不燃性固定绕线电阻 (DR) 标准型及 (DR-*N) 无感型系列,是于圆柱形陶瓷管上固定两个引出端子,陶瓷管上缠绕铜镍或镍铬合金之电阻线,并于表面施以耐高温之不燃性树脂涂装补覆,待电阻体阴干后,经由高温处理,固定绝缘,并配装固定脚架而成。由于绕性佳,可制成多端子,低感抗电阻器,半可调整型之各类电阻器。
管型绕线功率电阻器 (DR) 标准型及 (DR-*N) 无感型系列,常作为制动电阻器,老化电阻器,负载电阻器。
(DR-*N) 功率无感电阻器,采用 Ayrton Perry 无感绕线法来消除电感寄生效应,从而使电感量降到最低,适用于高能耗,高温环境。
本品可制成多端子,低感抗电阻,半可调整型之各类电阻器。德键网站提供管型绕线、大功率电阻器产品目录下载。若需特殊规格型式,请与德键电子业务联系。
德键电子生产的管型功率型电阻器 DR 系列,符合 RoHS 和无铅标准。
下载 PDF 版本: 管型绕线功率电阻器、制动无感电阻器 (DR)。
管型绕线功率电阻器 (DR-A)
N - 无架型 尺寸图
功率管型绕线电阻器 (DR-A)
Z - 立式型支架 尺寸图
绕线功率负载电阻器 (DR-A)
G - 水平式支架 尺寸图 |
||||||||||||||||
功率 | 尺寸(单位: mm) | 阻值范围 | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | ||
10W | 45 | 12 | 6 | 15 | 4 | 54 | 2 | 9 | 3 | 62 | 28 | 1.0 | - | 6 | 10 | 1~1KΩ |
20W | 60 | 17 | 8 | 22 | 5 | 78 | 2 | 12 | 4 | 90 | 36 | 1.0 | - | 6 | 16 | 1~2KΩ |
30W | 80 | 17 | 8 | 22 | 5 | 100 | 2 | 12 | 4 | 112 | 36 | 1.0 | - | 6 | 16 | 1~3KΩ |
40W | 110 | 17 | 8 | 22 | 5 | 128 | 2 | 12 | 4 | 140 | 36 | 1.0 | - | 6 | 16 | 1~4KΩ |
50W | 110 | 25 | 16 | 30 | 8 | 150 | 5 | 18 | 6 | 166 | 58 | 1.2 | 6 | - | 27 | 1.5~5KΩ |
60W | 90 | 28 | 18 | 32 | 8 | 130 | 5 | 19 | 6 | 146 | 60 | 1.2 | 6 | - | 27 | 1.5~6KΩ |
80W | 110 | 28 | 18 | 32 | 8 | 150 | 5 | 19 | 6 | 166 | 60 | 1.2 | 6 | - | 27 | 2~8KΩ |
100W | 140 | 28 | 18 | 32 | 8 | 180 | 5 | 19 | 6 | 196 | 60 | 1.2 | 6 | - | 27 | 2~10KΩ |
120W | 160 | 28 | 18 | 32 | 8 | 200 | 5 | 19 | 6 | 216 | 60 | 1.2 | 6 | - | 27 | 3~12KΩ |
150W | 195 | 28 | 18 | 32 | 8 | 235 | 5 | 19 | 6 | 251 | 60 | 1.2 | 6 | - | 27 | 3~15KΩ |
160W | 185 | 35 | 24 | 36 | 10 | 225 | 5 | 19 | 8 | 245 | 76 | 1.6 | 6 | - | 34 | 5~16KΩ |
200W | 210 | 35 | 24 | 36 | 10 | 250 | 5 | 19 | 8 | 274 | 76 | 1.6 | 6 | - | 34 | 6~20KΩ |
250W | 210 | 40 | 25 | 38 | 12 | 250 | 5 | 20 | 8 | 274 | 78 | 1.6 | 6 | - | 34 | 6~25KΩ |
300W | 260 | 40 | 25 | 38 | 12 | 300 | 5 | 20 | 8 | 320 | 78 | 1.6 | 6 | - | 34 | 7~30KΩ |
400W | 330 | 40 | 25 | 38 | 12 | 370 | 5 | 20 | 8 | 395 | 78 | 1.6 | 6 | - | 34 | 8~40KΩ |
500W | 330 | 50 | 35 | 50 | 12 | 380 | 6 | 25 | 9 | 400 | 100 | 1.6 | 8 | - | 40 | 8~50KΩ |
600W | 400 | 50 | 35 | 50 | 12 | 450 | 6 | 25 | 9 | 470 | 100 | 1.6 | 8 | - | 40 | 8~60KΩ |
700W | 460 | 50 | 35 | 50 | 12 | 510 | 6 | 25 | 9 | 530 | 100 | 1.6 | 8 | - | 40 | 12~70KΩ |
800W | 460 | 60 | 40 | 55 | 15 | 515 | 6 | 30 | 10 | 535 | 110 | 1.6 | 10 | - | 50 | 12~80KΩ |
1000W | 540 | 60 | 40 | 55 | 15 | 595 | 6 | 30 | 10 | 615 | 110 | 1.6 | 10 | - | 50 | 15~100KΩ |
1300W | 650 | 65 | 42 | 62 | 15 | 702 | 6 | 30 | 10 | 722 | 115 | 1.6 | 10 | - | 50 | 15~130KΩ |

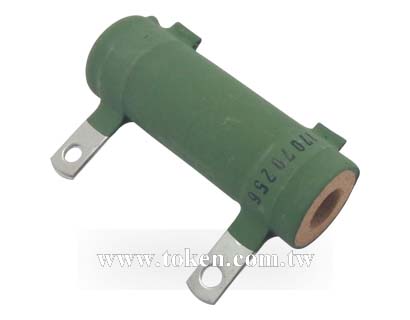

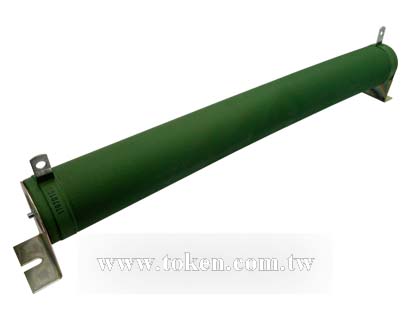

管型绕线功率电阻器 (DR-B)
N - 无架型 尺寸图
功率管型绕线电阻器 (DR-B)
Z - 立式型支架 尺寸图
管型功率线绕电阻器 (DR-B)
G - 水平式支架 尺寸图 |
||||||||||||||||
功率 | 尺寸(单位: mm) | 阻值范围 | ||||||||||||||
R | L1 | L2 | L3 | H | N | d | M | q | Q | |||||||
15W | 15 | 45 | 66 | 85 | 40 | 6 | 3.5 | 3.5 | 4.5 | 15 | 1~1KΩ | |||||
20W | 15 | 50 | 71 | 90 | 40 | 6 | 3.5 | 3.5 | 4.5 | 15 | 1~1KΩ | |||||
25W | 20 | 50 | 80 | 100 | 50 | 6 | 3.5 | 5 | 5 | 20 | 2~1KΩ | |||||
30W | 20 | 70 | 100 | 120 | 50 | 6 | 3.5 | 5 | 5 | 20 | 2~1KΩ | |||||
40W | 20 | 87 | 115 | 137 | 50 | 6 | 3.5 | 5 | 5 | 20 | 2~1KΩ | |||||
50W | 28 | 90 | 122 | 143 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 5~1KΩ | |||||
80W | 28 | 90 | 122 | 143 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 5~2KΩ | |||||
100W | 28 | 170 | 202 | 223 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 10~3KΩ | |||||
150W | 28 | 215 | 247 | 268 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 10~3KΩ | |||||
200W | 28 | 267 | 299 | 320 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 10~5KΩ | |||||
250W | 28 | 267 | 299 | 320 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 10~5KΩ | |||||
300W | 40 | 267 | 305 | 343 | 90 | 10 | 4.5 | 6 | 6 | 40 | 20~5KΩ | |||||
400W | 40 | 330 | 367 | 406 | 90 | 10 | 4.5 | 6 | 6 | 40 | 20~5KΩ | |||||
500W | 50 | 330 | 370 | 415 | 98 | 10 | 6 | 8.5 | 8 | 50 | 20~5KΩ | |||||
600W | 50 | 330 | 370 | 415 | 98 | 10 | 6 | 8.5 | 8 | 50 | 20~5KΩ | |||||
700W | 50 | 400 | 440 | 485 | 95 | 10 | 6 | 8.5 | 8 | 50 | 20~5KΩ | |||||
800W | 70 | 300 | 331 | 362 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
1000W | 70 | 300 | 331 | 362 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
1500W | 70 | 415 | 446 | 477 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
2000W | 70 | 510 | 541 | 572 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
2500W | 70 | 600 | 631 | 662 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
3000W | 70 | 600 | 631 | 662 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
4000W | 100 | 430 | 468 | 521 | 155 | 15 | 8 | - | 8 | 100 | 40~500Ω | |||||
5000W | 100 | 500 | 538 | 591 | 155 | 15 | 8 | - | 8 | 100 | 40~500Ω | |||||
6000W | 100 | 600 | 638 | 691 | 155 | 15 | 8 | - | 8 | 100 | 40~500Ω | |||||
10000W | 150 | 600 | 640 | 720 | 260 | 30 | 8 | - | 10 | 150 | 40~500Ω | |||||
12000W | 150 | 660 | 700 | 780 | 260 | 30 | 8 | - | 10 | 150 | 40~500Ω | |||||
15000W | 150 | 660 | 700 | 780 | 260 | 30 | 8 | - | 10 | 150 | 40~500Ω | |||||
20000W | 150 | 1000 | 1040 | 1120 | 260 | 30 | 8 | - | 10 | 150 | 40~500Ω |
无感功率绕线电阻器 (DR-AN)
N - 无架型 尺寸图
无感绕线电阻器 (DR-AN)
G - 水平式支架 尺寸图 |
||||||||||||||||
功率 | 尺寸(单位: mm) | 阻值范围 | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | L | M | O | |||
50W | 110 | 25 | 16 | 30 | 8 | 150 | 5 | 18 | 6 | 166 | 58 | 1.2 | 6 | 27 | 1.5~2KΩ | |
60W | 90 | 28 | 18 | 32 | 8 | 130 | 5 | 19 | 6 | 146 | 60 | 1.2 | 6 | 27 | 1.5~3KΩ | |
80W | 110 | 28 | 18 | 32 | 8 | 150 | 5 | 19 | 6 | 166 | 60 | 1.2 | 6 | 27 | 2~4KΩ | |
100W | 140 | 28 | 18 | 32 | 8 | 180 | 5 | 19 | 6 | 196 | 60 | 1.2 | 6 | 27 | 2~5KΩ | |
120W | 160 | 28 | 18 | 32 | 8 | 200 | 5 | 19 | 6 | 216 | 60 | 1.2 | 6 | 27 | 3~6KΩ | |
150W | 195 | 28 | 18 | 32 | 8 | 235 | 5 | 19 | 6 | 251 | 60 | 1.2 | 6 | 27 | 3~7KΩ | |
160W | 185 | 35 | 24 | 36 | 10 | 225 | 5 | 19 | 8 | 245 | 76 | 1.6 | 6 | 34 | 5~8KΩ | |
200W | 210 | 35 | 24 | 36 | 10 | 250 | 5 | 19 | 8 | 274 | 76 | 1.6 | 6 | 34 | 6~10KΩ | |
250W | 210 | 40 | 25 | 38 | 12 | 250 | 5 | 20 | 8 | 274 | 78 | 1.6 | 6 | 34 | 6~12KΩ | |
300W | 260 | 40 | 25 | 38 | 12 | 300 | 5 | 20 | 8 | 320 | 78 | 1.6 | 6 | 34 | 7~15KΩ | |
400W | 330 | 40 | 25 | 38 | 12 | 370 | 5 | 20 | 8 | 395 | 78 | 1.6 | 6 | 34 | 8~20KΩ | |
500W | 330 | 50 | 35 | 50 | 12 | 380 | 6 | 25 | 9 | 400 | 100 | 1.6 | 8 | 40 | 8~25KΩ | |
600W | 400 | 50 | 35 | 50 | 12 | 450 | 6 | 25 | 9 | 470 | 100 | 1.6 | 8 | 40 | 8~30KΩ | |
700W | 460 | 50 | 35 | 50 | 12 | 510 | 6 | 25 | 9 | 530 | 100 | 1.6 | 8 | 40 | 12~35KΩ | |
800W | 460 | 60 | 40 | 55 | 15 | 515 | 6 | 30 | 10 | 535 | 110 | 1.6 | 10 | 50 | 12~40KΩ | |
1000W | 540 | 60 | 40 | 55 | 15 | 595 | 6 | 30 | 10 | 615 | 110 | 1.6 | 10 | 50 | 15~50KΩ | |
1300W | 650 | 65 | 42 | 62 | 15 | 702 | 6 | 30 | 10 | 722 | 115 | 1.6 | 10 | 50 | 15~60KΩ |

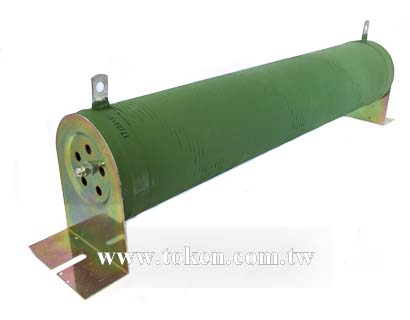

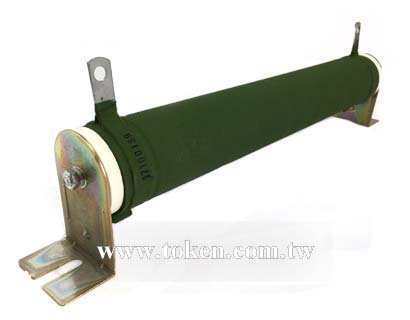

功率无感绕线电阻器(DR-BN)
N - 无架型 尺寸图
无感功率绕线电阻器 (DR-BN)
Z - 立式型支架 尺寸图
无感绕线功率电阻器 (DR-BN)
G - 水平式支架 尺寸图 |
||||||||||||||||
功率 | 尺寸 (单位: mm) | 阻值范围 | ||||||||||||||
R | L1 | L2 | L3 | H | N | d | M | q | Q | |||||||
15W | 15 | 45 | 66 | 85 | 40 | 6 | 3.5 | 3.5 | 4.5 | 15 | 1~1KΩ | |||||
20W | 15 | 50 | 71 | 90 | 40 | 6 | 3.5 | 3.5 | 4.5 | 15 | 1~1KΩ | |||||
25W | 20 | 50 | 80 | 100 | 50 | 6 | 3.5 | 5 | 5 | 20 | 2~1KΩ | |||||
30W | 20 | 70 | 100 | 120 | 50 | 6 | 3.5 | 5 | 5 | 20 | 2~1KΩ | |||||
40W | 20 | 87 | 115 | 137 | 50 | 6 | 3.5 | 5 | 5 | 20 | 2~1KΩ | |||||
50W | 28 | 90 | 122 | 143 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 5~1KΩ | |||||
80W | 28 | 90 | 122 | 143 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 5~2KΩ | |||||
100W | 28 | 170 | 202 | 223 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 10~3KΩ | |||||
150W | 28 | 215 | 247 | 268 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 10~3KΩ | |||||
200W | 28 | 267 | 299 | 320 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 10~5KΩ | |||||
250W | 28 | 267 | 299 | 320 | 68 | 9 | 4.5 | 5.5 | 6 | 28 | 10~5KΩ | |||||
300W | 40 | 267 | 305 | 343 | 90 | 10 | 4.5 | 6 | 6 | 40 | 20~5KΩ | |||||
400W | 40 | 330 | 367 | 406 | 90 | 10 | 4.5 | 6 | 6 | 40 | 20~5KΩ | |||||
500W | 50 | 330 | 370 | 415 | 98 | 10 | 6 | 8.5 | 8 | 50 | 20~5KΩ | |||||
600W | 50 | 330 | 370 | 415 | 98 | 10 | 6 | 8.5 | 8 | 50 | 20~5KΩ | |||||
700W | 50 | 400 | 440 | 485 | 95 | 10 | 6 | 8.5 | 8 | 50 | 20~5KΩ | |||||
800W | 70 | 300 | 331 | 362 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
1000W | 70 | 300 | 331 | 362 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
1500W | 70 | 415 | 446 | 477 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
2000W | 70 | 510 | 541 | 572 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
2500W | 70 | 600 | 631 | 662 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
3000W | 70 | 600 | 631 | 662 | 135 | 15 | 8 | - | 8 | 70 | 40~500Ω | |||||
4000W | 100 | 430 | 468 | 521 | 155 | 15 | 8 | - | 8 | 100 | 40~500Ω | |||||
5000W | 100 | 500 | 538 | 591 | 155 | 15 | 8 | - | 8 | 100 | 40~500Ω | |||||
6000W | 100 | 600 | 638 | 691 | 155 | 15 | 8 | - | 8 | 100 | 40~500Ω | |||||
10000W | 150 | 600 | 640 | 720 | 260 | 30 | 8 | - | 10 | 150 | 40~500Ω | |||||
12000W | 150 | 660 | 700 | 780 | 260 | 30 | 8 | - | 10 | 150 | 40~500Ω | |||||
15000W | 150 | 660 | 700 | 780 | 260 | 30 | 8 | - | 10 | 150 | 40~500Ω | |||||
20000W | 150 | 1000 | 1040 | 1120 | 260 | 30 | 8 | - | 10 | 150 | 40~500Ω |
项目 | 试验方法 | 性能 |
耐久性 | JIS-C-5202 7-10 90分钟开 - 30分钟关 500小时 |
无外观或结构不良或裂痕 ΔR/R≤ ±(1%+0.05Ω) |
定格负荷 | JIS-C-5202 5-4 | ΔR/R≤±(0.5%+0.1Ω) 表面温度达 350°C MAX |
耐湿性 | JIS-C-5202 7-5 40°C 90%RH 240小时 |
无外观或结构不良或裂痕 ΔR/R≤ ±(3%+0.1Ω) |
耐振性 | JIS-C-5202 6-3 1.5m/m 10 ~ 50 ~ 10 Hz/min X-Y-Z 每2小时 |
无外观或结构不良或裂痕 ΔR/R≤ ±(1%+0.05Ω) |
热冲击 | JIS-C-5202 7-3 室温 30分钟开 -55°C 15分钟关 |
无结构不良 ΔR/R≤ ±(2%+0.1Ω) |
端子强度 | JIS-C-5202 6-1 8kg 30秒 | 无外观或结构不良 |
难燃性 | JIS-C-5202 7-13-3-2 100% - 600% 额定负载功率 |
美规 UL-94 耐燃性 V-0 不燃性等级 |
电阻值容许公差 | JIS-C-5202 5-1 | 阻值 公称值 公差精度 1≤R 1>R ±5%(J) ±10%(K) |
短时间过负荷 | JIS-C-5202 5-5 1000% 额定功率 5秒 |
无外观或结构不良 ΔR/R≤ ±(2%+0.1Ω) |
绝缘抵抗 | JIS-C-5202 5-6 500VDC | 100MΩ min |
电阻温度特性 | JIS-C-5202 5-2 | ±200PPM/°C MAX |
耐电压 | JIS-C-5202 5-7 1000VDC 端子与固定点1分钟 |
无外观或结构不良 ΔR/R≤ ±(0.1%+0.05Ω) |
备注: | 1. 用微电阻计对电阻和公差精度进行了室内测试。 2. 涂层是指由供应商提供的经UL认证的数据。 |
DRA | 600W | 100R | J | G | ||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
