开磁式贴片绕线功率电感器 超薄型 (TPUD4006/4008/4011/4013/5011/5013)

开磁式贴片绕线功率电感器 - TPUD 系列

超薄型开磁式贴片绕线功率电感器(TPUD),扁平化的构造,具有体积小、厚度薄。

< >
  • SMT 绕线功率电感器 - TPUD4006 系列

德键电子 TPUD4006/4008/4011/4013/5011/5013 超薄型系列,贴片绕线功率电感器,采用开磁式开磁路构造设计,锰锌材之铁芯,扁平化的构造,具有体积小、厚度薄(高度低于 0.8 mm 和 1.0 mm)、容易表面贴装,具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。

德键 TPUD4006/4008/4011/4013/5011/5013 系列的平底表面设计,可确保稳固的安装,具有优异的端面强度,良好的焊锡性,及耐热度。此系列电感具有低磁漏,低直流电阻,耐大电流等特点,而广泛应用于高精度的工业设备中,如电视游乐器、可携式游戏设备、电脑周边设备、 小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、个人导航系统、录放影机、OA 仪器、液晶电视、小型通信机器、直流转换器。轴包装,易用自动化装配。

德键的 TPUD4006/4008/4011/4013/5011/5013 超薄型系列贴片线绕功率电感器,符合 RoHS 标准,无铅焊接技术及 100% 无铅,产品包装符合 EIA-481 标准,适用于 SMT 自动贴片。并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。

下载 PDF 版本: 开磁式贴片绕线功率电感器 (TPUD)

特性 :
  • 扁平化设计,开磁路构造设计。

用途 :
  • LCD 驱动器,手机,小型直流转换器,变压器。

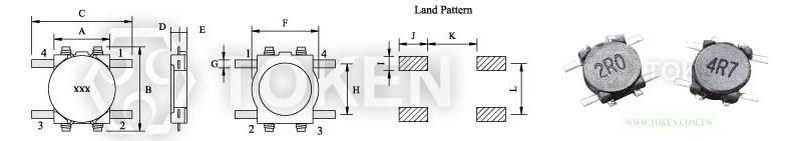

超薄型绕线功率型 (TPUD4006/4008) 结构图及规格尺寸

超薄型功率电感器 (TPUD4006/4008) 尺寸 超薄型功率电感器 (TPUD4006/4008) 尺寸
绕线电感器 (TPUD4006/4008) 绕线电感器 (TPUD4006/4008)
型号 A B Max. C Max. D Max. E F G H I J K L
TPUD4006 3.5 5.8 6.3 0.8 0.4 4.1 0.5 3.2 0.9 1.5 4.0 3.2
TPUD4008 3.5 5.8 6.3 1.0 0.4 4.1 0.5 3.2 0.9 1.5 4.0 3.2

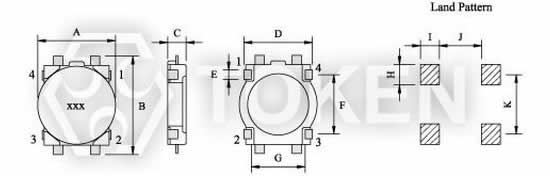

开磁式功率线绕型 (TPUD4011/4013) 结构图及规格尺寸

超薄型功率电感器 (TPUD4011/4013) 尺寸 超薄型功率电感器 (TPUD4011/4013) 尺寸
绕线电感器 (TPUD4011/4013) 绕线电感器 (TPUD4011/4013)
型号 A Max. B Max. C Max. D E F G H I J K
TPUD4011 4.4 5.8 1.2 3.7 0.5 3.2 2.9 0.8 1.4 2.5 3.2
TPSD4011 4.9 4.9 1.2 3.7 0.5 3.2 2.9 0.8 1.4 2.5 3.2
TPUD4013 4.4 5.8 1.45 3.7 0.5 3.2 2.9 0.8 1.4 2.5 3.2

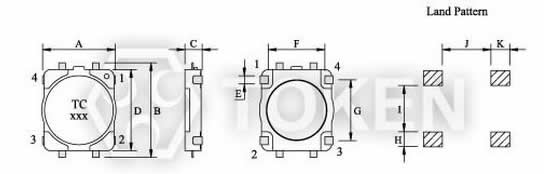

SMT 绕线功率型 (TPUD5011/5013) 结构图及规格尺寸

超薄型功率电感器 (TPUD5011/5013) 尺寸 超薄型功率电感器 (TPUD5011/5013) 尺寸
绕线电感器 (TPUD5011/5013) 绕线电感器 (TPUD5011/5013)
型号 A Max. B Max. C Max. D E F G H I J K
TPUD5011 5.8 7.4 1.2 6.0 0.6 4.2 4.5 1.1 3.4 3.6 1.4
TPUD5013 5.8 7.4 1.5 6.0 0.6 4.2 4.5 1.1 3.4 3.6 1.4

超薄型绕线功率型 (TPUD4006) 特性规格

产品料号 电感值 L (µH) 测试频率 ( KHz ) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPUD4006 - 2R2M 2.20 100 0.116 0.95
TPUD4006 - 3R3M 3.30 100 0.174 0.77
TPUD4006 - 4R7M 4.70 100 0.216 0.75
TPUD4006 - 6R8M 6.80 100 0.296 0.62
TPUD4006 - 100M 10.00 100 0.457 0.50
TPUD4006 - 150M 15.00 100 0.676 0.40
TPUD4006 - 220M 22.00 100 1.066 0.30
TPUD4006 - 330M 33.00 100 1.647 0.24
TPUD4006 - 470M 47.00 100 2.843 0.18
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

超薄型绕线功率型 (TPUD4008) 特性规格

产品料号 电感值 L (µH) 测试频率 ( KHz ) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPUD4008-3R3M 3.30 100 0.160 0.85
TPUD4008-4R7M 4.70 100 0.194 0.80
TPUD4008-6R8M 6.80 100 0.276 0.65
TPUD4008-100M 10.00 100 0.335 0.57
TPUD4008-150M 15.00 100 0.508 0.45
TPUD4008-220M 22.00 100 0.766 0.37
TPUD4008-330M 33.00 100 1.162 0.28
TPUD4008-470M 47.00 100 1.658 0.22
TPUD4008-680M 68.00 100 2.534 0.18
TPUD4008-101M 100.00 100 3.304 0.17
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

开磁式功率线绕型 (TPUD4011) 特性规格

产品料号 电感值 L (µH) 测试频率 ( KHz ) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPUD4011 - 2R2M 2.20 100 0.116 0.95
TPUD4011 - 3R3M 3.30 100 0.174 0.77
TPUD4011 - 4R7M 4.70 100 0.216 0.75
TPUD4011 - 6R8M 6.80 100 0.296 0.62
TPUD4011 - 100M 10.00 100 0.457 0.50
TPUD4011 - 150M 15.00 100 0.676 0.40
TPUD4011 - 220M 22.00 100 1.066 0.30
TPUD4011 - 330M 33.00 100 1.647 0.24
TPUD4011 - 470M 47.00 100 2.843 0.18
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

闭磁式功率线绕型 (TPSD4011) 特性规格

产品料号 电感值 L (µH) 测试频率 ( KHz ) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPSD4011 - 3R3N 3.30 100 0.12 1.0
TPSD4011 - 4R7N 4.70 100 0.18 0.8
TPSD4011 - 6R8M 6.80 100 0.22 0.7
TPSD4011 - 100M 10.00 100 0.31 0.6
TPSD4011 - 150M 15.00 100 0.48 0.5
TPSD4011 - 220M 22.00 100 0.71 0.4
TPSD4011 - 330M 33.00 100 1.1 0.3
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

开磁式功率线绕型 (TPUD4013) 特性规格

产品料号 电感值 L (µH) 测试频率 ( KHz ) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPUD4013 - 3R3M 3.30 100 0.160 0.85
TPUD4013 - 4R7M 4.70 100 0.194 0.80
TPUD4013 - 6R8M 6.80 100 0.276 0.65
TPUD4013 - 100M 10.00 100 0.335 0.57
TPUD4013 - 150M 15.00 100 0.508 0.45
TPUD4013 - 220M 22.00 100 0.766 0.37
TPUD4013 - 330M 33.00 100 1.162 0.28
TPUD4013 - 470M 47.00 100 1.658 0.22
TPUD4013 - 680M 33.00 100 2.534 0.18
TPUD4013 - 101M 47.00 100 3.304 0.17
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

SMT 绕线功率型 (TPUD5011) 特性规格

产品料号 电感值 L (µH) 测试频率 ( KHz ) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPUD5011 - 3R3M 3.30 100 0.109 0.94
TPUD5011 - 4R7M 4.70 100 0.156 0.80
TPUD5011 - 6R8M 6.80 100 0.216 0.65
TPUD5011 - 100M 10.00 100 0.275 0.53
TPUD5011 - 150M 15.00 100 0.438 0.40
TPUD5011 - 220M 22.00 100 0.663 0.36
TPUD5011 - 330M 33.00 100 0.975 0.32
TPUD5011 - 470M 47.00 100 1.380 0.26
TPUD5011 - 680M 68.00 100 1.700 0.23
TPUD5011 - 101M 100.00 100 2.800 0.20
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

SMT 绕线功率型 (TPUD5013) 特性规格

产品料号 电感值 L (µH) 测试频率 ( KHz ) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPUD5013 - 3R3M 3.30 100 0.081 1.25
TPUD5013 - 4R7M 4.70 100 0.106 1.20
TPUD5013 - 6R8M 6.80 100 0.144 0.90
TPUD5013 - 100M 10.00 100 0.187 0.85
TPUD5013 - 150M 15.00 100 0.300 0.57
TPUD5013 - 220M 22.00 100 0.431 0.54
TPUD5013 - 330M 33.00 100 0.637 0.38
TPUD5013 - 470M 47.00 100 0.875 0.35
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

超薄型绕线功率型 (TPUD4006, TPUD4008, TPUD5011, TPSD5013) 料号标识

TPUD4006 - 2R2 M

型号
TPUD4006
TPUD4008
TPUD5011
TPUD5013

电感值
2R2 2.20µH
3R3 3.30µH
100 10.00µH
101 100.00µH
误差值
M ±20%
N ±30%

开磁式功率线绕型 (TPUD4011, TPSD4011, TPUD4013) 料号标识

TPUD4011 - 100 M

型号
TPUD4011
TPSD4011
TPUD4013

电感值
3R3 3.30µH
100 10.00µH
101 100.00µH
误差值
K 10%
L 15%
M ±20%
N ±30%
