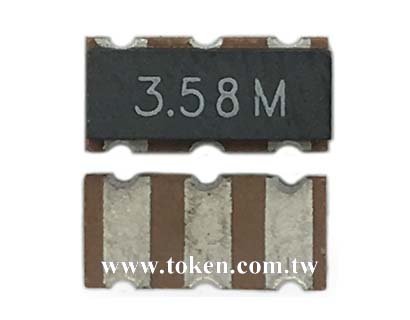

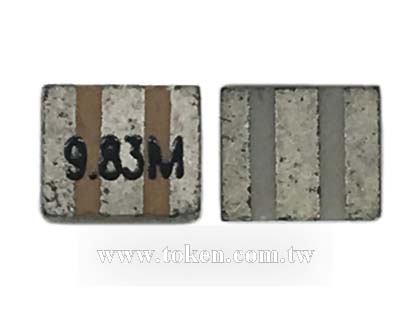

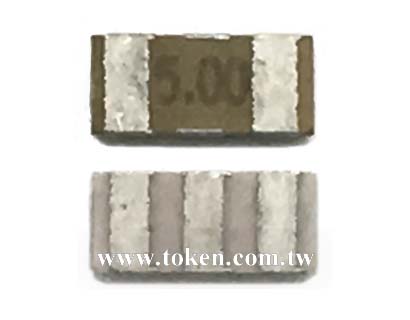

貼片式諧振器 (ZTAC/ZTTC)

貼片式諧振器 (ZTAC/ZTTC) 1.79 ~ 50.00 MHz 產品簡介

< >
  • 貼片式諧振器 MHz - ZTAC/ZTTC 系列
  • Murata Resonator Chip Compatible
  • Murata Resonator Chip Compatible
  • Murata Resonator Chip Compatible
  • Murata Resonator Chip Compatible

貼片陶瓷諧振器內建電容，具有對激勵信號頻率十分敏感的突出特點，當外加的交流電場的頻率和諧振器的諧振頻率發生共振時，電能和機械能的轉換會發生在諧振器的諧振頻率上。高頻諧振器內建電容貼片 ZTTC 貼片 (CHIP、SMD) 陶瓷諧振器內建電容，而 ZTAC 則不含電容。ZTTC/ZTAC（與 Murata CSAC/CSTC 系列相容）的頻率範圍在 1.79MHz 至 50.00MHz，頻率公差為 ±0.5％。

Chip Ceramic Resonator 壓電陶瓷做成的濾波器和諧振器，是民品上用量最大的兩類主要壓電產品，其中陶瓷諧振器用量最大、用途最廣，并在軍事通信、電子對抗、衛星導航系統中起到重要作用。德鍵電子生產貼片式諧振器、陶瓷濾波器等，與村田壓電陶瓷器件兼容，符合RoHS 標準。

下載 PDF 版本: 貼片式諧振器 (ZTAC/ZTTC)。

主要特性 :
  1. 頻率精度 (at 25°C) (%)：±0.5。
  2. 溫度穩定性 (-20°C ~ +80°C) (%)：±0.3 ~ ±0.4。
  3. 操作溫度範圍：-20 ~ +80 (°C)。
  4. 與村田諧振器 CSAC/CSTC 兼容。

貼片式諧振器 (ZTAC) 外形尺寸（單位：mm）

貼片式諧振器 MHz (ZTACC*MG) 尺寸圖貼片式諧振器 MHz (ZTACC*MG) 尺寸圖
貼片式諧振器 MHz (ZTACP*MG) 尺寸圖貼片式諧振器 MHz (ZTACP*MG) 尺寸圖
貼片式諧振器 MHz (ZTACR/CE*MG) 尺寸圖貼片式諧振器 MHz (ZTACR/CE*MG) 尺寸圖
貼片式諧振器 MHz (ZTACS/CV*MT/MX) 尺寸圖貼片式諧振器 MHz (ZTACS/CV*MT/MX) 尺寸圖
貼片式諧振器 MHz (ZTACS/CV*MT/MX) 尺寸圖貼片式諧振器 MHz (ZTACS/CV*MT/MX) 尺寸圖
型 號 尺寸 (Unit: mm)
L W H P2 T
ZTACC*MG 7.4±0.2 3.4±0.2 1.8±0.2 1.2±0.2 5.0±0.3
ZTACP*MG 6.0±0.2 3.0±0.2 2.0 Max. 1.2±0.2 5.0±0.3
ZTACR*MG 4.5±0.2 2.0±0.2 1.2 Max. 0.8±0.2 3.0±0.2
ZTACE*MG 3.2±0.1 1.3±0.1 1.0 Max. 0.4±0.1 2.4±0.1
ZTACS*MT/MX 4.7±0.2 4.1±0.2 (1.2+A)±0.2 0.8±0.2 3.9±0.2
ZTACV*MT/MX 3.7±0.2 3.1±0.2 (1.0+A)±0.2 0.7±0.2 3.0±0.2
ZTACW*MX 2.5±0.2 2.0±0.2 1.5 Max. 0.4±0.2 2.0±0.2

注 : 其中A為振子厚度，隨著頻率不同而不同，其範圍為：0.1 - 0.7mm

貼片式諧振器 (ZTTC) 內建電容尺寸

內建電容貼片式諧振器 MHz (ZTTCC*MG) 尺寸圖內建電容貼片式諧振器 MHz (ZTTCC*MG) 尺寸圖
內建電容貼片式諧振器 MHz (ZTTCP*MG) 尺寸圖內建電容貼片式諧振器 MHz (ZTTCP*MG) 尺寸圖
內建電容貼片式諧振器 MHz (ZTTCR/CE*MG) 尺寸圖內建電容貼片式諧振器 MHz (ZTTCR/CE*MG) 尺寸圖
內建電容貼片式諧振器 MHz (ZTTCS/CV*MT/MX) 尺寸圖內建電容貼片式諧振器 MHz (ZTTCS/CV*MT/MX) 尺寸圖
內建電容貼片式諧振器 MHz (ZTTCS/CV*MT/MX) 尺寸圖內建電容貼片式諧振器 MHz (ZTTCS/CV*MT/MX) 尺寸圖
Part Number 尺寸 (Unit: mm)
L W H P1 P2 T
ZTTCC*MG 7.4±0.2 3.4±0.2 1.8±0.2 1.2±0.2 1.2±0.2 2.5±0.3
ZTTCP*MG 6.0±0.2 3.0±0.2 2.0 Max. 1.2±0.2 1.2±0.2 2.5±0.3
ZTTCR*MG 4.5±0.2 2.0±0.2 1.2 Max. 0.8±0.2 0.8±0.2 1.5±0.2
ZTTCE*MG 3.2±0.1 1.3±0.1 1.0 Max. 0.4±0.1 0.4±0.1 1.2±0.1
ZTTCS*MT/MX 4.7±0.2 4.1±0.2 (1.2+A)±0.2 1.0±0.2 0.8±0.2 1.95±0.2
ZTTCV*MT/MX 3.7±0.2 3.1±0.2 (1.0+A)±0.2 0.9±0.2 0.7±0.2 1.5±0.2
ZTTCW*MX 2.5±0.2 2.0±0.2 1.5 Max. 0.5±0.2 0.4±0.2 1.0±0.2

注 : 其中A為振子厚度，隨著頻率不同而不同，其範圍為：0.1 - 0.7mm

貼片式諧振器 (ZTAC/ZTTC) 技術特性

型 號 頻率範圍
(MHz)		 頻率精度
(%)		 溫度穩定性
(-20°C ~ +80°C) (%)		 老化率(10年)
(%)
ZTACC*MG / ZTTCC*MG 1.79 ~ 8.00 ± 0.5 ± 0.3 ± 0.3
ZTACP*MG / ZTTCP*MG 2.00 ~ 12.00 ± 0.5 ± 0.3 ± 0.3
ZTACR*MG / ZTTCR*MG 4.00 ~ 8.00 ± 0.5 ± 0.3 ± 0.3
ZTACS*MT / ZTTCS*MT 6.00 ~ 13.00 ± 0.5 ± 0.4 ± 0.3
ZTACV*MT / ZTTCV*MT 8.00 ~ 13.00 ± 0.5 ± 0.4 ± 0.3
ZTACE*MG / ZTTCE*MG 8.00 ~ 13.00 ± 0.5 ± 0.4 ± 0.3
ZTACS*MX / ZTTCS*MX 13.01 ~ 50.00 ± 0.5 ± 0.3 ± 0.3
ZTACV*MX / ZTTCV*MX 16.00 ~ 50.00 ± 0.5 ± 0.3 ± 0.3
ZTACW*MX / ZTTCW*MX 20.00 ~ 45.00 ± 0.5 ± 0.3 ± 0.3

貼片式諧振器 (ZTAC/ZTTC) 測試電路 (MOS IC)

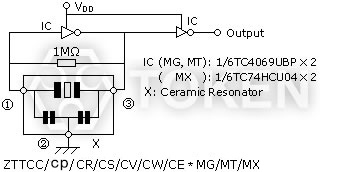

貼片式諧振器 (ZTTC) 測試電路 (MOS IC)
貼片式諧振器 (ZTTC) 測試電路 (MOS IC)

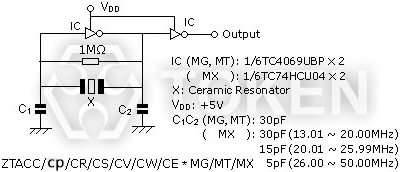

貼片式諧振器 (ZTAC) 測試電路 (MOS IC)
貼片式諧振器 (ZTAC) 測試電路 (MOS IC)

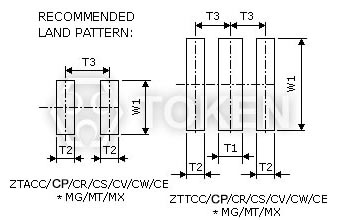

貼片式諧振器 (ZTAC/ZTTC) 建議使用焊接區

貼片式諧振器 (ZTAC/ZTTC) 建議使用焊接區
貼片式諧振器 (ZTAC/ZTTC) 建議使用焊接區
型號 尺寸 (Unit: mm)
T1 T2 T3 W1
ZTACC*MG   1.7±0.3 5.0±0.3 4.0±0.3
ZTACP*MG   1.7±0.3 5.0±0.3 4.0±0.3
ZTACR*MG   0.8±0.2 3.0±0.2 2.6±0.2
ZTACS*MT/MX   0.8±0.2 3.9±0.2 5.0±0.2
ZTACV*MT/MX   0.7±0.2 3.0±0.2 4.1±0.2
ZTACW*MX   0.5±0.2 2.0±0.2 2.6±0.2

ZTTCC*MG 1.5±0.3 1.7±0.3 2.5±0.3 4.0±0.3
ZTTCP*MG 1.5±0.3 1.7±0.3 2.5±0.3 4.0±0.3
ZTTCR*MG 0.8±0.2 0.8±0.2 1.5±0.2 2.6±0.2
ZTTCS*MT/MX 1.3±0.2 0.8±0.2 1.95±0.2 5.0±0.2
ZTTCV*MT/MX 1.0±0.2 0.7±0.2 1.5±0.2 4.1±0.2
ZTTCW*MX 0.5±0.2 0.5±0.2 1.0±0.2 2.6±0.2

貼片式諧振器 (ZTAC/ZTTC) 料號標識

ZTACC5.00MG TR
型號
包裝方式
TR 編帶卷裝
