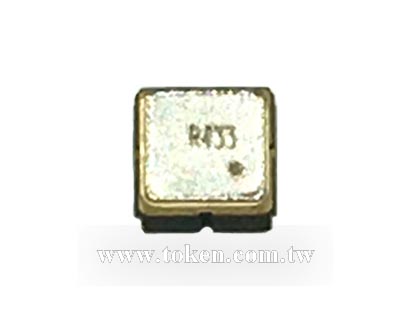

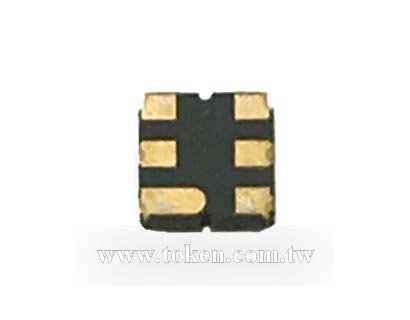

聲表諧振器 (TSR)

聲表面波諧振器 (TSR) 產品簡介

< >
  • 聲表諧振器 - TSR 系列
  • Remote Control Key Components (TSR)
  • Remote Control Key Components (TSR)

聲表面波諧振器 Surface Acoustic Wave Resonators）：是一種性質相當獨特的機械波，當它沿著晶體表面行進時，在垂直晶體表面的方向，能量會以指數形式衰減，而當其深入超過一個波長深度時，能量密度則降為在表面時的十分之一，因此這種波在晶體表面行進時，最主要的優點就是能量能夠集中于表層。這種獨特的性質，使得表面聲波組件可以很容易地運用其所攜帶之能量。

聲表諧振器/聲表面波振蕩器，廣泛用于工作在 20MHz 以上頻段的次中頻濾波。它在抑制電子設備高次諧波、鏡像信息、發射漏泄信號，以及各類寄生雜波幹擾等方面起到了良好的作用。

中國德鍵電子生産的聲表諧振器、聲表面波振蕩器，符合 RoHS 規範，Lead-Free 無鉛標準。提供完整貼片聲表尺寸，及系列産品目錄下載，頻率範圍齊全，可依客戶的需求制造，若需特殊規格型式，請聯系中國德鍵電子業務部。

下載 PDF 版本: 聲表面波諧振器 (TSR)。

特性 :
  1. 低系列阻值，石英穩定性，小尺寸。

應用 :
  1. 汽車門遙控開關，內部捕捉系統，數據鏈接，胎壓監控系統
  2. 無線安全系統，無線條碼的讀取，無線鍵盤，無線鼠標，無線操縱杆，遙控燈開關

聲表諧振器汽車電子及遠程控制用系列 - 單端口諧振器 規格

型號 中心頻率
(MHz)		 插入損耗(dB) 封裝
貼片式 插件式
TSR224D50-D2 224.5 1.2   F-11
TSR224D70-D1 224.7 1.4   TO-39
TSR265D00-D1 265 1.8   TO-39
TSR288D00-D1 288 1.5   TO-39
TSR293D125-S5 293.125 1.6 QCC4A
TSR295D00-D1 295 1.5   TO-39
TSR300D00A-D1 300 1.3   TO-39
TSR300D00B-S4 300 1.3 QCC8C
TSR300D00C-S4 300 1.5 QCC8C
TSR300D3625-S4 300.3625 1.3 QCC8C
TSR303D75-D1 303.75 1.5   TO-39
TSR303D825A-S5 303.825 1.2 QCC4A
TSR303D825B-D1 303.825 1.5   TO-39
TSR303D825C-D2 303.825 1.3   F-11
TSR303D825D-S4 303.825 1.4 QCC8C
TSR303D875A-D1 303.875 1.5   TO-39
TSR303D875B-D2 303.875 1.3   F-11
TSR303D875C-S5 303.875 1.6 QCC4A
TSR303D875D-S4 303.875 1.4 QCC8C
TSR303D948A-S5 303.948 1.5 QCC4A
TSR303D948B-S4 303.948 1.3 QCC8C
TSR304D00-D1 304 1.2   TO-39
TSR304D30A-D1 304.3 1.4   TO-39
TSR304D30B-S11 304.3 1.5 F11SMD
TSR304D30C-S5 304.3 1.5 QCC4A
TSR305D675-D1 305.675 1.8   TO-39
TSR306D00-D2 306 1.2   F-11
TSR308D50-D1 308.5 1.2   TO-39
TSR309D00-D1 309 1.3   TO-39
TSR310D00A-D1 310 1.4   TO-39
TSR310D00B-S5 310 1.1 QCC4A
TSR310D00C-S4 310 1.3 QCC8C
TSR311D00A-D1 311 1.5   TO-39
TSR311D00B-S4 311 1.5 QCC8C
TSR311D063A-S5 311.063 1.3 QCC4A
TSR311D063B-S4 311.063 1.3 QCC8C
TSR312D00A-D1 312 1.3   TO-39
TSR312D00B-S5 312 1.3 QCC4A
TSR312D00C-S4 312 1.2 QCC8C
TSR314D50A-D1 314.5 1.5   TO-39
TSR314D50B-D2 314.5 1.5   F-11
TSR314D50C-S5 314.5 1.3 QCC4A
TSR314D50D-S4 314.5 1.2 QCC8C
TSR314D50E-S11 314.5 1.6 F11SMD
TSR315D00A-D1 315 1.5   TO-39
TSR315D00B-D2 315 1.5   F-11
TSR315D00C-D3 315 1.0   D-11
TSR315D00D-S5 315 1.3 QCC4A
TSR315D00E-S4 315 1.4 QCC8C
TSR315D00F-S9 315 1.5 DCC6C
TSR315D00G-S7 315 1.3 DCC6
TSR315D00H-S11 315 1.6 F11SMD
TSR315D50A-D1 315.5 1.2   TO-39
TSR315D50B-D2 315.5 1.3   F-11
TSR315D50C-D3 315.5 1.3   D-11
TSR315D50D-S5 315.5 1.5 QCC4A
TSR315D50E-S5 315.5 1.6 QCC4A
TSR315D50F-S4 315.5 1.5 QCC8C
TSR315D50G-S7 315.5 1.5 DCC6
TSR315D50H-S9 315.5 1.3 DCC6C
TSR316D025-D1 316.025 1.2   TO-39
TSR316D65-D1 316.65 1.3   TO-39
TSR316D80A-D1 316.8 1.3   TO-39
TSR316D80B-D2 316.8 1.3   F-11
TSR316D80C-S5 316.8 1.2 QCC4A
TSR317D50-S5 317.5 1.2 QCC4A
TSR318D00A-D1 318 1.0   TO-39
TSR318D00B-D2 318 1.0   F-11
TSR318D00C-S5 318 1.2 QCC4A
TSR318D00D-S4 318 1.5 QCC8C
TSR319D00-S4 319 1.0 QCC8C
TSR319D50A-S5 319.5 1.3 QCC4A
TSR319D50B-S4 319.5 1.3 QCC8C
TSR320D00-D1 320 1.5   TO-39
TSR324D00-S4 324 1.5 QCC8C
TSR325D00A-D1 325 1.6   TO-39
TSR325D00B-D2 325 1.6   F-11
TSR330D00A-D1 330 1.2   TO-39
TSR330D00B-D2 330 1.0   F-11
TSR333D00A-D1 333 1.3   TO-39
TSR333D00B-D2 333 1.3   F-11
TSR334D50-D2 334.5 1.8   F-11
TSR336D00-D3 336 1.5   D-11
TSR340D00A-D1 340 1.0   TO-39
TSR340D00B-S4 340 1.3 QCC8C
TSR345D00A-D1 345 1.4   TO-39
TSR345D00B-S5 345 1.5 QCC4A
TSR345D00C-S4 345 1.5 QCC8C
TSR350D00A-D1 350 1.3   TO-39
TSR350D00B-D2 350 1.0   F-11
TSR350D00C-S4 350 1.5 QCC8C
TSR360D00A-D1 360 1.5   TO-39
TSR360D00B-D2 360 1.2   F-11
TSR360D00C-S4 360 1.3 QCC8C
TSR360D00D-S5 360 1.2 QCC4A
TSR370D00-S4 370 1.2 QCC8C
TSR372D00-S5 372 1.2 QCC4A
TSR372D50A-D1 372.5 1.0   TO-39
TSR372D50B-S5 372.5 1.2 QCC4A
TSR372D50C-S4 372.5 1.4 QCC8C
TSR380D00-D2 380 1.2   F-11
TSR384D05-D2 384.05 1.3   F-11
TSR388D95-D2 388.95 1.2   F-11
TSR390D00A-D1 390 1.2   TO-39
TSR390D00B-D2 390 1.4   F-11
TSR390D00C-S4 390 1.2 QCC8C
TSR390D00D-S4 390 1.3 QCC8C
TSR392D85-S4 392.85 1.3 QCC8C
TSR395D00A-D1 395 1.5   TO-39
TSR395D00B-D2 395 1.0   F-11
TSR395D00C-S5 395 1.5 QCC4A
TSR395D50A-D1 395.5 1.2   TO-39
TSR395D50B-D2 395.5 1.3   F-11
TSR396D00-D1 396 1.3   TO-39
TSR403D55A-D1 403.55 1.2   TO-39
TSR403D55B-S5 403.55 1.3 QCC4A
TSR403D55C-S4 403.55 1.3 QCC8C
TSR403D966A-S5 403.966 1.3 QCC4A
TSR403D966B-S4 403.966 1.5 QCC8C
TSR407D30A-D1 407.3 1.3   TO-39
TSR407D30B-S4 407.3 1.3 QCC8C
TSR417D50A-D1 417.5 1.4   TO-39
TSR417D50B-S4 417.5 1.5 QCC8C
TSR418D00A-D1 418 1.5   TO-39
TSR418D00B-D2 418 1.6   F-11
TSR418D00A-S5 418 1.2 QCC4A
TSR418D00B-S4 418 1.6 QCC8C
TSR418D00C-S6 418 1.7 QCC8B
TSR418D00D-S9 418 1.8 DCC6C
TSR419D95-D2 419.95 1.4   F-11
TSR423D22A-D1 423.22 1.3   TO-39
TSR423D22B-D2 423.22 1.5   F-11
TSR423D22C-S5 423.22 1.6 QCC4A
TSR423D22D-S4 423.22 1.6 QCC8C
TSR426D00-S4 426 1.5 QCC8C
TSR426D55-S4 426.55 1.5 QCC8C
TSR430D50A-D1 430.5 2.0   TO-39
TSR430D50B-D2 430.5 2.2   F-11
TSR430D50C-D3 430.5 1.6   D-11
TSR430D65-D1 430.65 2.0   TO-39
TSR432D00-D2 432 1.2   F-11
TSR432D92A-D1 432.92 1.3   TO-39
TSR432D92B-S4 432.92 1.3 QCC8C
TSR433D00-D1 433 1.0   TO-39
TSR433D385-S4 433.385 1.3 QCC8C
TSR433D42A-D1 433.42 1.8   TO-39
TSR433D42B-S5 433.42 1.3 QCC4A
TSR433D42C-S4 433.42 1.5 QCC8C
TSR433D42D-S9 433.42 1.6 DCC6C
TSR433D62-S9 433.62 1.6 DCC6C
TSR433D85-D2 433.85 1.6   F-11
TSR433D92A-D1 433.92 1.8   TO-39
TSR433D92B-D1 433.92 1.5   TO-39
TSR433D92C-D1 433.92 2.6   TO-39
TSR433D92D-D1 433.92 1.3   TO-39
TSR433D92E-D1 433.92 1.1   TO-39
TSR433D92F-D2 433.92 1.3   F-11
TSR433D92G-D2 433.92 1.5   F-11
TSR433D92H-D3 433.92 1.0   D-11
TSR433D92I-S5 433.92 1.5 QCC4A
TSR433D92J-S4 433.92 1.2 QCC8C
TSR433D92K-S4 433.92 1.6 QCC8C
TSR433D92L-S4 433.92 2.0 QCC8C
TSR433D92M-S4 433.92 2.0 QCC8C
TSR433D92N-S4 433.92 1.8 QCC8C
TSR433D92O-S9 433.92 1.6 DCC6C
TSR433D92P-S7 433.92 1.5 DCC6
TSR433D92Q-S6 433.92 1.5 QCC8B
TSR433D92R-S11 433.92 1.8 F11SMD
TSR433D97-D1 433.97 1.1   TO-39
TSR434D40-D1 434.4 1.3   TO-39
TSR434D42A-D1 434.42 1.3   TO-39
TSR434D42B-S5 434.42 1.8 QCC4A
TSR434D42C-S4 434.42 2.0 QCC8C
TSR435D00-D1 435 1.2   TO-39
TSR435D72A-S5 435.72 1.3 QCC4A
TSR435D72B-S4 435.72 2.8 QCC8C
TSR435D80-D1 435.8 1.3   TO-39
TSR440D80-D1 440.8 2.5   TO-39
TSR441D20A-D1 441.2 2.7   TO-39
TSR441D20B-D2 441.2 2.8   F-11
TSR447D699A-S5 447.699 1.3 QCC4A
TSR447D699B-S4 447.699 1.0 QCC8C
TSR447D725A-D1 447.725 1.5   TO-39
TSR447D725B-S5 447.725 1.6 QCC4A
TSR479D50A-D1 479.5 1.3   TO-39
TSR479D50B-D2 479.5 1.5   F-11
TSR499D50-S4 499.5 1.2 QCC8C
TSR500D00-D2 500 1.1   F-11
TSR567D00-D1 567 5.0   TO-39
TSR585D00-D2 585 1.8   F-11
TSR622D08A-D1 622.08 1.5   TO-39
TSR622D08B-S7 622.08 1.5 DCC6
TSR643D75-S4 643.75 1.5 QCC8C
TSR680D00-D2 680 0.9   F-11
TSR755D00-S7 755 1.2 DCC6
TSR801D125-S7 801.125 1.2 DCC6
TSR809D00A-D1 809 1.2   TO-39
TSR809D00B-S4 809 1.3 QCC8C
TSR820D00-S9 820 1.4 DCC6C
TSR854D00-S7 854 1.2 DCC6
TSR857D30-D1 857.3 1.0   TO-39
TSR857D65A-D1 857.65 2.8   TO-39
TSR857D65B-S5 857.65 1.2 QCC4A
TSR858D00-S7 858 1.4 DCC6
TSR863D00-D1 863 1.0   TO-39
TSR864D00-D1 864 1.0   TO-39
TSR868D00A-D1 868 1.2   TO-39
TSR868D00B-S4 868 1.5 QCC8C
TSR868D00C-S9 868 1.3 DCC6C
TSR868D30A-D1 868.3 1.2   TO-39
TSR868D30B-S4 868.3 1.5 QCC8C
TSR868D30C-S9 868.3 1.5 DCC6C
TSR868D35A-D1 868.35 1.2   TO-39
TSR868D35B-D2 868.35 1.3   F-11
TSR868D35C-D3 868.35 1.2   D-11
TSR868D35D-S4 868.35 1.6 QCC8C
TSR868D35E-S6 868.35 1.0 QCC8B
TSR868D35F-S9 868.35 1.5 DCC6C
TSR868D35G-S5 868.35 1.7 QCC4A
TSR868D75-S4 868.75 1.8 QCC8C
TSR868D95A-D1 868.95 1.3   TO-39
TSR868D95B-S4 868.95 1.8 QCC8C
TSR868D95C-S9 868.95 1.6 DCC6C
TSR902D30-S4 902.3 1.3 QCC8C
TSR902D50-S4 902.5 1.3 QCC8C
TSR904D30A-D1 904.3 2.8   TO-39
TSR904D30B-S5 904.3 3.4 QCC4A
TSR905D80-S4 905.8 1.5 QCC8C
TSR910D00-S4 910 1.2 QCC8C
TSR912D00A-D1 912 1.3   TO-39
TSR912D00B-S4 912 1.5 QCC8C
TSR912D00C-S7 912 1.0 DCC6
TSR914D50A-S4 914.5 1.8 QCC8C
TSR914D50B-S5 914.5 2.0 QCC4A
TSR915D00A-D1 915 1.6   TO-39
TSR915D00B-S5 915 1.6 QCC4A
TSR915D00C-S4 915 1.8 QCC8C
TSR915D00D-S9 915 1.3 DCC6C
TSR916D50A-D1 916.5 1.2   TO-39
TSR916D50B-S5 916.5 1.5 QCC4A
TSR916D50C-S4 916.5 1.5 QCC8C
TSR925D00-S4 925 2.4 QCC8C
TSR927D00-S7 927 1.3 DCC6
TSR927D20-S7 927.2 1.3 DCC6
TSR930D50-D1 930.5 1.3   TO-39
TSR980D00A-D1 980 1.3   TO-39
TSR980D00B-S5 980 1.5 QCC4A
TSR980D00C-S4 980 1.5 QCC8C

聲表諧振器汽車電子及遠程控制用系列 - 雙端口諧振器 規格

型號 中心頻率
(MHz)		 插入損耗(dB) 封裝
貼片式 插件式
TSR217D25-D1 217.25 4.5   TO-39
TSR284D00-D1 284 5.0   TO-39
TSR310D00-D1 310 5.5   TO-39
TSR315D00A-D1 315 5.0   TO-39
TSR315D00B-D2 315 5.0   F-11
TSR315D00C-S4 315 5.0 QCC8C
TSR380D00A-D1 380 6.0   TO-39
TSR380D00B-S11 380 5.5 F11SMD
TSR384D05-D1 384.05 6.0   TO-39
TSR392D00-D1 392 5.5   TO-39
TSR403D55A-D1 403.55 6.0   TO-39
TSR403D55B-S4 403.55 5.0 QCC8C
TSR418D00A-D1 418 6.0   TO-39
TSR418D00B-S4 418 6.0 QCC8C
TSR423D22-D1 423.22 6.0   TO-39
TSR433D42-D1 433.42 6.0   TO-39
TSR433D92A-D1 433.92 6.0   TO-39
TSR433D92B-D2 433.92 6.0   F-11
TSR433D92C-S4 433.92 6.0 QCC8C
TSR433D92D-S5 433.92 6.0 QCC4A
TSR433D92E-S7 433.92 6.5 DCC6
TSR780D00-S4 780 6.5 QCC8C
TSR824D25-D1 824.25 6.5   TO-39
TSR865D00-D1 865 6.0   TO-39
TSR868D30-D1 868.3 6.0   TO-39
TSR868D30-S4 868.3 6.0 QCC8C
TSR868D35-S4 868.35 6.5 QCC8C
TSR873D00-S4 873 7.0 QCC8C
TSR906D00-D1 906 6.5   TO-39
TSR915D00-S4 915 6.5 QCC8C
TSR916D50-S4 916.5 6.5 QCC8C
TSR934D00-D1 934 7.0   TO-39
TSR1090D00-D1 1090 6.5   TO-39

聲表諧振器 (TSR) 系列 料號標識

TSR 224D50 A S1
聲表諧振器
型號
中心頻率(MHz)
224D50 224.5 MHz
306D00 306 MHz
384D05 384.05 MHz
系列號
None
A
B
C
D
封裝
S1
S2
D1
D2
D3
