  4. 如何读色环电感 标称电感值：看色环电感色码得出电感值及误差

如何读电感色码 标称电感值

如何识别电感色码

首先找到公差带，它通常会是黄金色（5％），或有时银色（10％）。

从色环电感的另一端找出第一条色码，写下与色码关连的数字，本例中：第一条色码是红色，数字为 2。

现在，'读'下一个颜色，这里是红色的，在 2 旁边写下 7。 （现在您应该有'27'。）

现在第三个值或称为'乘数'色环，并记下这个数字是 10。

在这个例子中，'乘数'色环是棕色，所以我们得到电感直是 270μH。

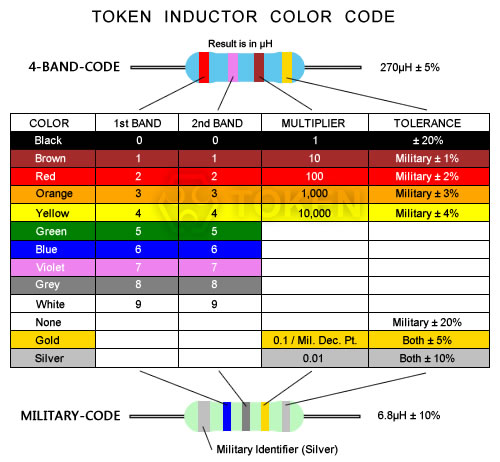

Inductor Color Code - Ex. 270μH ± 5%

如果'乘数'色环是黄金色的，则向左移动小数点。

如果'乘数'色环是银色的，则向左移动两位小数点。

德键色码电感德键色码色环电感 (EIA 标准 & 军用标准)

电感值误差标识代码

符号 B C S D F G H J K L M V N
公差 ±0.15nH ±0.2nH ±0.3nH ±0.5nH ±1% ±2% ±3% ±5% ±10% ±15% ±20% ±25% ±30%

标称电感值及代码标识

nH μH SAP
1   1N0
1.2   1N2
1.5   1N5
1.8   1N8
2.2   2N2
2.7   2N7
3.3   3N3
3.9   3N9
4.7   4N7
5.6   5N6
6.8   6N8
8.2   8N2
10 0.01 10N
12 0.012 12N
15 0.015 15N
18 0.018 18N
22 0.022 22N
27 0.027 27N
33 0.033 33N
39 0.039 39N
47 0.047 47N
56 0.056 56N
68 0.068 68N
82 0.082 82N
100 0.1 R10
120 0.12 R12
nH μH SAP
150 0.15 R15
180 0.18 R18
220 0.22 R22
270 0.27 R27
330 0.33 R33
390 0.39 R39
470 0.47 R47
560 0.56 R56
680 0.68 R68
820 0.82 R82
  1 1R0
  1.2 1R2
  1.5 1R5
  1.8 1R8
  2.2 2R2
  2.7 2R7
  3.3 3R3
  3.9 3R9
  4.7 4R7
  5.6 5R6
  6.8 6R8
  8.2 8R2
  10 100
  12 120
  15 150
  18 180
nH μH SAP
  22 220
  27 270
  33 330
  39 390
  47 470
  56 560
  68 680
  82 820
  100 101
  120 121
  150 151
  180 181
  220 221
  270 271
  330 331
  390 391
  470 471
  560 561
  680 681
  820 821
  1000 102
  1200 122
  1500 152
  1800 182
  2200 222
  2700 272
