陷波器是利用壓電陶瓷的壓電效應制成的帶阻濾波器,它的作用是阻止或濾掉信號中有害分量對電路的影響。有二端型和三端型兩種結構,它在電路中的文字符號及圖形符號與陶瓷濾波器相同。
電視機中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等幾種標準頻率。其中 4.5 MHZ 用來消除副載波信號對圖像的干擾。5.5 MHZ、6 MHZ、和 6.5 MHZ,用來消除伴音信號對圖像的干擾。
下載 PDF 版本: 陶瓷陷波器色載波信號吸收 (XT MJ)。
陶瓷陷波器色載波信號吸收 (XT MJ) 尺寸圖 |
|
|||||||||||||||||
型 號 | 中心頻率 (fo1)(MHz) |
fn1點衰耗量 (at fo1)(dB)min |
20分貝衰耗帶寬 (fo1)(kHz)min |
||||||||||||||
XT3.58MJ | 3.580 | 20 | 20 | ||||||||||||||
XT4.43MJ | 4.430 | 20 | 40 | ||||||||||||||
XT4.5MJ | 4.500 | 20 | 40 | ||||||||||||||
XT5.5MJ | 5.500 | 20 | 40 | ||||||||||||||
XT5.74MJ | 5.742 | 20 | 40 | ||||||||||||||
XT6.0MJ | 6.000 | 20 | 40 | ||||||||||||||
XT6.5MJ | 6.500 | 20 | 40 |

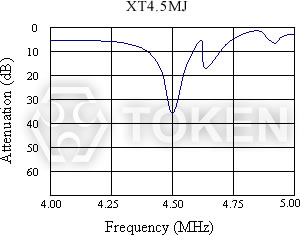

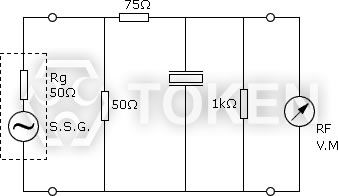

陶瓷陷波器色載波信號吸收 (XT MJ) 測試電路 |
XT3.58MJ | P | |||
|
|
