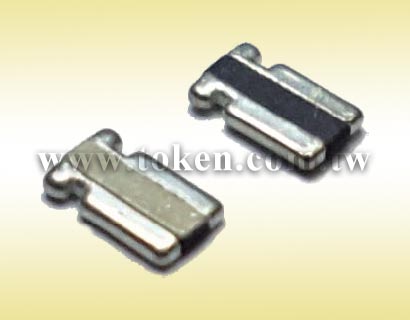

德鍵電子擴展其表面安裝電流感測 (LRF) 系列,採用凱爾文 Kelvin 四端子連接晶片電阻設計,封裝在 1/2 W 和1 W 貼片大小。溫度係數 TCR 降低到 150ppm,並將阻值公差降低到 1%,,以提高量測精度。德鍵的 LRF0612 將阻值公差和低溫度係數 TCR 緊密結合於緊湊的 0612 尺寸,阻值小至 0.5mΩ,是高端電流採樣﹑取樣的首選。

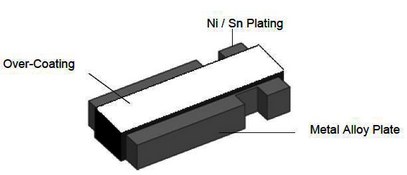

LRF0612 採用相同的鎳銅或錳銅電阻元件,內置四端子設計為使用者提供了一個額外的優勢,提供兩個大電極端子管理電流和兩個小電極端子測量電壓。這 0612 凱爾文四端子貼片封裝尺寸設計,保持表面安裝結構的優越的電氣特性,耐脈衝,高精度。
凱爾文四端子貼片封裝結構,減少了系統性的誤差, 同時消除了系統校準的需要。此外,LRF 的低電阻值可最大限度地減少了多餘功耗,而其緊密的公差和低溫度係數 TCR,通過降低測量誤差或消除在製造現場中的校準需要來提高電路精度,從而降低成本和/或提高最終產品性能。
德鍵 LRF0612 適用於手機電源管理中的所有類型的分壓,電流檢測和脈衝應用;用於筆記本電腦的 VRM,用於服務器的 DC / DC 轉換器以及鋰離子電池管理和安全;工業儀表;和汽車電子控制,如音頻,傳輸,防抱死制動,和發動機。
像所有電流傳感芯片電阻一樣,LRF0612 採用全焊接結構,有助於實現卓越的電氣性能。專有的加工技術可產生 0.5mΩ 至 5mΩ 的極低電阻值,並具有1%,2% 和 5% 的嚴緊公差。德鍵 LRF 分流電阻系列完全符合 RoHS 無鉛標準。對於非標準參數要求和特殊應用,請聯繫我們以達成您的特定需求。
下載 PDF 版本: 貼片大功率開爾文合金電阻器 (LRF)。
|
|||||||||

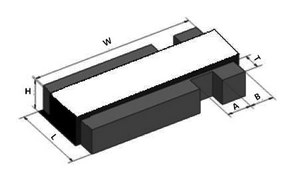

規格 | 額定功率 at 70℃ (W) | 阻值範圍 (mΩ) | L±0.2 (mm) | W±0.25 (mm) | H±0.2 (mm) | T±0.25 (mm) | A±0.13 (mm) | B±0.13 (mm) | |
LRF0612 | 1/2 | 0.5~5 | 1.65 | 3.05 | 0.65 | 0.4 | 0.51 | 0.51 | |
LRF0612 | 1 | 0.5~5 | 1.65 | 3.05 | 0.65 | 0.4 | 0.51 | 0.51 |

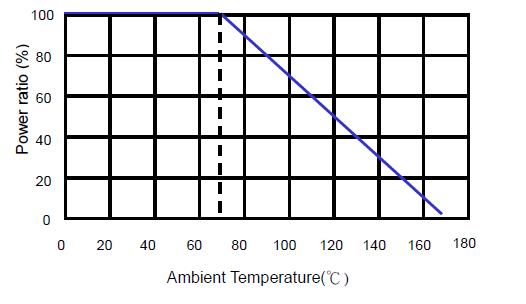

規格 | 額定功率 at 70°C | 最大工作電壓 (V) | 阻值範圍 (mΩ) | 溫度係數 TCR (ppm/°C) | 阻值公差 (%) | 工作溫度範圍 °C |
LRF0612 | 1/2W, 1W | (P x R)1/2 | 0.5mΩ ≤ R ≤ 3mΩ | ±200 | ±1%, ±2%, ±5% | -55℃~+170℃ |
3mΩ ≤ R ≤ 5mΩ | ±150 |
|
||||||||
規格 | 最大額定功率 (Watts: W) | 阻值範圍 (mΩ) | 尺寸 (mm ± 0.1) | |||||
A | B | C | L | F | ||||
LRF0612 | 1/2W, 1W | 0.5 ~ 5 | 2.3 | 1.0 | 0.8 | 0.7 | 0.4 |
|
|||||||||
規格 | 包裝數量 | 編帶寬度 | 捲盤直徑 | ΦA (mm) | ΦB (mm) | ΦC (mm) | W (mm) | T (mm) | |
LRF0612 | 4,000 pcs | 8 mm | 7 inch | 178.5±2.5 | 60.0±1.0 | 13.0±1.0 | 9.0±1.0 | 11.5±1 |
|
|||||||||||||
規格 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | ΦD1 (mm) | T (mm) | ||
LRF0612 | 3.50±0.10 | 6.70±0.10 | 12.0±0.30 | 1.75±0.10 | 5.5±0.05 | 4.0±0.10 | 4.0±0.10 | 2.0±0.05 | 1.50±0.10 | 1.50±0.25 | 1.2±0.15 |
|
|
項目 | 規格標準 | 測試條件 |
溫度系數 (T.C.R.) | As Spec. |
IEC60115-1 4.8 JIS-C-5201-1 4.8 -55°C ~+125°C. (25°C 是參考溫度。) |
短時間過負載 (Short Time Overload) | ±1% |
IEC60115-1 4.13 JIS-C-5201-1 4.13 5*最大過負荷電壓 5 秒。 |
絕緣性 (Insulation Resistance) | >100MΩ |
IEC60115-1 4.6 JIS-C-5201-1 4.13 100V DC for 1 minute |
負載壽命 (Endurance) | ±2% |
IEC60115-1 4.25 JIS-C-5201-1 4.25.1 70±2°C, RCWV 1.5 小時開 ,0.5 小時關 1000 小時。 |
防潮空載 (Moisture no Load) | ±1% |
IEC60115-1 4.24.2.1a JIS-C-5201-1 4.24.2.1a 85°C, 85% RH, 1000 小時。 |
高溫暴露 (High Temperature Exposure) | ±2% |
IEC60115-1 4.23.2 JIS-C-5201-1 4.23.2 at +170°C for 1000 小時。 |
低溫儲藏 (Low Temperature Storage) | ±1% |
IEC-60115-1 4.23.4 JIS-C-5201-1 4.23.4 at-55°C for 1000 小時。 |
彎曲強度 (Bending Stength) | ±1% |
IEC-60115-1 4.33 JIS-C-5201-1 4.33 以 2mm 翹曲一次 5 秒鐘。 |
焊接性 (Solderability) | 95% min coverage |
IEC-60115-1 4.17 JIS-C-5201-1 4.17 245±5°C for 3 秒鐘。 |
耐焊溫度 (Resistance to Soldering Heat) | ±0.5% |
IEC-60115-1 4.18 JIS-C-5201-1 4.18 260±5°C, for 10 秒鐘。 |
耐熱性 (Thermal Shock) | ±1% |
IEC-60115-1 4.19 JIS-C-5201-1 4.19 -55°C ~ 155°C, 5 次循環。 |
LRF | 0612 | F | TR | F | T | 0m75 | M | ||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
