大功率 贴片合金分流电阻器 (LRS)

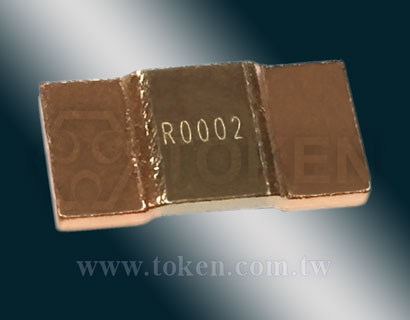

貼片分流合金電阻 (LRS) 產品簡介
德鍵 LRS 先進的合金分流技術拼寫了大功率電流感測電阻器。
<
>
裸露開放式表面貼裝合金設計，允許空氣流通以達到最大的冷卻效果，使印刷電路板滯留更少的熱量。焊接防火結構設計提供 20ppm TCR 溫度係數，低電感量。這些特點使堅固 (LRS) 成為所有大功率電源和電力應用中不受大多數環境壓力影響的最佳選擇。
TOKEN 的電流感測分流电阻器 (LRS)，為自動化控制和傳感電源的高電流應用開發，採用抗氧化及耐高溫熱腐蝕性能的錳銅合金 (Manganin) 、卡瑪合金 (KAMAR NiCr20AlSi) 、鐵鉻鋁合金(FeCrAl) 精密電阻合金焊接結構，標準表面貼裝間距設計，適用於回流焊、自動插件機應用。
專為需要大電流應用而設計的 (LRS) ，功率可達 3W、5W、6W、和 7W，超低阻值範圍從 0.1mΩ to 6mΩ，多種 ±1%、±2%、±5% 精密公差選擇優勢。兩大類尺寸可供選擇：標準尺寸有 2512、3920、和 5930 ；特殊尺寸有 3921、4026、4527、和 5931。TOKEN 實現小尺寸大功率化設計、成本更低、性能更高的電流感測分流器。
LRS 提供模壓帶包裝，尺寸 2512 每盤 1Kpcs、3920 每盤 2.5Kpcs、5930 每盤 2Kpcs，產品符合 RoHS 標準及無鉛要求。客戶可以指定阻值、尺寸、規格，以滿足设计的挑戰性和具體的技術要求，請與德鍵業務部洽詢產品最新信息。
下載 PDF 版本: 贴片電流感測分流电阻器 (LRS)
特徵：
- 採用焊接結構，耐高溫。空氣散熱，電阻穩定性高。
- 產品符合無鉛 及 RoHS 標準。電感小於 10 nH (納亨)。
- 公差精度 ±1%、±2%、和 ±5%。阻值低至 0.1mΩ to 6mΩ。
- 額定功率可達 3W、5W、6W、和 7W。電阻溫度係數 ±20ppm/°C 和 ±50ppm/°C。
應用：
- 自動化控制電源、汽車市場的高電流應用。
- 電源模塊、通訊系統。混合應用的電源電流傳感器、變頻器。
LRS - M/K 常規尺寸 (單位：mm)

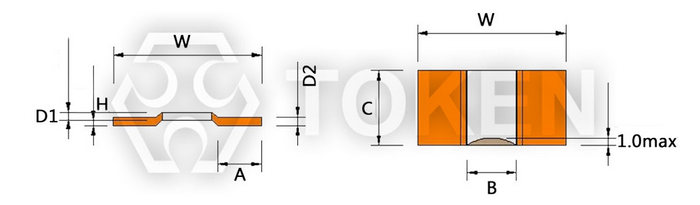

合金貼片電阻 (LRS) - M/K 系列 尺寸圖 |
|||||||||||
| 型號 | 功率 (W) |
材料 | 尺寸 | B (mm) |
W (mm) |
A (mm) |
C (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
阻值 (mΩ) |
| LRS | 3 | M | 2512 | 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 1.5 | 1.5 | 0.3 |
| 0.88 | 0.88 | 0.5 | |||||||||
| 0.5 | 0.5 | 1 | |||||||||
| K | 1.31 | 1.31 | 1 | ||||||||
| 0.65 | 0.65 | 2 | |||||||||
| 0.43 | 0.43 | 3 | |||||||||
| 5 | M | 3920 | 4.5±0.3 | 10±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 1.5 | 1.5 | 0.2 | |
| 1.37 | 1.37 | 0.3 | |||||||||
| 0.83 | 0.83 | 0.5 | |||||||||
| 0.4 | 0.4 | 1 | |||||||||
| K | 1.16 | 1.16 | 1 | ||||||||
| 0.37 | 0.37 | 3 | |||||||||
| 0.28 | 0.28 | 5 | |||||||||
| 7 | M | 5930 | 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.6±0.4 | 0.5±0.1 | 1.5 | 1.5 | 0.2 | |
| 0.75 | 0.75 | 0.4 | |||||||||
| 0.6 | 0.6 | 0.5 | |||||||||
| 0.41 | 0.41 | 0.75 | |||||||||
| K | 0.86 | 0.86 | 1 | ||||||||
| 0.4 | 0.4 | 2 | |||||||||
| 0.29 | 0.29 | 3 | |||||||||
LRS - M/K 特殊尺寸 (單位：mm)
| 型號 | 功率 (W) |
材料 | 尺寸 | B (mm) |
W (mm) |
A (mm) |
C (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
阻值 (mΩ) |
| LRS | 5 | M | 3921 | 4.5±0.3 | 10±0.2 | 2.2±0.2 | 5.2±0.3 | 0.5±0.1 | - | - | 0.2 ~ 5 |
| 5 | K | 3921 | 4.5±0.3 | 10±0.2 | 2.2±0.2 | 5.2±0.3 | 0.5±0.1 | - | - | 0.2 ~ 5 | |
| 6 | M | 4026 | 4.5±0.3 | 10±0.2 | 2.2±0.2 | 6.6±0.4 | 0.5±0.1 | - | - | 0.2 ~ 3 | |
| 6 | K | 4026 | 4.5±0.3 | 10±0.2 | 2.2±0.2 | 6.6±0.4 | 0.5±0.1 | - | - | 0.2 ~ 3 | |
| 6 | M | 4527 | 4.5±0.3 | 11.5±0.2 | 3.0±0.3 | 6.9±0.4 | 0.5±0.1 | - | - | 0.4 ~ 3 | |
| 6 | K | 4527 | 4.5±0.3 | 11.5±0.2 | 3.0±0.3 | 6.9±0.4 | 0.5±0.1 | - | - | 0.4 ~ 3 | |
| 7 | M | 5931 | 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.8±0.4 | 0.5±0.1 | - | - | 0.1 ~ 0.75 | |
| 7 | K | 5931 | 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.8±0.4 | 0.5±0.1 | - | - | 1 ~ 3 |
LRS - F 尺寸 (單位：mm)
合金貼片電阻 (LRS) - F 系列 尺寸圖 |
|||||||||||
| 型號 | 功率 (W) |
材料 | 尺寸 | B (mm) |
W (mm) |
A (mm) |
C (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
阻值 (mΩ) |
| LRS | 3 | F | 2512 | 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 1.4 | 1.4 | 1 |
| 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 0.7 | 0.7 | 2 | ||||
| 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 3 | 0.47 | 0.47 | ||||
| 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 0.35 | 0.35 | 4 | ||||
| 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 0.28 | 0.28 | 5 | ||||
| 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 0.24 | 0.24 | 6 | ||||
| 5 | F | 3920 | 4.5±0.3 | 10.0±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 1.28 | 1.28 | 1 | |
| 4.5±0.3 | 10.0±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 0.64 | 0.64 | 2 | ||||
| 4.5±0.3 | 10.0±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 0.43 | 0.43 | 3 | ||||
| 4.5±0.3 | 10.0±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 0.32 | 0.32 | 4 | ||||
| 4.5±0.3 | 10.0±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 0.26 | 0.26 | 5 | ||||
| 7 | F | 5930 | 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.6±0.4 | 0.5±0.1 | 0.96 | 0.96 | 1 | |
| 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.6±0.4 | 0.5±0.1 | 0.48 | 0.48 | 2 | ||||
| 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.6±0.4 | 0.5±0.1 | 0.32 | 0.32 | 3 | ||||
| 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.6±0.4 | 0.5±0.1 | 0.24 | 0.24 | 4 | ||||

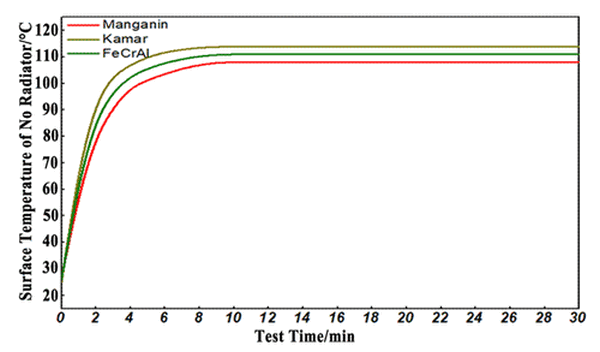

LRS - 表面溫度曲線圖
(LRS) - 表面溫度曲線圖 |
備註：表面溫度測試板採用鋁基板。

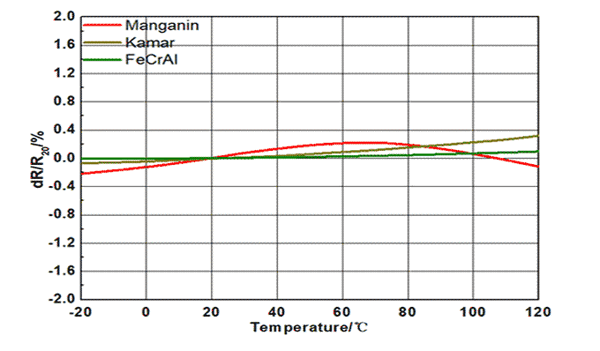

LRS - 溫度係數曲線圖
(LRS) - 溫度係數曲線圖 |
備註：表面溫度測試板採用鋁基板。
LRS - 環境測試
| 測試項目 | 規格標準 | 測試方法 |
|---|---|---|
| 冷熱循環 | ±0.5% | JESD22 (-55℃ 到 +125℃) 1000次。靜置 24±2 小時後量測。 |
| 高溫測試 | ±0.5% | MIL-STD-202 1000小時 於T=125℃未通電。靜置 24±2 小時後量測。 |
| 耐濕測試 | ±0.5% | MIL-STD-202 未通電 t=24 小時/次。靜置 24±2 小時後量測。 備註：不含 7a 和 7b 步驟。 |
| 濕度測試 | ±0.5% | MIL-STD-202 1000小時 85℃/85% RH。靜置 24±2 小時後量測。 備註：指定條件：10% 工作功率。 |
| 操作壽命 | ±0.5% | MIL-STD-202 條件 D 穩定狀態 TA=125℃ 額定功率。靜置 24±2 小時後量測。 |
| 可焊性測試 | 95% 覆蓋。 | J-STD-002C 245℃±5℃，5s+0.5s/-0。 |
| 耐焊性測試 | ±0.5% | MIL-STD-202 260℃±5℃，10s±1s。靜置 24±2 小時後量測。 |
| 短時間過負載 | ±0.5% | MIL-STD-202 5 倍額定功率5秒。靜置 24±2 小時後量測。 |
| 熱衝擊測試 | ±1% | MIL-STD-202 -55℃/+125℃，300次循環，最大傳輸時間 20秒，靜置 15分鐘。 |
| 振動測試 | ±0.5% | MIL-STD-202 5g 20分鐘，3 方向 12 次循環。 備註：用"8X5" PCB .031" 厚 7" 安裝於較長一邊的相對兩邊角落，固定點位於 2 英寸以內。測試頻率為 10-2000Hz。靜置 24±2 小時後量測。 |
LRS - 降額曲線
額定功率 vs 環境溫度 (降額曲線圖) |
LRS - 包裝規格
LRS - 模壓帶規格 |
|||||||||||
| 尺寸 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | D0 (mm) | T (mm) | 數量 (EA)/支 |
| 2512 | 4.3 | 7.6 | 16 | 1.55 | 7.5 | 3.85 | 7.7 | 7.7 | 1.5 | 1.7 | 1000 |
| 3920 | 6.0 | 11 | 24 | 1.55 | 11.2 | 6 | 12 | 12 | 1.5 | 2.0 | 2500 |
| 5930 | 8.6 | 16 | 24 | 1.55 | 10.8 | 6 | 12 | 12 | 1.5 | 2.4 | 2000 |
大功率 贴片電流感測分流电阻器 LRS - 料號標識
| LRS | - | 3 | - | M | - | 0m30 | - | J | ||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||
