功率型 軸向模壓 微歐姆 低阻 低感電阻器 (BWL)

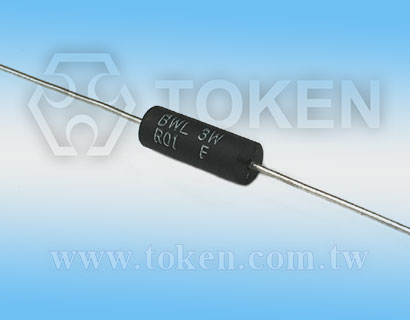

功率型微歐姆低阻低感電阻器 - (BWL) 產品簡介

德鍵的功率型微歐姆低阻低感電阻器 (BWL),電阻歐姆值越低,功耗減少越多。

< >
  • 功率型微歐姆低阻低感電阻器 - BWL 系列

為了滿足更節能的產品需求,德鍵電子延伸其電流感應電阻器產品,推出的 BWL 功率型軸向模壓系列,以最低的歐姆阻值,減少最多的功耗為設計重點。具有低阻值,低感量,高可靠性,高穩定性,絕緣防潮等特點。

BWL 低阻功率型系列,被專門設計用於電流感應電力電子系統,其額定功率可從 0.5W 至 10W,具有寬廣的阻值範圍最低至 0.005Ω。

經濟型,低電感量 BWL 軸向電阻系列採用高溫高壓模具壓注成形,使它們非常適合於所有行業的電流檢測應用趨勢,包括開關和線性電源,電流測試儀表儀器,和功率放大器。此外,BWL 毫歐電阻系列採用了金屬片技術,對於設備和電路結構設計的檢測電流特別重要。

德鍵的低感低阻電阻 BWL 微歐姆系列符合 RoHS 標準 100% 無鉛,可以替代 Vishay,IRC,KOA,Panasonic 的電流感測元器件,具有交貨週期短,競爭力的價格。如需更多詳細規格信息,請與德鍵電子業務聯系。

下載 PDF 版本: 微歐姆低阻低感電阻器 (BWL)

材料構成 :
  1. 引線端:鍍錫銅。
  2. 封裝:高溫複合模具。
  3. 元件:自支撐鎳鉻合金。
  4. 利用錳銅金屬片條技術。
應用 :
  1. 功率放大器。
  2. 開關及線性電源。
  3. 筆記本電腦的電源管理。
  4. 量測與測試的儀器儀表。

特性 :
  1. 低電感量,低溫度係數。優異的負載壽命及穩定性。阻值範圍從 0.005Ω 至 5Ω。
  2. 高散熱比(高功率對體積比)。高額定功率從 0.5 W 至 10 W。
  3. 專有生產技術,極低的電阻值加工。

功率型微歐姆低阻低感電阻器 BWL 系列 電氣特性

功率降額曲線 - BWL 功率型低阻低感電阻器系列功率降額曲線 - BWL 功率型低阻低感電阻器系列
功率型微歐姆低阻低感電阻器 - BWL 系列 尺寸圖功率型微歐姆低阻低感電阻器 - BWL 系列 尺寸圖
規格 額定功率
at 25°C (W)
阻值範圍 (Ω) 阻值公差 尺寸 (單位: mm)
Min Max A±0.25 ΦB±0.25 Φd F
BWL-0.5 0.5 0.01 1 ±1%
±2%
±5%
7.0 3.0 0.8 27.0
BWL-1 1.0 0.005 2 11.0 3.0 0.8 31.0
BWL-3 3.0 0.005 2 15.0 5.2 0.8 34.0
BWL-4 4.0 0.005 5 18.0 6.5 0.8 38.0
BWL-5 5.0 0.005 1 24.0 8.4 1.0 44.0
BWL-10 10.0 0.01 1 46.5 10.0 1.0 66.0

功率型微歐姆低阻低感電阻器 BWL 軸向模壓系列 環境測試條件

項目 測試方法 規格標準
操作溫度範圍   -55°C ~ 175°C
絕緣性 500V >1GΩ
絕緣耐電壓 500V AC 1 Min. ΔR ≤ ±0.1%R
負載壽命 70°C on~off cycle 1000 Hrs. ΔR ≤ ±1%R
耐濕性 40°C 95% RH on~off cycle 21 Hrs. ΔR ≤ ±0.2%R
耐焊溫度 350°C, 3.5s ΔR ≤ ±0.1%R
焊接性 235±5°C, 5s(solder bath method) IEC68-2-20(1968)

功率型低阻微歐姆低感電阻器 BWL 軸向模壓系列 料號標識

BWL - 1W R01 F P

型號
BWL

額定功率 (W)
0.5W 0.5 Watt
1W 1.0 Watt
3W 3.0 Watt
4W 4.0 Watt
5W 5.0 Watt
10W 10.0 Watt
阻值 (Ω)
R01 0.01Ω
0R1 0.1Ω
1R
精度公差 %
F ±1%
G ±2%
J ±5%
包裝方式
P 散裝
