敞開式 毫歐 低阻值分流電阻器 (LRB)

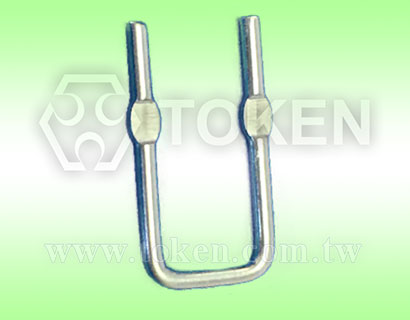

敞開式低阻值電阻器 - (LRB) 產品簡介
德鍵敞開式毫歐低值電阻，是分流電阻器的最佳選擇 (LRB)。
<
>
德鍵的 LRB 敞開式低值電阻系列採用錳銅合金，鎳銅合金（康銅合金）為阻抗元件，銅包鋼引腳和焊接結構。立式引腳插件和標準間距設計，使 LRB 易於安裝。適用於電流感應和分流器應用。
敞開式裸露金屬元件設計，允許空氣流通以達到最大的冷卻效果，使印刷電路板滯留更少的熱量。防火結構設計提供 20mΩ 低阻值，低電感量。客戶可以指定電阻範圍，以滿足设计的挑戰性和具體的技術要求。
針對所有類型的高電流電源和功率應用，往往需要一個坚固結實、能承受環境變化等不同條件的毫歐電阻器，德键的 LRB 低阻值合金電阻系列是最佳的選擇。
LRB 敞開式分流電阻器，可以在不明顯影響電路的情況下測量電流，其可靠的性能，和對電路微小的影響，成為電源設計著的首選，是目前電子、電器、資訊產品使用量最大，價格最便宜，品質穩定性信賴度高的電流感應電阻器。
LRB 系列提供散裝 2Kpcs 每包的包裝，符合無鉛 及 RoHS 標準。可依客戶的需求生產，提供敞開式電流檢測低阻分流電阻器的產品系列。特殊的阻值、尺寸、規格、及產品最新信息，請與德鍵業務部洽詢。
下載 PDF 版本: 分流電阻器 (LRB)。
特性 :
- 铜包鋼引脚，徑向引線，電阻值 20 mΩ。
- 高穩定性敞開式设计。標準公差 5%。最大電流等級 4.5A，低電感量。
- Ni-Cu 鎳銅（康銅）合金電阻元件。無鉛 (Pb)，並且符合 RoHS 標準。
應用 :
- CPU 驅動控制，逆變器、開關電源、電動工具、電機控制。
- 汽車控制、反饋系統、電源並聯、電流感測、和電流檢測、電池剩餘電源檢測。

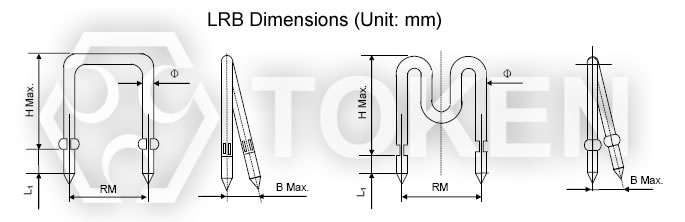

敞開式低值毫歐分流電阻 (LRB) 形狀尺寸 (單位: mm)
敞開式低值毫歐分流電阻器 - LRB 系列 尺寸圖 |
||||||||||||||||
| RM (mm) | H Max. (mm) | B Max. (mm) | Ø (mm) | L1 (mm) | ||||||||||||
| 5 ~ 50 | 20 | 1 | 5 ~ 29 | 3±0.5 | ||||||||||||
敞開式毫歐低值分流電阻 (LRB) 電氣特性
| 規格 | 直徑 Ø (mm) | 額定電流 (A) | 阻值範圍 (mΩ) | 公差精度 (%) | 溫度係數 (ppm/°C) | 溫度範圍 (°C) |
| LRB-05 | 0.5 | 2.5 | 20~50 | ±3%(H) ±5%(J) ±10%(K) |
±50 ~ ±100 | -55 ~ +85 |
| LRB-06 | 0.6 | 3.0 | 20~50 | |||
| LRB-07 | 0.7 | 4.0 | 20~50 | |||
| LRB-08 | 0.8 | 4.5 | 20~50 | |||
| LRB-09 | 0.9 | 5.0 | 10~50 | |||
| LRB-10 | 1.0 | 5.5 | 10~30 | |||
| LRB-11 | 1.1 | 6.0 | 5~20 | |||
| LRB-12 | 1.2 | 7.0 | 5~20 | |||
| LRB-13 | 1.3 | 7.5 | 5~20 | |||
| LRB-14 | 1.4 | 8.0 | 5~20 | |||
| LRB-15 | 1.5 | 9.0 | 5~20 | |||
| LRB-16 | 1.6 | 9.5 | 5~15 | |||
| LRB-18 | 1.8 | 11 | 3~10 | |||
| LRB-20 | 2.0 | 12 | 2~8 | |||
| LRB-23 | 2.3 | 14 | 2~8 | |||
| LRB-25 | 2.5 | 17 | 2~5 | |||
| LRB-29 | 2.9 | 21 | 2~5 |
敞開式低阻值毫歐電阻/分流電阻器 (LRB) 料號標識
| LRB | - | 08 | 05 | R005 | K | P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
