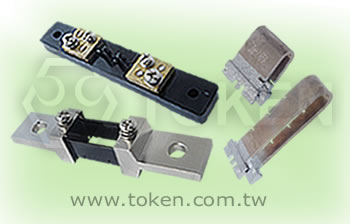

大電流型 精密锰镍铜 合金分流電阻器 (FL)
大電流锰镍铜合金分流電阻器 - (FL) 產品簡介
使用德鍵大電流精密锰镍铜合金分流電阻器(Current Shunt Resistors)，加強高電流產品應用的精密測量。
<
>
分流合金電阻器是通過電路中的電壓降電流產生電壓差，常應用於交流或直流電壓測量中的精密低阻值電阻，又稱為電表分流器，是電流感測電阻器系列中的一類。
德鍵專門設計一系列的精密分流電阻器，可應用於千瓦時表和其他高電流的廣範應用。
可互換式的分流電阻器 (FL) 常應用於各種測量的儀器、儀表，可安裝於 PCB 板、或主機板上。由銅，錳合金電焊組成，具有低溫度係數，低電感量。德鍵 FL 分流電阻器於電壓降 75 mV，可承載高達 10000A 的高電流。
德鍵 FLQ-54 型電阻分流器是由精密锰镍铜合金板組成，銀合金的銅引腳焊接，保証了焊接點的電氣性能。此結實的結構提供了高可靠性能，無電感量，及高負載能力電阻器。FLQ-54 系列廣泛用於通訊系統、電子整機、自動化控制電源等限流回路、和均流或取樣檢測。
德鍵提供散裝 FL 系列﹐符合無鉛 及 RoHS 標準。可依客戶的需求定製，為客戶提供低阻系列電流感測分流電阻器產品。特殊的阻值、尺寸、規格、及產品最新信息，請與德鍵業務部洽詢。
下載 PDF 版本: 合金分流電阻器 (FL)。
額定功率計算 : 功率 (W) = 電流 (I2) x 電阻值 (Ω)
- 分流電阻器為電阻的一種，電流流經電阻器，會產生熱發散的溫升。
- 溫升會改變阻值，或造成電阻器損害，電阻器有一定的額定功率或降額因子。
- 於實際應用設計中，建議使用 2/3 的分流電阻器的 "額定電流"。
- 熱量的產生為功率，瓦（W）。
如何計算電流 : 電流 (I) = 電壓 (V) / 電阻值 (Ω)
- 把分流電阻器插入到電路，通過測量壓降分流可以測量到系統的電流。
- 知道電阻的電流分流後，通過歐姆定律就可以計算出電流。

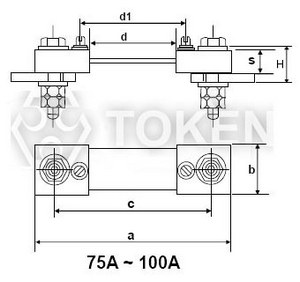

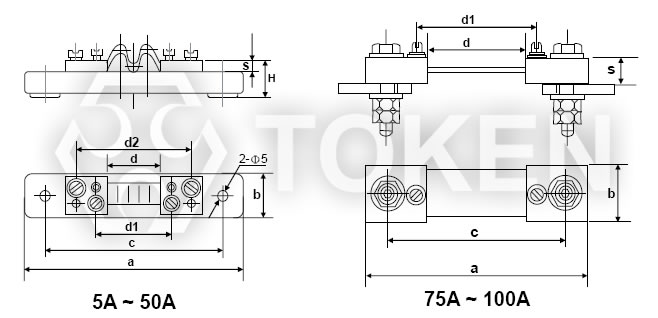

精密合金分流電阻器 FL-2 尺寸 (75A-1000A, 單位: mm)
  精密合金分流電阻器 FL-2 系列 |
|||||||||||||
| 額定電壓降 (mV) |
額定電流 (A) |
尺寸 (單位: mm) | 高電流螺栓 (mm)-PC (選配) |
並聯電壓螺栓 (mm)-PC (選配) |
|||||||||
| a±1 | c±1 | b±1 | c1±1 | c2±1 | H±1 | S±0.5 | d | d1 | d2 | ||||
| 75 | 75~100 | 103 | 85 | 32 | 21.5 | 10 | M8x35-2 | M5x6-2 | |||||
| 75 | 150~200 | 115 | 85 | 22 | 21.5 | 6 | M8x35-2 | ||||||
| 75 | 250~300 | 125 | 100 | 26 | 21.5 | 6 | M10x35-2 | ||||||
| 75 | 400 | 125 | 100 | 38 | 21.5 | 6 | M10x35-2 | ||||||
| 75 | 500 | 125 | 100 | 45 | 21.5 | 6 | M10x35-2 | ||||||
| 75 | 600 | 125 | 100 | 62 | 21.5 | 6 | M10x35-2 | ||||||
| 75 | 750 | 125 | 100 | 76 | 50 | 21.5 | 6 | M10x35-4 | |||||
| 75 | 1000 | 125 | 100 | 95 | 50 | 21.5 | 6 | M10x35-4 | |||||

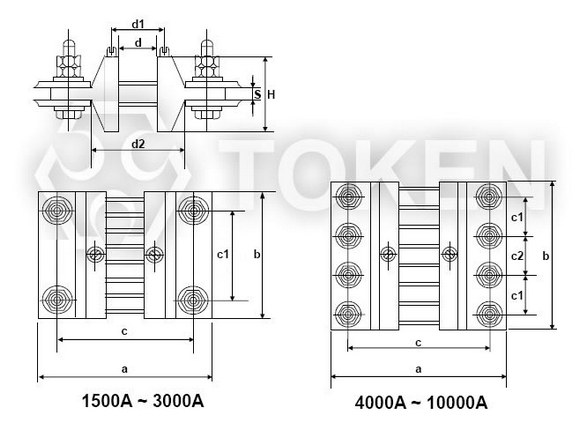

大電流型合金分流電阻器 FL-2 尺寸 (1500A-10000A, 單位: mm)
(1500A-10000A)大電流型合金分流電阻器 FL-2 系列 |
||||||||||||||||
| 額定電壓降 (mV) |
額定電流 (A) |
尺寸 (單位: mm) | 高電流螺栓 (mm)-PC (選配) |
並聯電壓螺栓 (mm)-PC (選配) |
||||||||||||
| a±1 | c±1 | b±1 | c1±1 | c2±1 | H±1 | S±0.5 | d | d1 | d2 | |||||||
| 75 | 1500 | 190 | 160 | 95 | 50 | 100 | 13 | M12x60-4 | M5x6-2 | |||||||
| 75 | 2000 | 190 | 160 | 95 | 50 | 100 | 13 | M12x60-4 | ||||||||
| 75 | 2500 | 190 | 160 | 110 | 50 | 100 | 13 | M12x60-4 | ||||||||
| 75 | 3000 | 190 | 160 | 145 | 2-50 | 100 | 13 | M12x60-4 | ||||||||
| 75 | 4000 | 190 | 160 | 195 | 2-50 | 55 | 100 | 13 | M16x80-8 | |||||||
| 75 | 5000 | 284 | 220 | 195 | 2-50 | 55 | 150 | 18 | M16x80-8 | |||||||
| 75 | 6000 | 284 | 220 | 210 | 2-50 | 80 | 150 | 18 | M16x80-8 | |||||||
| 75 | 7500 | 290 | 220 | 320 | 3-50 | 2-60 | 150 | 18 | M16x80-12 | |||||||
| 75 | 10000 | 290 | 220 | 400 | 3-50 | 2-90 | 150 | 18 | M16x80-12 | |||||||

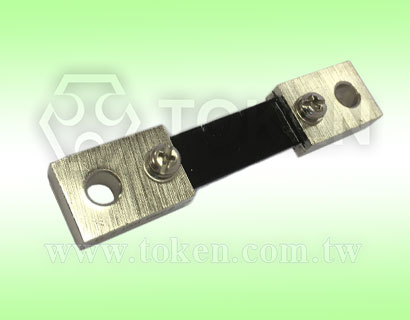

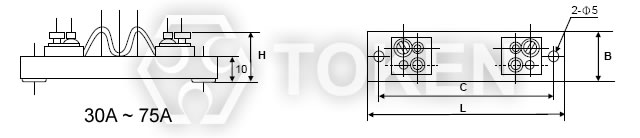

精密合金分流電阻器 FL-13 尺寸 (5A-75A, 單位: mm)
(5A-75A)精密合金分流電阻器 FL-13 系列 |
||||||||||||||||
| 額定電壓降 (mV) |
額定電流 (A) |
尺寸 (單位: mm) | 高電流螺栓 (mm)-PC (選配) |
並聯電壓螺栓 (mm)-PC (選配) |
||||||||||||
| a±1 | c±1 | b±1 | H1±0.5 | H2±1 | H3±1 | d | d1 | d2 | ||||||||
| 75 | 5~75 | 120 | 100 | 20 | 10 | 15 | 20 | M5x7-2 | M4x6-2 | |||||||
大電流型合金分流電阻器 FL-13-A 尺寸 (100A-1000A, 單位: mm)
(100A-1000A)大電流型合金分流電阻器 FL-13-A 系列 |
||||||||||||||||
| 額定電壓降 (mV) | 額定電流 (A) | 尺寸 (單位: mm) | 組裝尺寸 (mm) | |||||||||||||
| L | B | H | C | C1 | Bolt | |||||||||||
| 75mV | 100A | 130 | 14 | 30 | 85 | M8 | ||||||||||
| 75mV | 200A | 130 | 24 | 30 | 85 | M10 | ||||||||||
| 75mV | 300A | 130 | 30 | 30 | 100 | M10 | ||||||||||
| 75mV | 400A | 130 | 42 | 30 | 100 | M10 | ||||||||||
| 75mV | 500A | 130 | 52 | 30 | 100 | M10 | ||||||||||
| 75mV | 600A | 130 | 60 | 30 | 100 | 50 | M10 | |||||||||
| 75mV | 750A | 130 | 77 | 30 | 100 | 50 | M10 | |||||||||
| 75mV | 1000A | 130 | 95 | 30 | 100 | M10 | ||||||||||
徑向立式合金分流電阻器 FLQ54 尺寸 (30A-100A, 單位: mm)
(30A-100A)徑向立式合金分流電阻器 FLQ54 系列 |
||||||||||||||||
| 規格 | 尺寸 (單位: mm) | 端子式樣 | ||||||||||||||
| H max. | B | L | L1 | |||||||||||||
| FLQ54-A | 37 | 18 | 3 | 3 | 6 | |||||||||||
| FLQ54-B | 60 | 30 | 5 | 5 | 6 | |||||||||||
| FLQ54-C | 32 | 15 | 3 | 3 | 2 | |||||||||||
精密锰镍铜合金分流電阻器 FLQ54 電氣特性 (30A-100A)
| 規格 | 額定電流 (A) | 額定壓降 (mV) | 公稱阻值 (mΩ) | 精度等級 | 溫度範圍 (°C) | 溫度係數 (ppm/°C) |
| FLQ54-A | 30 | 50 | 1.6667 | 0.5 | -55 ~ +85 | ±25 |
| FLQ54-A | 50 | 50 | 1.0000 | |||
| FLQ54-A | 60 | 50 | 0.8333 | |||
| FLQ54-B | 60 | 50 | 0.8333 | |||
| FLQ54-B | 75 | 50 | 0.6667 | |||
| FLQ54-B | 100 | 50 | 0.5000 | |||
| FLQ54-C | 30 | 45 | 1.5000 | |||
| FLQ54-C | 60 | 45 | 0.7500 |
精密锰镍铜合金分流電阻器 (FL-2, FL-13, FL-13-A) 性能測試條件
| 測試項目 | 規格標準 |
| 額定電壓降 Voltage Drop | 50mV, 60mV, 75mV, 100mV. |
| 精度等級 Accuracy Class | 0.5% for 5~4000 A; 1% for 5000~6000 A。 |
| 過負荷性能 Over Rating Capacity | 施加 120% 額定電流，持續 2 小時。 |
| 操作環境條件 Ambient Conditions | 操作溫度：-40~+60°C; 相對濕度：≤95% 35°C。 |
| 負載熱溫 Giving Out Heat When Loaded | 額定電流 50A 以下，不可超過 80°C；額定電流 50A 及以上，不可超過 120°C。 |
| 機械衝擊性能 Mechanical Capacity | 可承受 70m/S2 加速衝擊力，及機械震動 80-120 次/分，持續 5 小時。 |
精密锰镍铜合金分流電阻器 (FL) 料號標識
| FL-2 | - | 5A | 50mV | F | p | |||||||||||||||||||||||||||||||||||||
 |
|
|
|
|
||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||
