表面貼裝 高電流大功率 精密焊接電阻分流器 (LRN)

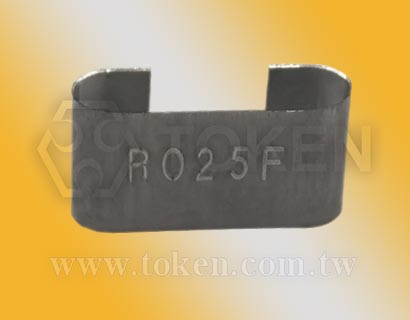

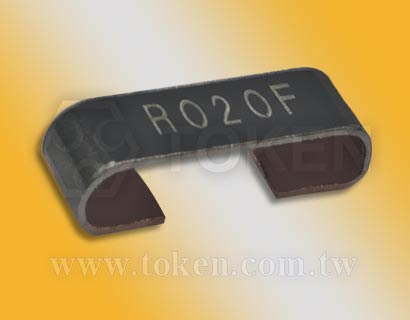

貼片精密焊接電阻器 (LRN) 產品簡介
表面貼裝高電流分流器，低 TCR 20ppm (LRN) 是高功率電路設計的首選。
<
>
為電流檢測和分流應用開發，TOKEN 的大電流精密分流器 (LRN)，採用錳銅 (Manganin) 、卡瑪合金 (KAMAR NiCr20AlSi) 精密電阻合金焊接結構，間距標準設計，易於回流焊表面貼裝，適用於電流感應和分流器應用。
敞開式裸露合金元件設計，允許空氣流通以達到最大的冷卻效果，使印刷電路板滯留更少的熱量。防火結構設計提供 0.0005Ω 低阻值，低電感量。這些因素使堅固 (LRN) 成為所有大電流電源和電力應用中不受大多數環境壓力影響的傑出選擇。
專為需要大功率處理應用而設計的 (LRN) ，功率 4W 和 7W，超低阻值範圍從 0.5mΩ to 30mΩ，多種 ±1%, ±2%, ±5% 精密公差選擇優勢，尺寸 4312,和 4320 。實現小尺寸小型化，設計出更小、成本更低、性能更高、高功率電路設計的終端產品。
提供模壓帶包裝，尺寸 4312 每盤 2Kpcs、4320 每盤 2Kpcs，產品符合無鉛 及 RoHS 標準。客戶可以指定阻值、尺寸、規格，以滿足设计的挑戰性和具體的技術要求，請與德鍵業務部洽詢產品最新信息。
下載 PDF 版本: 表面貼裝 高電流大功率 精密焊接電阻分流器 (LRN)。
特徵：
- 電阻溫度係數 ±20ppm/°C 和 ±50ppm/°C。
- 安裝方式：迴流式焊接。空氣散熱，電阻穩定性高。
- 額定功率 4W 和 7W、產品符合無鉛 及 RoHS 標準。
- 公差精度 ±1%、±2%、和 ±5%。阻值低至 0.0005Ω。
應用：
- 自動化控制電源、汽車高電流應用、電源模塊、通訊系統、混合應用的電源電流傳感器、變頻器。
貼片精密焊接分流電阻器 (LRN) - 尺寸規格 (單位：mm)
貼片焊接分流器 LRN - 尺寸規格 (單位：mm) |
||||||||||
| 型號 | 功率 (W) |
材料 | 尺寸 | 阻值 (mΩ) |
D (mm) |
H (mm) |
B (mm) |
W (mm) |
T (mm) |
A (mm) |
| LRN | 4 | M | 4312 | 2 | 0.59±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 |
| 3 | 0.39±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 | ||||
| 5 | 0.40±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 | ||||
| K | 4312 | 10 | 0.62±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 | ||
| 20 | 0.62± 0.05 | 3.1± 0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 | ||||
| 30 | 0.25± 0.05 | 3.1± 0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 3.1±0.3 | ||||
| 7 | M | 4320 | 0.5 | 0.74±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | |
| 1 | 0.37±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | ||||
| 5 | 0.20±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | ||||
| K | 4320 | 5 | 0.62±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | ||
| 10 | 0.30±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | ||||
| 15 | 0.20±0.05 | 3.1±0.3 | 4.2±0.5 | 11±0.5 | 2.8±0.3 | 6.1±0.4 | ||||
貼片精密焊接電阻器 (LRN) - 表面溫度曲線
貼片焊接電阻器 LRN - 表面溫度曲線圖 |
貼片精密焊接分流器 (LRN) - 溫度係數曲線
貼片焊接分流器 LRN - 溫度係數曲線 |
表面貼裝分流器 (LRN) - 環境測試
| 測試項目 | 規格標準 | 測試方法 |
|---|---|---|
| 冷熱循環 | ±0.5% | JESD22 (-55°C 到 +125°C) 1000次。靜置 24±2 小時後量測。 |
| 高溫測試 | ±0.5% | MIL-STD-202 1000小時 於T=125°C未通電。靜置 24±2 小時後量測。 |
| 耐濕測試 | ±0.5% | MIL-STD-202 未通電 t=24 小時/次，不含 7a 和 7b 步驟。靜置 24±2 小時後量測。 |
| 濕度測試 | ±0.5% | MIL-STD-202 1000小時 85°C/85%RH。 備註：指定條件：10% 工作功率。靜置 24±2 小時後量測。 |
| 操作壽命 | ±0.5% | MIL-STD-202 條件 D 穩定狀態 TA=125°C 額定功率。靜置 24±2 小時後量測。 |
| 可焊性測試 | 95% 覆蓋。 | J-STD-002C 245°C±5°C，5s+0.5s/-0。 |
| 耐焊性測試 | ±0.5% | MIL-STD-202 260°C±5°C，10s±1s。靜置 24±2 小時後量測。 |
| 短時間過負載 | ±0.5% | MIL-STD-202 5 倍額定功率5秒。靜置 24±2 小時後量測。 |
| 熱衝擊測試 | ±1% | MIL-STD-202 -55°C/+125°C，300次循環，最大傳輸時間 20秒，靜置 15 分鐘。 |
| 振動測試 | ±0.5% | MIL-STD-202 5g 20分鐘，3 方向 12 次循環。 備註：用 8"X5" PCB 031" 厚 7" 安裝於較長一邊的相對兩邊角落，固定點位於 2 英寸以內。測試頻率為 10-2000Hz。靜置 24±2 小時後量測。 |
貼片分流器 (LRN) - 降額曲線
額定功率 vs 環境溫度 (降額曲線圖) |
貼片分流器 (LRN) - 包裝規格

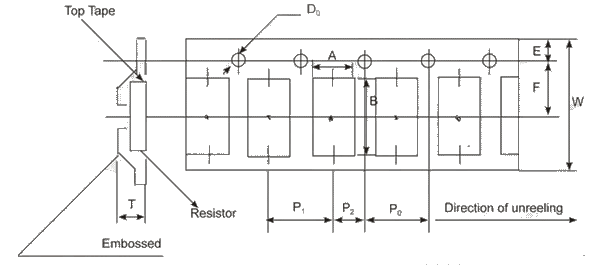

貼片分流器 (LRN) - 模壓帶規格 |
|||||||||||
| 尺寸 | A/mm | B/mm | W/mm | E/mm | F/mm | P0/ mm | P1/ mm | P2/ mm | D0/ mm | T/mm | 數量 (EA) /支 |
| 4312 | 4.3 | 12.5 | 24 | 1.55 | 7.5 | 6 | 12 | 12 | 1.50 | 3.8 | 2000 |
| 4320 | 7 | 12.5 | 24 | 1.55 | 11.2 | 6 | 12 | 12 | 1.50 | 3.8 | 1000 |
貼片精密焊接分流電阻器 (LRN) - 料號標識
| LRN | - | 4 | - | M | - | R003 | - | J | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
