收錄機用 陶瓷濾波器 (LT)
(LT) 收錄機用陶瓷濾波器 - 產品簡介
陶瓷濾波器(LT)，旨在滿足標準盒式磁帶錄音機的需求。
德鍵電子 LT 收錄機系列是為收錄音機標準元器件之一，主要應用在低單價的產品，使之更經濟、更有成效的設計。
德鍵提供完整壓電元器件尺寸，頻率範圍齊全(與村田壓電陶瓷系列相容)，并提供產品目錄下載。可依客戶的需求制造，若需特殊規格型式，請與德鍵電子業務聯系。
下載 PDF 版本: 收錄機用陶瓷濾波器 (LT)。
特性 :
- 體積小尺寸（單位：mm）：7.0 × 9.0 × 3.6。
- 中心頻率(fo)(KHz) 450±2，455±2，465±2。
- 阻帶衰耗 (fo±100KHz)(dB)min：12。
- 選擇性離諧 ±9KHz off (dB)min：11。
- 輸入/ 輸出 阻抗 (Ω)：2。
(LT) 外形尺寸 (單位: mm)
陶瓷濾波器收錄機用(LT) 尺寸圖 (單位: mm) |
(LT) 技術特性
(LT) 陶瓷濾波器 特性曲線 |
||||||||||||||||
| 型 號 | 中心頻率 (fo)(KHz) | 插入損耗 (dB)max | 6 分貝帶寬(KHz)min | 阻帶衰耗 (fo±100KHz)(dB)min | 選擇性離諧 ±9KHz off (dB)min |
通帶波動 (dB)max | 輸入/ 輸出 阻抗 (Ω) | |||||||||
| LT450A | 450±2 | 3 | 8 | 12 | 11 | 1 | 2 | |||||||||
| LT455A | 455±2 | 3 | 8 | 12 | 11 | 1 | 2 | |||||||||
| LT465A | 465±2 | 3 | 8 | 12 | 11 | 1 | 2 | |||||||||
- 中心頻率可以根據需要在 450 - 470 KHz 範圍內選擇。
- 標稱頻率公差±2 KHz。

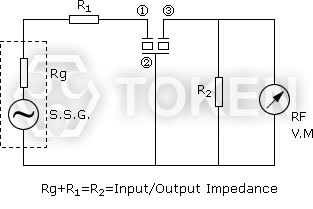

(LT) 測試電路
(LT) 濾波器測試電路 |
(LT) 料號標識
| LT455A | P | ||
 | | ||
|
|
