貼片陶瓷濾波器 (LTCA/CV10.7M)

(LTCA/CV10.7M) 貼片式陶瓷濾波器 - 產品簡介

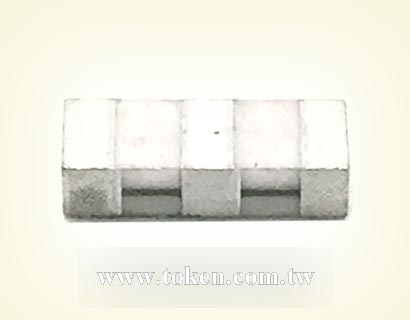

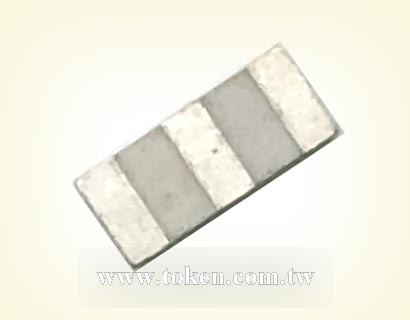

SMD 陶瓷濾波器(LTCA/CV10.7M),薄型1.5±0.2 mm,Murata SFECV10M7兼容。

< >
  • 村田貼片SFECV10M7兼容(LTCA/CV10.7M)陶瓷濾波器
  • 村田陶瓷貼片濾波器 SFECV10M7 兼容 (LTCA/CV10.7M)
  • 貼片陶瓷濾波器兼容 (LTCA/CV10.7M)村田 SFECV10M7
  • 村田 SFECV10M7 兼容貼片陶瓷濾波器 (LTCA/CV10.7M)

用于AM/FM的表面贴装陶瓷 (LTCA/CV10.7M) 滤波器已製成更小、更薄的貼片结构,,比貼片式 AM 濾波器、貼片式 IF 濾波器更小型化,性能更佳。採用于表面贴装,有助于整个貼片电路安裝。这是德鍵在将传统电子元件转换为貼片技术又一个新的元件。

(LTCA/CV10.7M) 系列調頻接收機是採用壓電陶瓷厚度擴展模式的單片陶瓷濾波器。壓電元件由耐熱基板以夾層形式連接,具有優異的機械強度,適用於自動安裝。

(LTCA/CV10.7M) 陶瓷片過濾器尺寸小,為7.0±0.3x 3.0±0.3mm,薄型1.5±0.2mm。插入損耗最大值(db)為3.0 db~10 db,雜散衰減最小值(9~12 MHz)為30 db~35 db,輸入/輸出阻抗為330Ω。可提供各種帶寬。根據需要的選擇性選擇合適的類型。

德鍵提供完整壓電元器件尺寸,頻率範圍齊全,并提供產品目錄下載。可依客戶的需求制造,若需特殊規格型式,請與德鍵電子業務聯系。

下載 PDF 版本: 貼片陶瓷濾波器 (LTCA/CV10.7M)。

特性 :
  1. 操作溫度範圍:-20 ~ +80 (°C)。
  2. 儲藏溫度範圍:-40 ~ +85 (°C)。
  3. 多種帶寬可供選擇,可用自動機貼裝。與村田濾波器 SFECV10M7 系列相容。
  4. 體積小,只有 1.5 mm max. 厚度,且有更小的貼裝面積,方便 PCB 彈性設計。

(LTCA/CV10.7M) 外形尺寸(單位: mm)

貼片式陶瓷濾波器 (LTCA/CV10.7M)尺寸圖 貼片式陶瓷濾波器 (LTCA/CV10.7M)尺寸圖

(LTCA/CV10.7M) 技術特性

型 號 3分貝帶寬 (KHz) 20分貝帶寬 (KHz) Max. 插入損耗 (dB) Max. 阻帶衰耗 (9-12MHz) (dB) Min.
LTCA10.7MJ 150±40 430 10.0 30
LTCV10.7MJ 150±40 380 5.5±2.0 35
LTCA10.7MA5 280±50 650 6.0 30
LTCV10.7MA5 280±50 590 3.0±2.0 35
LTCA10.7MS2 230±50 570 6.0 30
LTCV10.7MS2 230±50 510 3.5±2.0 35
LTCA10.7MS3 180±40 520 6.0 30
LTCV10.7MS3 180±40 470 4.0±2.0 35

輸入/ 輸出阻抗:330Ω.

(LTCA/CV10.7M) 料號標識

LTCV10.7MA5 TR
型 號
包裝方式 (TR﹕編帶卷裝)
