超薄型貼片陶瓷濾波器 (LTCS10.7M)
(LTCA/CV10.7M) 貼片陶瓷濾波器 產品簡介

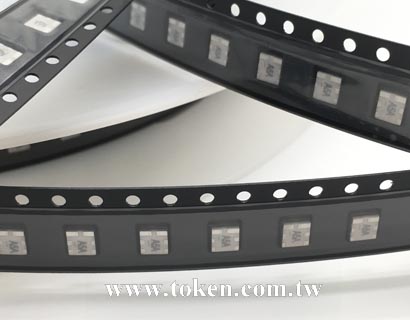

(LTCS10.7M) 貼片濾波器採用最新的壓電陶瓷技術，是最具成本效益的設計。
<
>
德鍵 (LTCS10.7M) 調頻接收機用貼片陶瓷濾波器，使用最新的壓電陶瓷技術，實現最具成本效益的設計。 (LTCS10.7M) 由壓電元件構成，以陶瓷基板疊層形式連接。安裝面積小 (3.45±0.2 x 3.1±0.2 mm)，體積小，高性能，超薄型 (最大1.4 mm) 可實現靈活的印刷電路板設計。產品符合 RoHS 規範並兼容村田 SFECS10M7。
可提供各種帶寬，包括標準和定制帶寬 (根據客戶要求)，最小阻帶衰耗為 30 分貝（9-12兆赫）。最大插入損耗 (db) 3.5±2.0 db ~ 4.5±2.0 db，輸入/輸出阻抗 330Ω，提供客戶所需的類型選擇合適的頻段。
主要應用于小型收音機和立體聲耳機。德鍵提供完整壓電元器件尺寸，頻率範圍齊全，并提供產品目錄下載。可依客戶的需求制造，若需特殊規格型式，請與德鍵電子業務聯系。
下載 PDF 版本: 貼片式陶瓷濾波器 (LTCA/CV10.7M)。
特性 :
- 多種帶寬可供選擇。
- 此組件可用自動機貼裝。
- 操作溫度範圍：-20 ~ +80 (°C)。
- 儲藏溫度範圍：-40 ~ +85 (°C)。
- 與村田濾波器 SSFECS10M7 系列相容。
- 體積小，只有 1.5mm max. 厚度，且有更小的貼裝面積，方便 PCB 彈性設計。

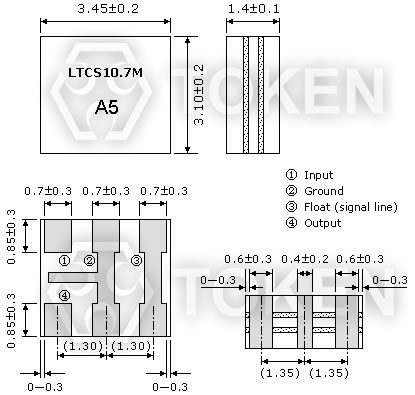

(LTCS10.7M) 外形尺寸（單位: mm）
超薄型貼片式陶瓷濾波器(LTCS10.7M) 尺寸圖 |
(LTCS10.7M) 技術特性
| 型 號 | 3分貝帶寬 (KHz) |
20分貝帶寬 (KHz) max |
插入損耗 (dB) max |
阻帶衰耗 (9-12MHz)(dB)min |
| LTCS10.7MS2 | 230±50 | 510 | 3.5±2.0 | 30 |
| LTCS10.7MS3 | 180±40 | 470 | 4.5±2.0 | 30 |
| LTCS10.7MA5 | 280±50 | 590 | 3.0±2.0 | 30 |
| LTCS10.7MA20 | 330±50 | 700 | 3.0±2.0 | 30 |
- 輸入/ 輸出阻抗：330Ω。

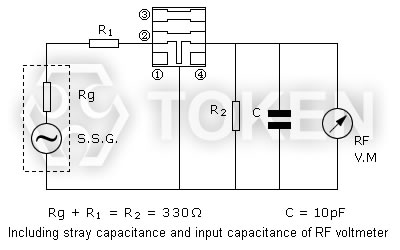

(LTCS10.7M) 測試電路
(LTCS10.7M) 陶瓷濾波器測試電路 |
(LTCS10.7M) 料號標識
| LTCS10.7MS2 | TR | ||
 | | ||
|
|
