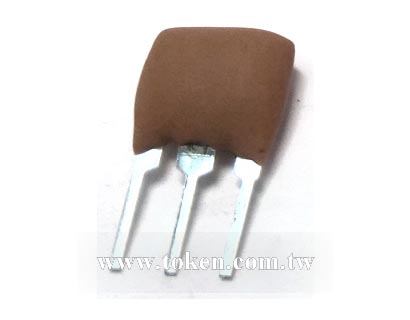

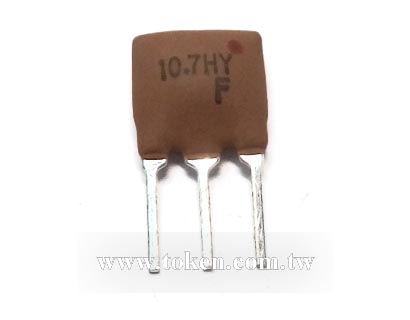

調頻用陶瓷濾波器 (LT10.7)

(LT10.7) 調頻用陶瓷濾波器 - 產品簡介

陶瓷濾波器 (LT10.7) 波形對稱性好，色散小，選擇性高。.

< >
  • 調頻用村田陶瓷濾波器 SFE10M7 相容 (LT10.7)
  • 調頻用村田 SFE10M7 FM-IF 相容陶瓷濾波器 (LT10.7)
  • 調頻用陶瓷濾波器 (LT10.7)村田 SFE10M7相容

德鍵調頻用 (LT10.7M) 系列是利用能量俘獲厚度振動模式的單片裝置，單塊集成的電路，有著高選擇性、高穩定性、低假響應等特點。這一工作原理是基於設計理論參數，獲得具有低阻帶衰耗的優良共振元件。這些參數包括壓電元件的物理尺寸、電極圖案和電極的相關質量負載效應。

根據中心頻率等級對 (LT10.7M) 進行組分。組分等級給定將用色標規格表列出的顏色進行標記，並在技術特性表中顯示中心頻率。

德鍵生產的陶瓷濾波器、諧振器、鑒頻器等壓電陶瓷產品符合 RoHS 標準，可依客戶的需求制造，若需特殊規格型式，請與德鍵電子業務聯系。

下載 PDF 版本: 調頻用陶瓷濾波器 (LT10.7)。

主要特性 :
  • 厚度振動，單塊集成的電路。
  • 尺寸（單位 mm）：7.0±2.0 × 7.0±2.0 × 4.0 max 。
  • 調頻接收機用 LT10.7M 輸入/輸出阻抗 (Ω)：330Ω。
  • 調頻接收機用 LT10.7M 系列與村田濾波器 SFE10M7 FM-IF 系列相容。
  • 低損耗型 LT10.7M A10 輸入/輸出阻抗 (Ω)：330Ω。
  • 低損耗型 LT10.7M A10 系列與村田濾波器 SFE10M7 A10 系列相容。
  • 寬窄帶型 LT10.7M 輸入/輸出阻抗 (Ω)：470Ω(MA19)， 330Ω(MA20，MHY)， 600Ω(MFP)。
  • 寬窄帶型 LT10.7M 系列與村田濾波器 SFE10M7 DBS Receiver 系列相容。

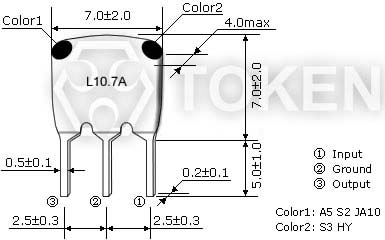

(LT10.7) 外形尺寸 (單位: mm)

LT10.7 系列 尺寸圖 尺寸圖 (單位: mm)
(LT10.7) 調頻用陶瓷濾波器
型 號 長W*高H 尺寸 (單位: mm)
LT10.7Mxx 7.0±2.0*7.0±2.0 mm
LT10.7MFP 10.0±2.0*10.0±2.0 mm

(LT10.7M) 技術特性 - 調頻接收機用（與村田濾波器 SFE10M7 FM-IF 系列相容）

型 號 3 分貝帶寬 (KHz) 20 分貝帶寬 (KHz) max 插入損耗 (dB) max 阻帶衰耗 (9-12MHz)(dB)min
LT10.7MA5 280±50 650 6 30
LT10.7MS2 230±50 600 6 40
LT10.7MS3 180±40 520 7 40
  • 輸入/ 輸出阻抗：330Ω。

(LT10.7M A10) 技術特性 - 低損耗型（與村田濾波器 SFE10M7 A10 系列相容）

型 號 3 分貝帶寬 (KHz) 20 分貝帶寬 (KHz) max 插入損耗 (dB) max 阻帶衰耗 (9-12MHz)(dB)min
LT10.7MA5A10 280±50 590 2.5±2.0 30
LT10.7MS2A10 230±50 520 3.0±2.0 35
LT10.7MS3A10 180±40 470 3.5±1.5 35
LT10.7MJA10 150±40 360 4.5±2.0 35
  • 輸入/ 輸出阻抗：330Ω。

(LT10.7M) 技術特性 - 寬窄帶型（與村田濾波器 SFE10M7 DBS Receiver 系列相容）

型 號 3 分貝帶寬 (KHz) 20 分貝帶寬 (KHz) max 插入損耗 (dB) max 阻帶衰耗 (9-12MHz)(dB)min
LT10.7MA19 350min 950 3.0±2.0 20
LT10.7MA20 330±50 680 4.0±2.0 30
LT10.7MHY 110±30 350 7.0±2.0 30
LT10.7MFP 20min 95 6.0max 24(10.7±1.0MHz)
  • 輸入/ 輸出阻抗：470Ω(MA19)， 330Ω(MA20，MHY)， 600Ω(MFP)。

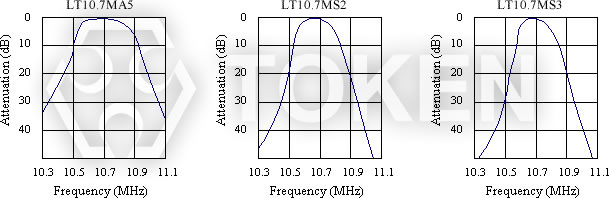

(LT10.7) 特性曲線

LT10.7M系列 特性曲線 LT10.7M系列 特性曲線

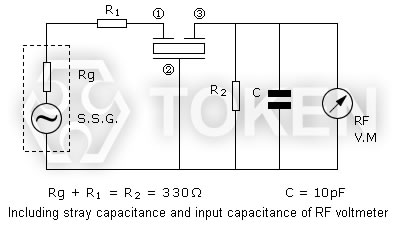

(LT10.7) 測試電路

LT10.7M系列 測試電路 (LT10.7) 系列 測試電路
(LT10.7M) 陶瓷過濾器注意事項：
  1. 使用濾波器時，最重要的是將輸入/輸出負載與阻抗 330Ω 匹配 (LT10.7MA19 為 4700Ω 匹配)。當輸入/輸出負載增加阻抗時，波形對稱性受損。

  2. 兩個直接連接的過濾器可用於高選擇性。為了減少波形變化，建議在濾波器之間輸入緩衝放大器 (AMP)。

  3. (LT10.7M) 系列採用輸入/輸出對稱結構，理論上沒有輸入/輸出方向性。實際電路可能使用不同的輸入/輸出負載條件 (例如，阻抗不匹配) 或電容負載。在這種情況下，波形會隨著濾波器的輸入/輸出方向而略有變化。(LT10.7M) 寬頻帶，20dB 時為 950 kHz，20dB 時為 95 kHz (兼容Murata 濾波器 SFELF10M7DBS 接收機)。

(LT10.7) 標准色標規格

中心頻率 色標
D:10.64MHz±30KHz 黑
B:10.67MHz±30KHz 藍
A:10.70MHz±30KHz 紅
C:10.73MHz±30KHz 橙
E:10.76MHz±30KHz 白

(LT10.7) 料號標識

LT10.7MA5 - A P

型號
LT10.7MA5
LT10.7MS2
LT10.7MS3
LT10.7MA5A10
LT10.7MS2A10
LT10.7MS3A10
LT10.7MJA10
LT10.7MA19
LT10.7MA20
LT10.7MHY
LT10.7MFP

中心頻率色碼
A 10.70MHz±30KHz 紅色點
B 10.67MHz±30KHz 藍色點
C 10.73MHz±30KHz 橙色點
D 10.64MHz±30KHz 黑色點
E 10.76MHz±30KHz 白色點
包裝方式
P 散裝
TB 編帶盒裝
