陶瓷濾波器 通訊機用 (LT 455/450 U/W)
(LT 455/450 U/W) 通訊機用陶瓷濾波器 - 產品簡介
德鍵陶瓷濾波器解決通信的 G.D.T. 特性 (村田 CF，SF兼容)
<
>

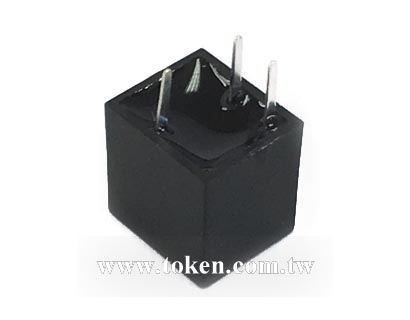

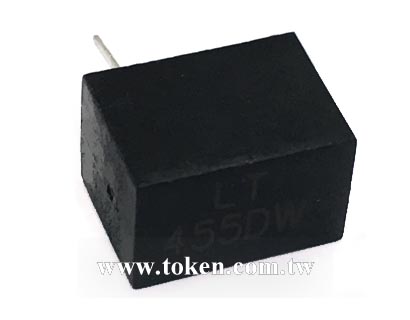

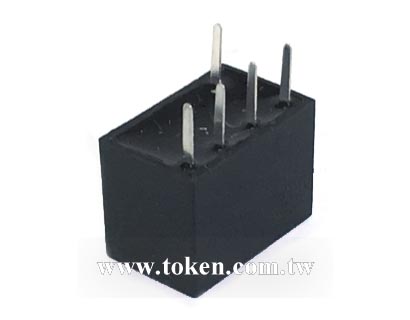

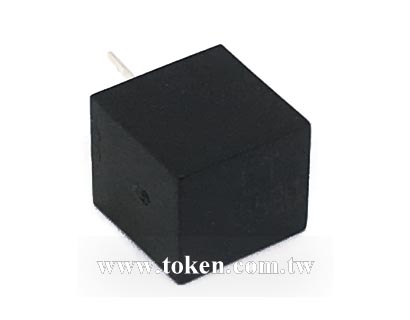

LT 455/450 U/W 通訊機用系列是由 4 個元件和 6 個元件連接組成梯狀的器件。主要應用於數碼通訊、G.D.T.、手機市場、及音箱等。
德鍵提供完整壓電元器件尺寸，頻率範圍齊全(與村田壓電陶瓷系列相容)，并提供產品目錄下載。可依客戶的需求制造，若需特殊規格型式，請與德鍵電子業務聯系。
下載 PDF 版本: 通訊機用陶瓷濾波器 (LT 455/450 U/W)。
主要特性 :
- LT 455 EU 尺寸（單位 mm）：7.0 × 8.0 × 8.0 。
- LT 455 EW 尺寸（單位 mm）：7.0 × 11.0 × 8.0 。
- 中心頻率 (fo) (KHz) 455±2.0。
- 插入損耗 (dB) 4.0，6.0。
- 輸入/輸出阻抗 (Ω)：1000，1500，2000。
- 與村田濾波器 CF，SF 系列相容。
(LT 455/450 U/W) 外形尺寸（單位: mm）
通訊機用陶瓷濾波器(LT 455 EU)尺寸圖

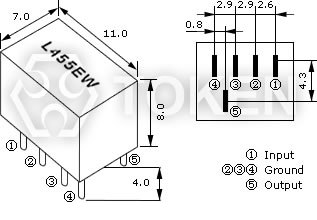

陶瓷濾波器通訊機用(LT 455 EW) 尺寸圖 |
(LT 455/450 U/W) 技術特性

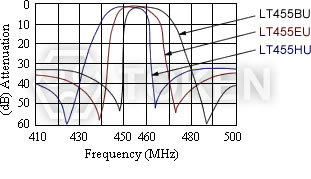

通訊機用濾波器 (LT 455 U) 特性曲線

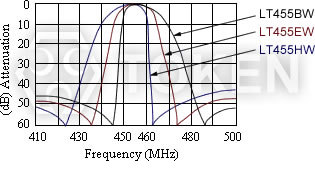

陶瓷濾波器 (LT 455 W) 特性曲線 |
||||||||||||||||
| 型 號 | 中心頻率 (KHz) |
插入損耗 (dB) max |
通帶波動 (dB) max |
6分貝帶寬 (KHz) min |
40分貝帶寬(KHz) max LT455 U |
50分貝帶寬(KHz) max LT455 W |
阻帶衰耗(dB) fo±100KHz min |
輸入/輸出 阻抗 (Ω) |
||||||||
| (LT455 U) | (LT455 W) | |||||||||||||||
| LT455AU | LT455AW | 455±2.0 | 4 | 2 | ±17.5 | ±40 | ±35 | 28 | 40 | 1000 | ||||||
| LT455BU | LT455BW | 455±2.0 | 4 | 2 | ±15 | ±30 | ±30 | 28 | 40 | 1500 | ||||||
| LT455CU | LT455CW | 455±2.0 | 4 | 2 | ±12.5 | ±24 | ±24 | 28 | 40 | 1500 | ||||||
| LT455DU | LT455DW | 455±1.5 | 4 | 2 | ±10 | ±20 | ±20 | 28 | 40 | 1500 | ||||||
| LT455EU | LT455EW | 455±1.5 | 6 | 2 | ±7.5 | ±15 | ±15 | 28 | 40 | 1500 | ||||||
| LT455FU | LT455FW | 455±1.5 | 6 | 2 | ±6 | ±12.5 | ±12.5 | 28 | 40 | 2000 | ||||||
| LT455GU | LT455GW | 455±1.5 | 6 | 2 | ±4.5 | ±10 | ±10 | 28 | 40 | 2000 | ||||||
| LT455HU | LT455HW | 455±1.0 | 6 | 2 | ±3 | ±9 | ±9 | 28 | 40 | 2000 | ||||||
| LT455IU | LT455IW | 455±1.0 | 6 | 2 | ±2 | ±7.5 | ±7.5 | 28 | 40 | 2000 | ||||||
| LT455HTU | LT455HTW | 455±1.0 | 6 | 2 | ±3 | ±9 | ±9 | 35 | 60 | 2000 | ||||||
- 同樣適用於中心頻率 450KHz 。
(LT 455/450 U/W) 測試電路

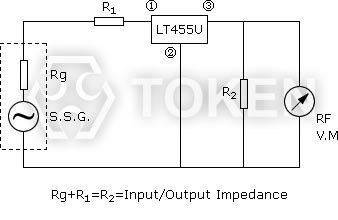

濾波器 (LT 455 U) 測試電路

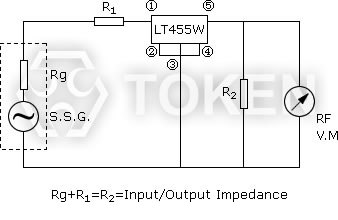

濾波器 (LT 455 W) 測試電路 |
(LT 455/450 U/W) 料號標識
| LT455BU | P | ||
 | | ||
|
|
