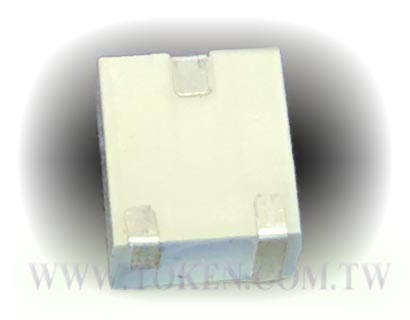

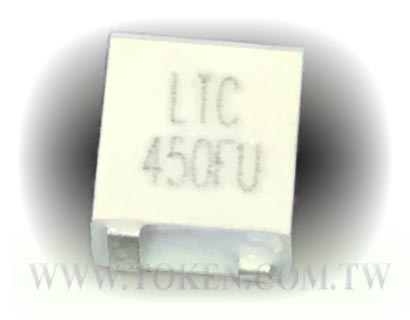

陶瓷濾波器 通訊機用 (LTC 455/450 U/W)
(LTC 455/450 U/W) 通訊機用陶瓷濾波器 - 產品簡介
德鍵陶瓷濾波器 (LTC455/450 U/W) 安裝面積小，採用靈活的印刷電路板設計，兼容村田CFUCG。
<
>
德鍵電子 LTC 455/450 U/W For IF 系列與 Murata CFUCG 系列兼容，體積小，高性能，及超薄（4.0/3.0 mm），四/六個壓電陶瓷組件組成。
此種新式結構可以更完美的安裝在可移動的通訊產品中，如手機、袖珍型呼叫器等。
下載 PDF 版本: 通訊機用陶瓷濾波器 (LTC 455/450 U/W)。
主要特性 :
- 多種帶寬可供選擇
- 操作溫度範圍：-20 ~ +80 (°C)
- 儲藏溫度範圍：-40 ~ +85 (°C)

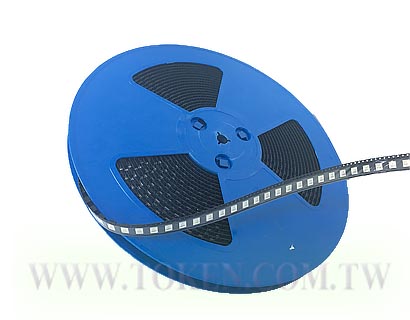

- 此組件可用自動機貼裝
- 此組件可用波峰焊，耐水洗
- 與村田濾波器 CFUCG 系列相容。
- 體積小，只有 4.0mm max. 厚度，且有更小的貼裝面積，方便 PCB 彈性設計
(LTC 455/450 U/W) 外形尺寸（單位: mm）
通訊機用陶瓷濾波器(LTC 455EU) 尺寸圖

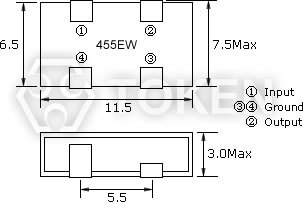

陶瓷濾波器通訊機用(LTC 455EW) 尺寸圖 |
(LTC 455/450 U/W) 技術特性

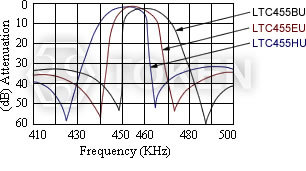

陶瓷濾波器 (LTC 455 U) 特性曲線
陶瓷濾波器 (LTC 455 W) 特性曲線 |
||||||||||||||||
| 型 號 | 中心頻率 (KHz) |
插入損耗 (dB) max |
通帶波動 (dB) max |
6分貝帶寬 (KHz) min |
40分貝帶寬(KHz) max LTC455 U |
50分貝帶寬(KHz) max LTC455 W |
阻帶衰耗 (dB) fo±100KHz min |
輸入/輸出 阻抗 (Ω) |
||||||||
| LTC 455U | LTC 455W | LTC 455U | LTC 455W | |||||||||||||
| LTC455BU | LTC455BW | 455±1.5 | 4 | 4 | 2 | ±15.0 | ±30 | ±30 | 27 | 50 | 1000 | |||||
| LTC455CU | LTC455CW | 455±1.5 | 4 | 4 | 2 | ±12.5 | ±25 | ±25 | 27 | 50 | 1000 | |||||
| LTC455DU | LTC455DW | 455±1.5 | 4 | 4 | 2 | ±10.0 | ±20 | ±20 | 27 | 50 | 1500 | |||||
| LTC455EU | LTC455EW | 455±1.5 | 6 | 4 | 2 | ±7.5 | ±15 | ±15 | 27 | 50 | 1500 | |||||
| LTC455FU | LTC455FW | 455±1.5 | 6 | 6 | 2 | ±6.0 | ±12 | ±12 | 27 | 47 | 1500 | |||||
| LTC455GU | LTC455GW | 455±1.5 | 6 | 6 | 2 | ±4.5 | ±10 | ±10 | 25 | 47 | 1500 | |||||
| LTC455HU | LTC455HW | 455±1.5 | 6 | 6 | 2 | ±3.0 | ±9.0 | ±9.0 | 25 | 47 | 1500 | |||||
| LTC455IU | LTC455IW | 455±1.5 | 6 | 6 | 2 | ±2.0 | ±7.5 | ±7.5 | 25 | 47 | 1500 | |||||
- 同樣適用於中心頻率 450KHz。
(LTC 455/450 U/W) 測試電路

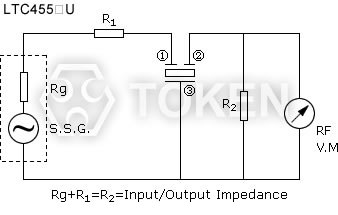

(LTC 455 U) 濾波器 測試電路

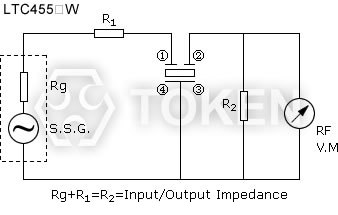

(LTC 455 W) 濾波器 測試電路 |
(LTC 455/450 U/W) 料號標識
| LTC455BU | P | ||
 | | ||
|
|
