電視機錄像機用 陶瓷濾波器 (LT MB)
(LT MB) 陶瓷濾波器 - 產品簡介
電視/VCR 陶瓷濾波器 (Murata SFE MB兼容) 4.5 MHz ~ 6.5 MHz
<
>
德鍵 LT MB 電視機錄像機用陶瓷濾波器系列是高選擇性，主要用於 2 channel multi-sound TV。有免頻率調整、高性能、耐用性高等特性。
德鍵提供完整壓電元器件尺寸，頻率範圍齊全(與村田壓電陶瓷系列相容)，并提供產品目錄下載。生產的陶瓷濾波器、諧振器、鑒頻器等壓電陶瓷產品符合 RoHS 標準，可依客戶的需求制造，若需特殊規格型式，請與德鍵電子業務聯系。
下載 PDF 版本: 陶瓷濾波器電視機錄像機用 (LT MB)。
主要特性 :
- 插入損耗 (dB) 6.0。
- 與村田濾波器 SFE MB 系列相容。
- 輸入/輸出阻抗 (Ω)：1000，600，470。
- 中心頻率 (fo) (MHz) 4.500，5.500，6.000，6.500。
- 小體積尺寸（單位 mm）：10.0 max × 10.0 max × 5.0 max 。
(LT MB) 外形尺寸 (單位: mm)
電視機錄像機用陶瓷濾波器 (LT MB) 尺寸圖 (單位: mm) |
(LT MB) 技術特性
(LT MB) 陶瓷濾波器 特性曲線 |
||||||||||||||||
| 型 號 | 標稱中心頻率 (fo)(MHz) | 3 分貝帶寬 (KHz) min | 20 分貝帶寬 (KHz) max | 插入損耗 (dB) max | 阻帶衰耗 (dB)min | 輸入/輸出阻抗 (Ω) | ||||||||||
| LT4.5MB | 4.500 | fo±60 | 530 | 6.0 | 20(4.5+0.8-1.0 MHz) | 1000 | ||||||||||
| LT5.5MB | 5.500 | fo±75 | 550 | 6.0 | 25(5.5±1MHz) | 600 | ||||||||||
| LT6.0MB | 6.000 | fo±80 | 600 | 6.0 | 25(6.0±1MHz) | 470 | ||||||||||
| LT6.5MB | 6.500 | fo±80 | 630 | 6.0 | 25(6.5+1MHz) 30(6.5-1MHz) |
470 | ||||||||||

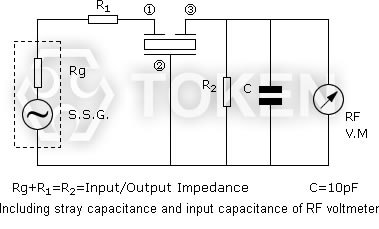

(LT MB) 測試電路
(LT MB) 濾波器 測試電路 |
(LT MB) 料號標識
| LT5.5MB | P | ||
 | | ||
|
|
