平面厚膜無感功率電阻器 (TAP120)

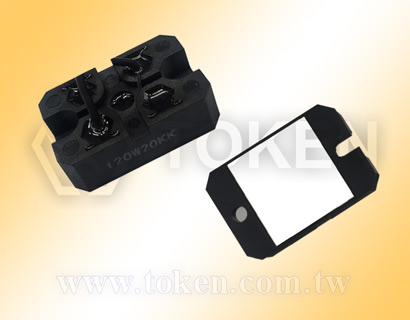

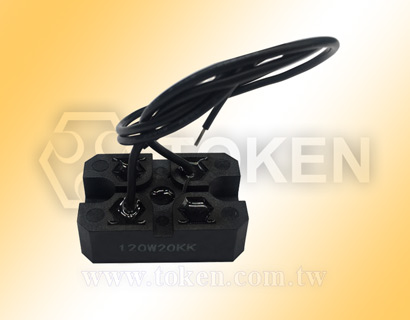

平面厚膜無感功率電阻器 (TAP120) 產品簡介
德鍵新型 (2~4) 端子平面無感厚膜大功率電阻器增強調節功率峰值穩定性。
<
>
德鍵電子致力於厚膜無感電阻器的開發, 特別專注於小型化大功率型元器件研發。
平面無感厚膜（TAP120）高功率電阻器採用高強度塑外殼 SOT227 封裝，底板電阻層為高級氧化鋁陶瓷，可優化放電效應和改善熱傳導。外殼用環氧樹脂填封裝，使端子之間的空氣距離大，達到高絕緣電阻。
功率電阻器 (TAP120) 調節功率峰值，例如當高端電子設備打開和關閉時發生的功率峰值，並且它們轉移功率浪湧。它們還有助於調節電動機的轉速，例如用於工業設備和有軌電車和機車等車輛的電動機的轉速。在電場和變電站中，它們幫助實現以直流為基礎產生的能量的傳輸。
厚膜電阻器 (TAP120) 系列提供 4 種連接組成選項。工作電壓可達1500伏，精密度公差為0.5%、1%、2%、5%、10%。當底板的中心溫度低於 85°C 時，Type 1和 Type 2 型仍可保持 120W 的全功率。
對於定制設計、非規格的公差、非標準的技術要求，或定制的特殊應用，電郵或電洽我們此產品最新資訊。
下載 PDF 版本: 平面厚膜無感功率電阻 (TAP120)。
特性 :
- 厚膜無感。
- 體積小,功率大。
- 穩定性高，阻值範圍寬。
- 高絕緣和局部放電性能。
應用 :
- 變速驅動器。
- 電源、控制裝置。
- 電信、機器人技術。
- 電機控制和其他開關設備。
(TAP120) 電氣特性 & 尺寸(單位: mm)

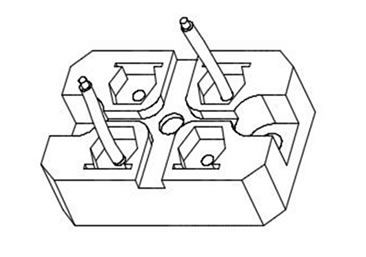

厚膜無感功率電阻 (TAP120) 結構尺寸圖 (未註明公差: ±0.3mm) |
| 電氣特性 | 標稱值 |
| 額定功率 W (底板中心溫度 ≤ 85°C) | 120W |
| 阻值範圍 (Ω) | 0.1Ω ∼ 1MΩ |
| 阻值公差 (%) | ±0.5% ∼ ±10% |
| 溫度係數 TCR (ppm/°C) (25°C～105^°C) | ±50 ppm/°C, ±100 ppm/°C, ±300 ppm/°C |
| 最大工作電壓 (VDC) | 1500V |
| 引線材料 | 硅膠線/電子線 |
| 絕緣電阻 | 500V, ≥10GΩ |
| 安裝扭矩 | M4 螺絲最大1.2Nm |
| 工作溫度範圍 (°C) | -55°C ∼ +155°C |
(TAP120) 測試條件
| 測試項目 | 測試方法 | 性能要求 |
| 短時間過負荷 | JIS-C-5201-1 4.13 1.5P 不超過 1.5 Umax 5s. |
ΔR/R ≤±(0.3%+0.1Ω). |
| 絕緣阻抗 | JIS-C-5261 6-1 500VDC. | 10GΩ 最小. |
| 絕緣耐壓 | JIC-C-5261 7-1 施以 3000VAC 或 5000VDC 於 端子與引線中間 1 分鐘. |
無明顯外觀或結構變形. |
| 振動測試 | JIS-C-5261 6-6 50HZ 振幅2mm，持續 4Hr. |
ΔR/R≤±(0.1%+0.1Ω). |
| 負載壽命 | JIS-C-5261 7-7 額定功率 2000Hrs, 底板中心溫度 < 85°C. |
ΔR/R≤±(1%+0.1Ω). |
| 冷熱衝擊 | JIS-C5201-1 4.19 -55°C ~ 125°C, 5 次循環. |
ΔR/R≤±(0.3%+0.1Ω). |
| 穩態濕熱 | JIS-C5201-1 4.24 +40°C, RH≥95% for 96Hr. |
ΔR/R≤±(0.25%+0.1Ω). |
(TAP120) 降額曲線
額定功率 VS 底板中心溫度 (降額曲線圖) |
厚膜無感功率電阻器 (TAP120) 料號標識
| TAP120 | - | 1 | - | E | - | 10R | - | K | ||||||||||||||||||||||||||||||||||||||||||
 |
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
