無磁性厚膜貼片精密高阻兆歐電阻 (HM) 系列

非磁性厚膜貼片(HI82)

非磁性厚膜高阻電阻 (HM) 產品簡介

德鍵(HM)非磁性厚膜高阻貼片系列,提供高電阻值和高溫應用性能,耐高壓、耐高溫。

< >
  • 厚膜貼片精密高阻兆歐電阻 - HM 系列

Token 的非磁性貼片電阻 (HM) 系列,適用于醫學高磁場應用領域,如電子電路位於磁共振 (MRI) 和電腦斷層掃描 (CT);或在極端環境中運行的石油和天然氣工業,如油井的下孔儀器;或在航空航太應用中的飛行控制等。

(HM)貼片電阻系列其接合區不含鎳,它們是由金屬合金製成的 PtAg,可作為厚膜漿料,適用于輥塗或浸漬工藝到包覆晶片組件區域。 可以使用標準的 SMD 焊接工藝,也適用于銀導電環氧樹脂在接合過程中使用。導電環氧樹脂的接合技術主要應用在焊接技術不能應用的情況下,如應用于受到高焊接溫度影響的溫度敏感元件,或在同一板上無包覆的半導體等。PtAg 端子適合在高溫焊接應用,可高於典型焊接的最高溫度 155°C。

同樣,(HM) 貼片電阻器不包含有機材料,沒有錫或錫鉛層,而且電阻和導電層於 850°C 高溫燒成,所以電阻晶片將不會有實質性的變化,且具有穩定的電氣特性質。 端子材料也會影響 VCR (電阻的電壓係數), 這是高壓電阻器的一個重要特性,也是 Token 專為實現低 VCR 的非磁性貼片電阻設計。

Token 非磁性、高壓、高溫、厚膜片式電阻器 (HM) 系列,由精密高阻兆歐貼片 (HMM) 和常規型兆歐高阻貼片 (HMS) 兩大類組成。尺寸有 0402、0603、0805、1206、1210、2512、和 4020 可供選擇。阻值範圍從 100KΩ 到高阻兆歐 10TΩ。工作電壓操作可達 6000V。精度公差 0.25%/0.5%/1%/2%/5%/10%/20%/30%。溫度係數低至 25ppm/°C。電壓係數 VCR 可在範圍內指定, 從低至 25ppm/V。

(HM) 厚膜精密高阻兆歐貼片,符合 RoHS 和無鉛標準,提供更有競爭力的價格和快速交貨服務。對於規格外的技術要求和特殊的應用,請與德鍵的業務代表聯繫。

下載 PDF 版本: 貼片厚膜精密兆歐高阻電阻 (HM) 系列

特性 :
  • 非磁性產品。溫度及電壓依賴性低。
  • 厚膜高阻片式電阻器。最高工作電壓可達到 6000V。
  • 端子 PtAg 電極以供粘合和焊接。
包裝方式 :
  • 散裝裝在塑料袋或管式包裝 - 每種阻值最低數量100只。
  • 編帶包裝按 IEC60296-3 - 每種阻值最少1000只。
  • 料盤直徑 180mm 或 330mm。

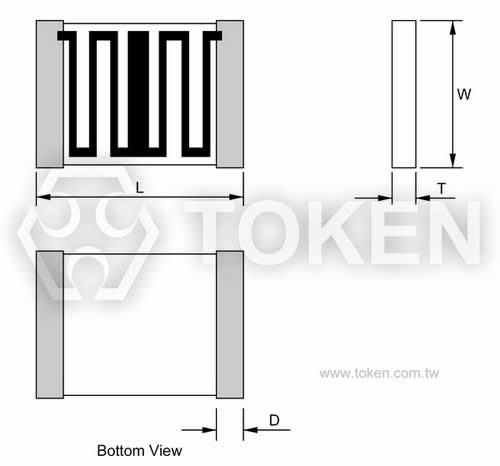

精密厚膜高阻 (HMM) - 尺寸規格 (單位: mm)

厚膜精密高阻貼片電阻 (HMM) 尺寸規格 貼片厚膜精密高阻電阻 (HMM)
尺寸規格 (單位: mm)
HMM 厚膜精密高阻貼片電阻
型號 L (mm) W (mm) T (mm) D (mm)
HMM-0805 2.00+0.15/-0.05 1.25+0.15/-0.05 0.40+0.15/-0.05 0.30+0.20/-0.10
HMM-1206 3.20+0.15/-0.05 1.50+0.20/-0.05 0.40+0.15/-0.05 0.30+0.20/-0.10
HMM-1210 3.20+0.15/-0.05 2.50+0.20/-0.05 0.50+0.15/-0.05 0.80±0.20
HMM-2010 5.10+0.15/-0.05 2.50+0.20/-0.05 0.60+0.20/-0.10 1.20±0.20
HMM-2512 6.30+0.15/-0.05 3.50+0.20/-0.05 0.60+0.15/-0.05 0.90±0.20
HMM-4020 10.20+0.20/-0.05 5.10+0.20/-0.05 0.60+0.20/-0.10 0.90±0.20
  • L = 長度,W = 寬度,T = 厚度,D = 包圍電極寬度。

常規型兆歐貼片 (HMS) - 尺寸規格 (單位: mm)

常規型兆歐高阻電阻 (HMS) 尺寸規格 常規型兆歐高阻電阻 (HMS)
尺寸規格 (單位: mm)
型號 L (mm) W (mm) T (mm) D (mm)
HMS-0402 1.04±0.05 0.50±0.05 0.30±0.05 0.10+0.10/-0.05
HMS-0603 1.50+0.15/-0.05 0.80+0.15/-0.05 0.40+0.15/-0.05 0.20+0.20/-0.10
HMS-0805 2.00+0.15/-0.05 1.25+0.15/-0.05 0.40+0.15/-0.05 0.30+0.20/-0.10
HMS-1206 3.20+0.15/-0.05 1.50+0.20/-0.05 0.40+0.15/-0.05 0.30+0.20/-0.10
HMS-1210 3.20+0.15/-0.05 2.50+0.20/-0.05 0.50+0.15/-0.05 0.80±0.20
HMS-2512 6.30+0.15/-0.05 3.50+0.20/-0.05 0.60+0.15/-0.05 0.90±0.20
HMS-4020 10.20+0.15/-0.05 5.10+0.20/-0.05 0.60+0.15/-0.05 0.90±0.20
  • L = 長度,W = 寬度,T = 厚度,D = 包圍電極寬度。

精密厚膜高阻 (HMM) - 電氣參數

型號 額定功率 P70(mW) 工作電壓 (V) 阻值範圍 (Ω) 公差 (%) 溫度係數(2) (ppm/°C) 電壓係數(3) (ppm/V)
刻槽 未刻槽
HMM-0805 125 200 600 100K - 100M 0.5/1/5/10 TC25/50/100 50ppm/V
100M↑ - 1G 2/5/10/20 TC50/100/250 250ppm/V
1G↑ - 10G 5/10/20 TC100/250 500ppm/V
10G↑ - 100G 10/20/30 TC1000/2000 1000ppm/V
100G↑ - 1T - - -
1T↑ - 10T - - -
HMM-1206 250 600 1000 100K - 100M 0.5/1/2/5/10 TC25/50/100 50ppm/V
100M↑ - 1G 2/5/10/20 TC50/100/250 100ppm/V
1G↑ - 10G 5/10/20 TC100/250 250ppm/V
10G↑ - 100G 10/20/30 TC500/1000 1000ppm/V
100G↑ - 1T 10/20/30 TC1000/2000 2000ppm/V
1T↑ - 10T - - -
HMM-1210 350 1000 1200 100K - 100M 0.5/1/2/5/10 TC25/50/100 25ppm/V
100M↑ - 1G 1/2/5/10/20 TC25/50/100 50ppm/V
1G↑ - 10G 2/5/10/20 TC50/100 100ppm/V
10G↑ - 100G 5/10/20/30 TC500/1000 500ppm/V
100G↑ - 1T 5/10/20/30 TC500/1000 1000ppm/V
1T↑ - 10T - - -
HMM-2010 500 1500 2000 100K - 100M 0.5/1/2/5/10 TC25/50/100 25ppm/V
100M↑ - 1G 1/2/5/10/20 TC25/50/100 50ppm/V
1G↑ - 10G 2/5/10/20 TC50/100 100ppm/V
10G↑ - 100G 5/10/20/30 TC250/500 500ppm/V
100G↑ - 1T 5/10/20/30 TC500/1000 1000ppm/V
1T↑ - 10T - - -
HMM-2512 1000(1) 2000 3000 100K - 100M 0.5/1/2/5/10 TC25/50/100 10ppm/V
100M↑ - 1G 1/2/5/10/20 TC25/50/100 25ppm/V
1G↑ - 10G 2/5/10/20 TC500/100 100ppm/V
10G↑ - 100G 5/10/20/30 TC250/500 250ppm/V
100G↑ - 1T 5/10/20/30 TC500/1000 500ppm/V
1T↑ - 10T 10/20/30 TCR VCR on request
HMM-4020 1500(1) 4000 6000 100K - 100M 0.25/.../10 TC25/50/100 10ppm/V
100M↑ - 1G 0.5/.../20 TC25/50/100 10ppm/V
1G↑ - 10G 1/2/5/10/20 TC25/50/100 25ppm/V
10G↑ - 100G 2/5/10/20/30 TC250/500 100ppm/V
100G↑ - 1T 5/10/20/30 TC500/1000 250ppm/V
1T↑ - 10T 10/20/30 TCR VCR on request
  • (1) 如果想獲得持續的功率耗散,焊接區域的面積應能保證足夠的熱傳導。
  • (2) 溫度係數 25/50: 溫度範圍 +25°C ~ +85°C; (3) 電壓係數: 典型值。
  • 較低公差、溫度係數和電壓係數可按要求和協議供貨。

常規型兆歐貼片 (HMS) - 電氣參數

型號 額定功率 P70(mW) 工作電壓 (V) 阻值範圍 (Ω) 公差 (%) 溫度係數(2) (ppm/°C) 電壓係數(3) (ppm/V)
刻槽 未刻槽
HMS-0402 50 30 90 1M - 100M 5/10/20 TC100/250 500ppm/V
100M↑ - 500M 5/10/20 TC250/500 1000ppm/V
500M↑ - 1G 5/10/20 TC250/500 1000ppm/V
1G↑ - 10G 10/20/30 TC1000/2000 2000ppm/V
10G↑ - 100G - - -
100G↑ - 1T - - -
HMS-0603 75 75 200 1M - 100M 1/5/10/20 TC100/250 250ppm/V
100M↑ - 500M 2/5/10/20 TC100/250 250ppm/V
500M↑ - 1G 5/10/20 TC250/500 500ppm/V
1G↑ - 10G 5/10/20/30 TC500/1000 2000ppm/V
10G↑ - 100G 10/20/30 TC1000/2000 5000ppm/V
100G↑ - 1T - - -
HMS-0805 125 100 300 1M - 100M 1/5/10/20 TC50/100 100ppm/V
100M↑ - 500M 2/5/10/20 TC100/250 250ppm/V
500M↑ - 1G 5/10/20 TC250/500 250ppm/V
1G↑ - 10G 5/10/20 TC500/1000 1000ppm/V
10G↑ - 100G 10/20/30 TC1000/2000 2000ppm/V
100G↑ - 1T 10/20/30 TC3000 5000ppm/V
HMS-1206 250 200 600 1M - 100M 1/5/10/20 TC25/50/100 100ppm/V
100M↑ - 500M 2/5/10/20 TC50/100/250 100ppm/V
500M↑ - 1G 5/10/20 TC100/250 250ppm/V
1G↑ - 10G 5/10/20 TC500/1000 1000ppm/V
10G↑ - 100G 10/20/30 TC1000/2000 2000ppm/V
100G↑ - 1T 10/20/30 TC3000 5000ppm/V
HMS-1210 350 300 900 1M - 100M 1/5/10/20 TC25/50/100 50ppm/V
100M↑ - 500M 2/5/10/20 TC50/100/250 100ppm/V
500M↑ - 1G 5/10/20 TC100/250 100ppm/V
1G↑ - 10G 5/10/20 TC250/500 500ppm/V
10G↑ - 100G 5/10/20 TC500/1000 1000ppm/V
100G↑ - 1T 5/10/20/30 TC1000/2000 2000ppm/V
HMS-2512 1000(1) 1000 2000 1M - 100M 1/.../20 TC25/50/100 10ppm/V
100M↑ - 500M 1/5/10/20 TC25/50/100 25ppm/V
500M↑ - 1G 1/5/10/20 TC100/250 25ppm/V
1G↑ - 10G 2/5/10/20 TC250/500 100ppm/V
10G↑ - 100G 5/10/20 TC250/500 250ppm/V
100G↑ - 1T 5/10/20 TC500/1000 500ppm/V
HMS-4020 1500(1) 4000 6000 1M - 100M 1/.../10 TC25/50/100 5ppm/V
100M↑ - 500M 0.5/1/5/10/20 TC25/50/100 10ppm/V
500M↑ - 1G 1/5/10/20 TC25/50/100 10ppm/V
1G↑ - 10G 2/5/10/20 TC50/100 25ppm/V
10G↑ - 100G 5/10/20/30 TC100/250 100ppm/V
100G↑ - 1T 5/10/20/30 TC250/500 250ppm/V
  • (1) 如果想獲得持續的功率耗散,焊接區域的面積應能保證足夠的熱傳導。
  • (2) 溫度係數 25/50: 溫度範圍 +25°C ~ +85°C; (3) 電壓係數在 10V 和 100V 之間測量。
  • 較低公差、溫度係數和電壓係數可按要求和協議供貨。

精密高阻貼片 (HMM) - 特性參數

項目 特性
溫度範圍 Temperature range -55°C ~ +155°C
氣候類型按 IEC60068 Climatic category acc. to IEC 60068 55/155/56
可焊性按 IEC60068 T2-20, Ta 方法1(4)
Max. soldering temperature acc. IEC60068 T2-20, Ta Meth.1(4)
235°C 5s
耐焊接熱按 IEC60068 T2-20, Tb 方法 1A
Max. soldering temperature acc. IEC60068 T2-20, Tb Meth.1A
260°C 10s
長期穩定性 Long term stability <1G <10G ≥10G
高溫貯存 125°C/1000h Storage 125°C/1000h <0.5% <1% <2%
壽命 70°C/1000h Load life 70°C/1000h <0.25% <0.5% <1%
  • (4) 裝運后至6個月要求貯存在氮氣或真空乾燥包裝中。
  • 未列特性按 CECC40401-802。

常規型兆歐貼片(HMS) - 特性參數

項目 特性
溫度範圍 Temperature range -55°C ~ +155°C
氣候類型按 IEC60068 Climatic category acc. to IEC 60068 55/155/56
可焊性按 IEC60068 T2-20, Ta 方法1(4)
Max. soldering temperature acc. IEC60068 T2-20, Ta Meth.1(4)
235°C 5s
耐焊接熱按 IEC60068 T2-20, Tb 方法 1A
Max. soldering temperature acc. IEC60068 T2-20, Tb Meth.1A
260°C 10s
長期穩定性 Long term stability <1G <10G ≥10G
高溫貯存 125°C/1000h Storage 125°C/1000h <1% <2% <5%
壽命 70°C/1000h Load life 70°C/1000h <0.5% <1% <2%
  • (4) 裝運后至6個月要求貯存在氮氣或真空乾燥包裝中。
  • 未列特性按 CECC40401-802。

精密高阻貼片 (HMM) - 料號標識

HMM 0805 1G M E
型號
HMM
額定功率 (W)
0805 125mW
1206 250mW
1210 350mW
2010 500mW
2512 1000mW
4020 1500mW
阻值 (Ω)
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
1T 1TΩ
10T 10TΩ
阻值公差 (%)
C ±0.25%
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
M ±20%
N ±30%
溫度係數 (ppm/°C)
C ±25ppm/°C
D ±50ppm/°C
E ±100ppm/°C
L ±250ppm/°C
I ±500ppm/°C
R ±1000ppm/°C
S ±2000ppm/°C

常規型兆歐貼片 (HMS) - 料號標識

HMS 0402 1G M E
型號
HMS
額定功率 (W)
0402 50mW
0603 75mW
0805 125mW
1206 250mW
1210 350mW
2512 1000mW
4020 1500mW
阻值 (Ω)
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
1T 1TΩ
阻值公差 (%)
F ±1%
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
M ±20%
N ±30%
溫度係數 (ppm/°C)
C ±25ppm/°C
D ±50ppm/°C
E ±100ppm/°C
L ±250ppm/°C
I ±500ppm/°C
R ±1000ppm/°C
S ±2000ppm/°C
T ±3000ppm/°C

  • 如果沒有提供溫度係數、測量電壓和包裝方式的要求,則依標準值的最大值供貨,測量電壓為10V,包裝是散裝。
