德鍵電子進一步擴展高壓元器件,針對具有挑戰性應用的解決方案,並為高壓測量電路引入厚膜精密電阻分壓器 (HI80M)。新電阻分壓器 (HI80M) 的推出是為了完善能源,醫療,工業和儀器儀表市場不斷增長的需求。

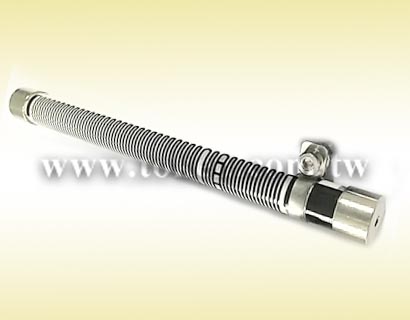

厚膜技術允許在平坦或圓柱形基板上印刷高電阻值。不僅可以獲得高阻值,並且可以將高電壓施加到厚膜產品上,而電阻值幾乎沒有變化。 使用蛇形圖案印刷許多厚膜電阻器。這種模式有助於降低電感,是在穩定頻率的應用中的首選。
隨著新興行業的擴大,對這類元器件的需求也在增長。如便攜式除顫器,高壓 PSU,車載儀表,TWT電源,雷達系統,X 射線系統,分析設備,高分辨率 CRT 顯示器等應用,都要求組件具有嚴格的公差,優異的溫度係數 (TCR),負載穩定性和極高的阻抗值,能夠提供最佳空間,重量和成本組合的封裝。

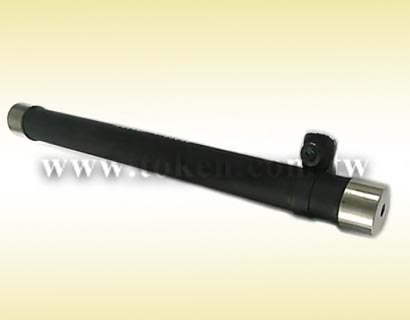

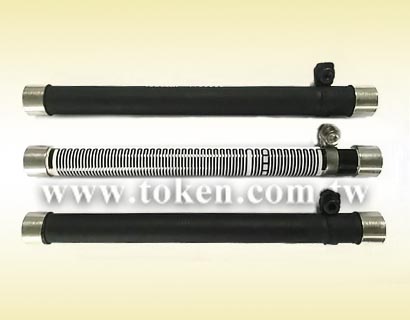

圓柱形 (HI80M) 具有高品質,高電壓,多功能,無感,厚膜精密分壓電阻器,可從德鍵獲得。精密分壓器 (HI80M) 提供高達 80 KVdc 的電壓處理能力,工作溫度範圍為 -55°C 至 +125°C,寬廣的電阻範圍 2MΩ 至 1GΩ,R2/(R1+R2) 電阻比 1:1000 至 1:20000,功率可達 41W。
高壓精密分壓電阻器 (HI80M) 符合 RoHS 指令和無鉛。如需協助您所指定的精密高壓分壓器應用,請聯繫德鍵電子。我們可以提供基於產品目錄中,高壓電阻器組合的高壓分壓器解決方案,或者利用我們完善的功能在匹配電阻器組中提供更高的精度。
下載 PDF 版本: 精密圓柱形高壓分壓電阻器 (HI80M)。
![]() |
||||||||

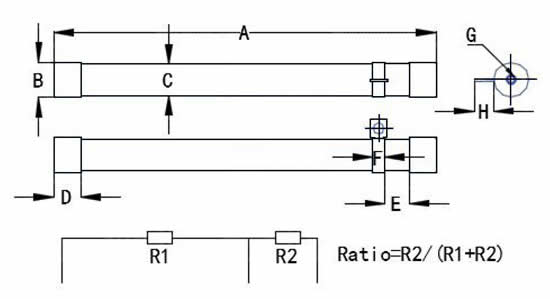

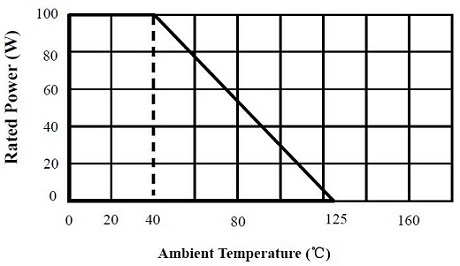

規格 | A±2 | B±0.2 | C±0.5 | D±2 | E±1 | F±0.5 | G | H±2 |
HI80M-156 | 156 | 14.5 | 13.5 | 10 | 8.5 | 5 | M4 | 10 |
HI80M-310 | 310 | 33 | 32 | 14 | 40 | 7 | M6 | 10 |
項目 | 規格 | |||||
料號 | HI80M-156 | HI80M-310 | ||||
功率 Power (W) (at 40°C) | 12W | 41W | ||||
U Max Working Voltage 最大工作電壓 (V) | 40KVDC | 80KVDC | ||||
阻值範圍 Resistance Range (R) (R1+R2) | 2M~1G | 5M~1G | ||||
絕對溫度係數 Absolute TCR (ppm/°C)(25°C~85°C) | ±50ppm/ ±100ppm | ±25ppm | ±15ppm | ±50ppm/ ±100ppm | ±25ppm | ±15ppm |
相對溫度係數 Relative TCR (ppm/°C) (25°C~85°C) | ±25ppm | ±15ppm | ±10ppm | ±25ppm | ±15ppm | ±10ppm |
絕對阻值精度 Absolute Resistance Tolerance (%) | ±0.25%~±5% | ±0.25%~±5% | ±0.25%~±5% | ±0.25%~±5% | ±0.25%~±5% | ±0.25%~±5% |
相對阻值精度 Relative Resistance Tolerance (%) | ±0.25%~±0.5% | ±0.1%~±0.5% | ±0.1%~±0.5% | ±0.25%~±0.5% | ±0.1%~±0.5% | ±0.1%~±0.5% |
絕緣電壓 Insulation Voltage (V) | >1000VDC | |||||
阻值比 Resistive Ratio: R2/(R1+R2) | 1:1000 to 1:20000 | |||||
操作溫度 Operating Temperature Range (°C) | -55°C~+125°C | |||||
塗裝 Coated | 樹脂 Silicone | |||||
端子 Terminal | 鍍鎳銅蓋 Nickel plated copper cap | |||||
過負載 Overload | 5 倍額定功率且不超過 1.5 U Max 5秒, R≤±(0.2%+0.05Ω) | |||||
負載壽命 Load Life | 1000Hrs. 額定功率,ΔR≤±(0.5%+0.05Ω) | |||||
穩態濕熱 Steady heat | 40°C,RH≥95%, 240Hrs,ΔR≤±(0.4%+0.05Ω) | |||||
冷熱衝擊 Rapid Change of Temperature | -55~155°C at 5 次循環,ΔR≤±(0.2%+0.05Ω) |
![]() |
HI80M | 156 | C2C3 | 20M | 5K | JD | ||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
