玻璃釉膜棒狀高壓電阻器 (RI80) 系列
玻璃釉膜棒狀高壓電阻器 (RI80) 產品簡介
德鍵玻璃釉膜棒狀高壓電阻器(RI80)，精密蛇形轉印圖案設計能力，實現高電壓高功率電阻器。
<
>
德鍵電子 RI80 高壓電阻器是專門設計為一般用途的工業高壓系統應用。RI80 採用特殊的厚膜金屬釉膜電阻元件和蛇形圖案設計 (Serpentine Pattern Design)，提供理想的成本效益，穩定性高，精度精確，耐高電壓的特點，適用於多種測量，分壓器電路和控製功能，交直流或脈沖電路，及高壓電力電子設備。
RI80 精密高壓電阻器系列，在高壓環境中能夠吸收大量能量，並同時保持無感/低感和重負載特性。可提供客戶自定義的設計和緊密公差要求。
採用特殊的陶瓷芯材料及最新的加工技術處理，德鍵控製非常嚴格生產製程，生產性能穩定的棒狀玻璃釉膜高壓電阻器，工作溫度從 -55°C 至 +70°C。高電壓處理能力高達 35 千伏。德鍵的 RI80 這種獨特的精密蛇形轉印製程，提供多樣化的尺寸，電極端口，及特殊電阻值。RI80 非凡的穩定性能提高妳高壓系統的性能。
RI80 系列如需高功率，高電壓，或阻值不在公稱範圍內，或特殊尺寸等特殊系列電阻，請與德鍵業務接洽，並取得最新的產品信息。
下載 PDF 版本: 玻璃釉膜棒狀高壓電阻器 (RI80)。
特性 :
- 額定功率範圍從 1W 到 300W。最大工作電壓從 10KV 到 35KV.
- 溫度係數範圍從 200 ppm/°C 到 400 ppm/°C.
- 高阻值範圍從 1 Megohm 到 1000 Megohm。
- 電阻公差精度有 G( ±2%), J(±5%), K(±10%).
應用 :
- 沖擊電壓發生器。電弧爐阻尼，能源研究。脈沖調製器，雷達脈沖形成網絡。
- 電容器的消弧電路，高電壓緩沖電路。X-ray/顯像設備，和 EMI/閃電抑製。

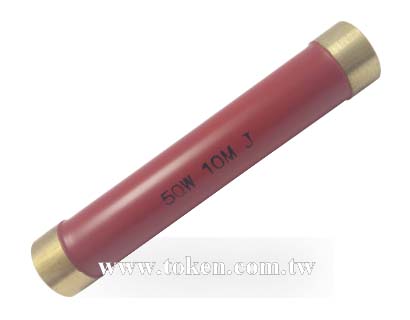

(RI80) 棒狀玻璃釉膜 - 規格尺寸 (單位: mm)
棒狀玻璃釉膜高壓電阻器 (RI80)

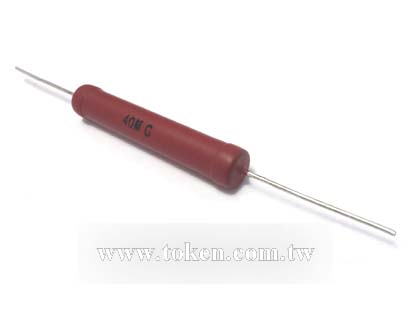

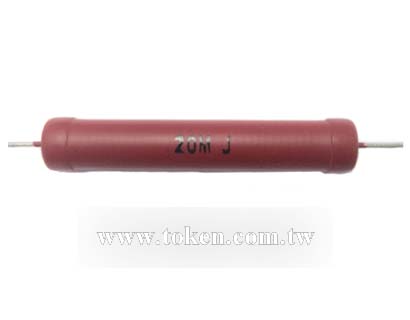

(RI80) 類型:a 尺寸圖 (單位: mm)棒狀耐脈衝高壓電阻器

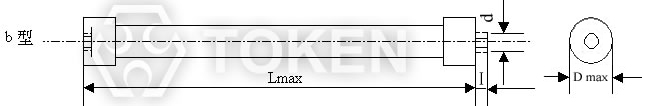

(RI80) 類型:b 尺寸圖 (單位: mm)棒狀耐沖擊高壓電阻器
(RI80) 類型:c 尺寸圖 (單位: mm)棒狀大功率高壓電阻器 |
| 型號 | 額定功率 (W) |
結構型式 | 尺寸 (單位：mm) | 阻值範圍 (Ω) |
溫度係數 (10-6/°C) | 最大工作電壓 (KV) |
使用溫度 (°C) |
阻值公差 (%) |
|||
| Lmax | Dmax | I | d | ||||||||
| RI80-1 | 1 | a | 30±2 | 9±1 | 30±3 | 0.7±0.1 | 1R ~ 1T | 1R≤R<1G, (±100ppm) 1G≤R<10G, (±200ppm) 10G≤R<100G, (±300ppm) 100G≤R≤1T, (±500ppm) |
10 | -55°C ~ +70°C |
F( ±1%) G( ±2%) J(±5%) K(±10%) |
| RI80-2 | 2 | a | 50±2 | 9±1 | 30±3 | 0.7±0.1 | 15 | ||||
| RI80-3 | 3 | a | 65±2 | 9±1 | 30±3 | 0.7±0.1 | 15 | ||||
| RI80-5 | 5 | a | 100±2 | 9±1 | 30±3 | 1±0.1 | 25 | ||||
| RI80-10 | 10 | a | 144±2 | 11±1 | 30±3 | 1±0.1 | 30 | ||||
| RI80-10 | 10 | b/c | 147±2 | 11±1 | 6±1 | M4 | 30 | ||||
| RI80-20 | 20 | b/c | 116±2 | 17±1 | 10±1 | M6 | 1R ~ 1G | 30 | |||
| RI80-25 | 25 | b/c | 116±2 | 19±1 | 10±1 | M6 | 30 | ||||
| RI80-30 | 30 | b/c | 116±2 | 19±1 | 10±1 | M6 | 30 | ||||
| RI80-50 | 50 | b/c | 116±2 | 21±1 | 10±1 | M6 | 30 | ||||
| RI80-80 | 80 | b/c | 130±2 | 27±1 | 10±1 | M6 | 30 | ||||
| RI80-100 | 100 | b/c | 160±2 | 27±1 | 10±1 | M6 | 35 | ||||
| RI80-150 | 150 | b/c | 210±2 | 27±1 | 10±1 | M6 | 1R ~ 200M | 35 | |||
| RI80-200 | 200 | b/c | 260±2 | 27±1 | 10±1 | M6 | 35 | ||||
| RI80-300 | 300 | b/c | 310±2 | 33±1 | 10±1 | M6 | 35 | ||||
- 額定持續工作電壓 (RCWV)，應由公式計算 RCWV = √ 額定功率 × 電阻值 (Ω)
- 當 RCWV 大於規格的最大工作電壓，RCWV = 規格的最大工作電壓。
(RI80) 先進無感技術及玻璃釉膜的蛇形轉印圖案設計
無電感量性能特點：
- RI80 無感設計，採用了玻璃釉膜蛇形電阻皮膜圖樣設計模式，電阻皮膜可設計為曲折線與通電電流方向相反，
從而實現在整個電阻長度的最大電通量，及電感量中和互消。 - 這種高效率的無電感量設計，不會降額的任何電阻性能優勢，非常適合要求高頻率的產品應用。
蛇形圖案絲印設計：
- RI80 型高壓電阻器，精密結合德鍵的厚膜技術 - 無感蛇紋電阻皮膜絲網轉印工藝，將矽樹脂塗層印刷到精密陶瓷基板上。
- 採用先進電腦輔助設計 (CAD)，將電阻皮膜蛇紋路徑與電阻塗料路徑圖案依電阻值調適到最佳化，提供了一個完整高壓無感電阻器的封裝。
- 帽蓋或引線腳焊接組裝，壓入電阻瓷棒兩端，精加工電阻器，以提供堅固的終端電極連接。
(RI80) 棒狀大功率高壓電阻器 - 料號標識
| RI80 | 1W | a | 51M | G | ||||||||||||||||||||||||||||
 |
|
|
|
|
||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||
