加長引線型功率鋁盒, 黃金鋁殼電阻器 (AHL)

加長引線型黃金鋁殼電阻器 - (AHL) 產品簡介

德鍵(AHL)加長引線型黃金鋁盒電阻器,簡化您的電路設計。

< >
  • 加長引線型黃金鋁盒電阻 - AHL 系列

德鍵電子 AHL 系列延長導線型功率黃金鋁盒電阻器,提供設計工程師靈活的 PCB 及設備儀器連接設計,達到跨越電路路徑中不能連接的點。

AHL 系列是應因市場需求,由 AH 系列加長引線產品的延伸,兩系列的功能特性相同,外殼採用鋁合金製造,表面具有散熱溝槽,體積小,功率大,耐高溫,過載能力強,具有耐氣候性、高精度,標準低電感電阻,高穩定,強架構,其變通性佳多重組合選擇,有利于機械保護,更方便使用者安裝。

德鍵 AHL 系列是一個高性能的軸式電阻器,配置靈活連接的延長導線端子。其鋁外盒硅灌注結構設計,具有高散熱性,高功耗,比傳統的軸向電阻具有更高的額定功率,更佳的耐震性、耐衝擊性,更適合在嚴苛的環境下工作。

金屬外殼的 AHL 系列具有高散熱的特點,能保持高度穩定的運作,其底部可以穩固的安裝任何機箱或散熱片表面。

德鍵 AHL 系列符合 RoHS 和無鉛標準。對於規格外參數和客戶定製的特殊應用,請與德鍵業務部門聯繫,商討細節。

下載 PDF 版本: 加長引線型黃金鋁殼電阻器 (AHL)。
需標準型功率鋁盒電阻器,請至標準型功率型鋁盒電阻器 (AH)。

無電感量特性 :
    採用 Ayrton Perry 無感繞線工藝,利用交叉繞線抵消電感寄生。請於料號標識編號後加上“N”。

特性 :
  1. 高穩定性,堅固架構,高功率,小尺寸,和超精密。
  2. 加長型引線,使得設計更有彈性,安裝更方便。
  3. 鋁殼允許底盤安裝,並提供散熱能力。
  4. 提供標準繞組及無電感量繞組類型。

通用規格 :
  1. 電阻公差:±10%, ±5%.
  2. 工作溫度範圍: -55°C to +275°C.
  3. 功率範圍: 25W to 150W 提供 4 種規格選擇。
  4. 絕緣耐壓: AHL-25 1000V, AHL-50 1500V, AHL-150 2500V。

加長引線型鋁盒電阻 (AHL) 組成結構

密封材料
端帽 不銹鋼
核心 氧化鋁或陶瓷
外層 鍍上一層鋁
元素 銅和鎳合成, 鎳鉻合成或銅
電線
(14AWG)
AHL-25, AHL-25N AHL-50, AHL-50N AHL-150, AHL-150N AHLA-150, AHLA-150N
長度=160mm 長度=340mm 長度=500mm 長度=300mm
標準端子 LVA2-250, Cu (Nickel-plate), W7.5 × L10mm

注意: 產品尺寸可能變更,請以實際產品尺寸或本公司最新規格書為準.

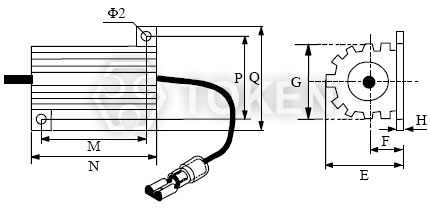

引線延長功率型系列 (AHL-25, AHL-50) 尺寸

引線延長功率型 (AHL-25, AHL-50) 尺寸圖引線延長功率型 (AHL-25, AHL-50) 尺寸圖
類型 尺寸 (Unit: mm)
E F G H M N P Q
AHL-25
AHL-25N
13 7 14.3 2 18.3 27 20 27
AHL-50
AHL-50N
15.5 7.3 16 2 40 50 22 29

注意: 產品尺寸可能變更,請以實際產品尺寸或本公司最新規格書為準.

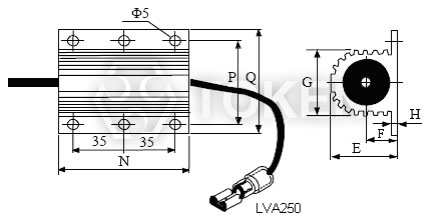

引線延長功率型系列(AHL-150, AHLA-150) 尺寸

Exte引線延長功率型 (AHL-150, AHLA-150) 尺寸圖Exte引線延長功率型 (AHL-150, AHLA-150) 尺寸圖
類型 尺寸 (Unit: mm)
E F G H N P Q
AHL-150
AHL-150N
45 9.6 46 5 92 57 72
AHLA-150
AHLA-150N
26 11.5 27 3.5 97 37 48

注意: 產品尺寸可能變更,請以實際產品尺寸或本公司最新規格書為準

LVA250 Terminals 端子尺寸

LVA250 Terminals 尺寸圖LVA250 Terminals 尺寸圖
Suitable for 14~16AWG lmax=15A Unit: mm Tol.: ±0.2mm
ITEM NEMA-TAB Thickness B L H
LVA 2-250 0.8 × 6.35 0.4 7.4 2.3 4.3 21.0 10.0

注意: 產品尺寸可能變更,請以實際產品尺寸或本公司最新規格書為準.

引線延長功率型系列 (AHL) 功能特性規格

類型 額定功率 (W) 阻值範圍(Ω) 最大工作電壓(V) 鋁質散熱片外盒 (Aluminum chassis)
有感量 無感量 有感量 無感量
AHL-25 25 0.012~15K - 500 - 0.040 [1.0] Alum.Plate, 167 in2[1077 cm2]
AHL-25N 25 - 0.02~5.5K - 300 0.040 [1.0] Alum.Plate, 167 in2[1077 cm2]
AHL-50 50 0.01~40K - 1300 - 0.059 [1.5] Alum.Plate, 291 in2[1877 cm2]
AHL-50N 50 - 0.02~12K - 600 0.059 [1.5] Alum.Plate, 291 in2[1877 cm2]
AHL-150 150 0.4~50K - 1900 - 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2]
AHL-150N 150 - 0.12~25K - 1340 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2]
AHLA-150 150 0.4~50K - 1900 - 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2]
AHLA-150N 150 - 0.12~25K - 1340 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2]

注意:產品尺寸可能變更,請以實際產品尺寸或本公司最新規格書為準.

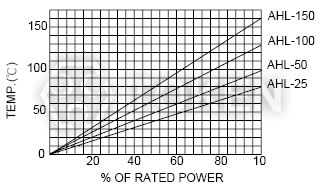

引線延長功率型系列 (AHL) 表面溫度與功率負載(散熱板) 曲線圖

表面溫度與功率負載(散熱板) 曲線圖表面溫度與功率負載(散熱板) 曲線圖

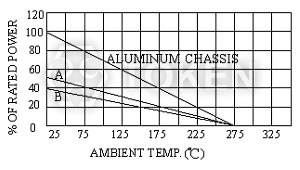

引線延長功率型系列 (AHL) 環境溫度 降額曲線

引線延長功率型系列 (AHL) 環境溫度 降額曲線引線延長功率型系列 (AHL) 環境溫度 降額曲線

降額曲線於環境溫度高於 25°C, 參附圖。
所有安裝指定散熱片類型的鋁外殼曲線。
曲線 A, B 未散熱片類型。

  1. 曲線 A:
    AHL 25W 單元,
    未安裝散熱片。
  2. 曲線 B:
    AHL 50W,
    AHL 100W 和
    AHL 250W 單元, 未安裝散熱片。

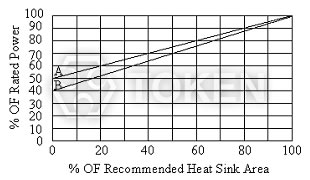

引線延長功率型系列 (AHL) 散熱片 降額曲線

引線延長功率型系列 (AHL) 散熱片 降額曲線引線延長功率型系列 (AHL) 散熱片 降額曲線

當散熱片的面積縮小,曲線降額。

  1. 曲線 A:
    AHL-25 尺寸。
  2. 曲線 B:
    AHL-50,
    AHL-100 和
    AHL-250 尺寸。

引線延長功率型系列 (AHL) 電器特性條件

參數 測試條件 規格
短時間過載 5 × 額定功率 - 5sec. Δ R±(2%+0.1Ω) Max.
溫度系數 溫度 40°C 濕度 95% DC 100V 500Hr Δ R±(1%+0.1Ω) Max.
濕度耐久性 溫度 40°C 濕度 95% 1/10 × 額定功率
(1.5Hr on-0.5Hr OFF) - 重復 200Hr
Δ R±(1%+0.1Ω) Max.
耐久性 加載功率 (鋁殼)
(1.5小時 0.5小時關) 重復1000小時
Δ R±(5%+0.1Ω) Max.
振動 10c/s~50c/s~10c/s (1Min) - 2小時
平行和正確的角度
Δ R±(1%+0.05Ω) Max.
熱沖擊 260±5°C, 10±1Sec. Δ R±(1%+0.05Ω) Max.
介質耐壓 AHL-25 1000V AHL-50 1500V
AHL-100, AHL-150 2000V
Δ R±(0.5%+0.05Ω) Max.
絕緣抵抗 在同樣的介質耐壓測試條件下,
加載500V和絕緣性阻值測試
10MΩ Min.
引出端強度 扭轉測試 (30 sec Min) 4.5kg
Δ R±(0.2%+0.05Ω) Max.

引線延長功率型系列 (AHL) 料號標識

AHL 50 N L340 14AWG 510R K
型號
AHL
AHLA
額定功率 (W)
25 25W
50 50W
150 150W
感量 (N)
有感量
N 無感量
電線長度(min.)
L160
L340
L500
L300
電線類型
14AWG
阻值 (Ω)
R51 0.51Ω
5R1 5.1Ω
51R 51Ω
510R 510Ω
5K1 5.1KΩ
47K 47KΩ
47K3 47.3KΩ
阻值精度 (%)
A5 ±0.05%
J ±5%
K ±10%
