超薄型 電力鋁殼電阻器 (AL)

鋁外殼電力型電阻器 - (AL 產品簡介)

(AL) 德鍵電力型鋁合金外殼電阻器,超輕薄,散熱快,解決熱積累。

< >
  • 電力超薄鋁合金外殼電阻器 - AL 系列
  • 電力超薄鋁合金外殼電阻器 - AL 系列
  • Wirewound Aluminum Encased Power Resistor - AL Series
  • Wirewound Aluminum Encased Power Resistor - AL Series
  • Wirewound Aluminum Encased Power Resistor - AL Series
  • Wirewound Aluminum Encased Power Resistor - AL Series

德鍵电子超薄铝壳电阻 (AL) 系列,外型可分 ASQ 船形铝壳电阻,ASP 超薄铝壳电阻,ASZ 梯形铝壳电阻三种。采铝合金外壳平板核心技术,架构了超薄型可散热铝壳线绕电阻器 AL 系列,比传统线绕功率电阻具有更优越的热传输特性,模具种类多达 58 种,适合不同环境的安装和使用。

AL 大电力铝壳电阻系列,是由弹簧合金电阻体与成形铝壳之组合,经高温阳极处理后,再以特殊不燃性耐热水泥充填,待阴干,再藉由高温处理固定绝缘而成。常作为刹车电阻器、泄放电阻器、老化电阻器、制动电阻器使用。根据不同场合和使用习惯,又可称做铝外壳电阻器、铝外盒电阻、制动电阻、刹车电阻、负载电阻、放电电阻、老化电阻、限流电阻、泄放电阻或充电电阻等。

AL 超薄系列大电力电阻器,其铝合金外壳与耐热水泥充填固定结构,不怕外来之机械力量与尘埃环境,不但功率大而且坚固,耐震,散热良好,和与阻抗变化成正比的低温度系数 (TCR)。该产品易于使用和安装,这适合于多种应用。高于同行同等规格或要求的 1.2 倍以上余量生产,功率更足,可以长时间负载及频繁冲击。应用领域包括工业机械,负载测试,电力分配,仪器和自动化控制装置。

德鍵 AL 系列符合 RoHS 和无铅标准。生产周期为 5-7 天,广泛用于起重、变频器、电梯、电力、船舶、电源、焊接、风力发电、航空、军工、自动化设备、太阳能发电、铁路系统等行业,可以根据客户的需要,制作成电阻箱或电阻柜。对于规格外惨数和客护定制的特殊应用,请与德鍵业务部门联系,商讨细节。

下載 PDF 版本: 超薄 電力鋁殼電阻 船型梯型鋁殼電阻 (AL)。

結構 :
  1. 核心繞線電阻器採用高級合金電阻線,應用平板核心技術,外加鋁合金外殼,以耐熱水泥充填包封組裝設計成超薄電力鋁殼電阻器。
  2. 由於電阻元器件由耐熱水泥包封,所以不會受外部機械力,和有灰塵的環境影響。
  3. 經過高溫陽極氧化的外殼充滿了一個特殊的非易燃硬化體。
  4. 通過高溫絕緣過程。

特點 :
  1. ASQ 精簡結構, 体积小、安装方便、外观美观、價格低廉。
  2. ASZ 高功率,自帶散熱片,散熱性好。
  3. ASP 低高度,扁平設計,散熱性好。

船型鋁殼電阻器 (ASQ) 尺寸

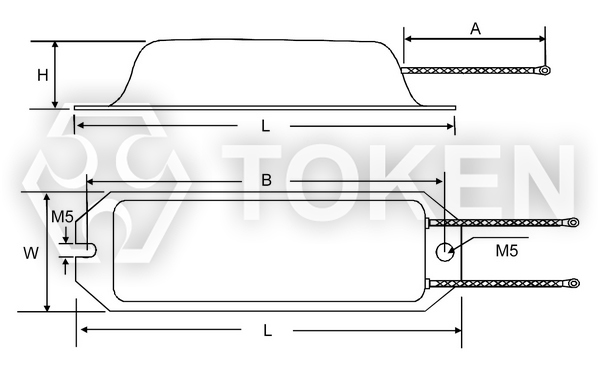

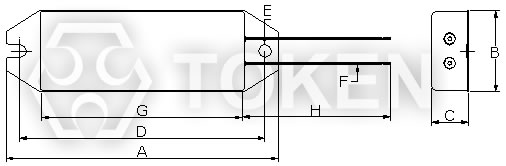

船型鋁殼電阻器 (ASQ) 尺寸圖
功率 尺寸 (mm) 阻值範圍 (Ω)
等級 L±2 W±1 H±1 B±2 A±10
60W 100 30 13 90 100 0.1Ω-100KΩ
80W 130 42 19 116 100 0.1Ω-100KΩ
100W 130 42 19 116 100 0.1Ω-100KΩ
120W 130 42 19 116 100 0.1Ω-100KΩ
120W 182 42 19 172 100 0.1Ω-33KΩ
150W 182 42 19 172 100 0.1Ω-33KΩ

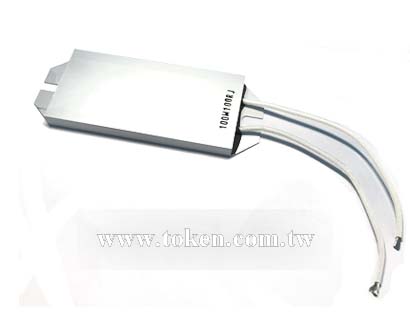

超薄鋁殼電阻器 (ASP) 尺寸

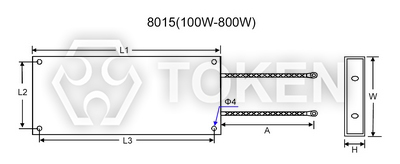

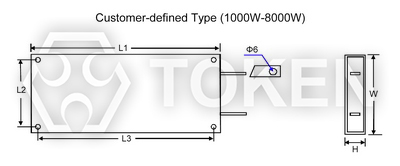

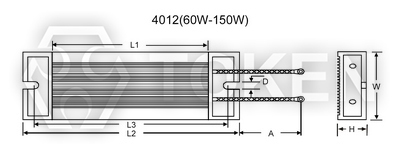

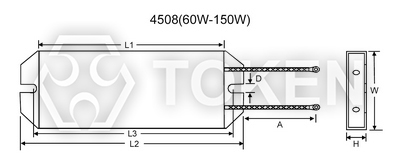

超薄鋁殼電阻器 (ASP) 尺寸圖
超薄鋁殼電阻器 (ASP) 尺寸圖
超薄鋁殼電阻器 (ASP) 尺寸圖
超薄鋁殼電阻器 (ASP) 尺寸圖
料號品名 功率 尺寸 (mm) 阻值範圍 (Ω)
等級 W±1 H±1 L1±2 L2±2 L3±2 D±0.2 A±10
ASP-4012 60W 40 12 75 100 85 5 150 0.1Ω-2KΩ
ASP-4508 45 8
ASP-4012 80W 40 12 95 120 105 5 150 0.1Ω-3KΩ
ASP-4508 45 8
ASP-4012 100W 40 12 95 120 105 5 150 0.1Ω-3KΩ
ASP-4508 45 8
ASP-8015 80 15 100 70 85
ASP-4012 120W 40 12 125 150 135 5 150 0.1Ω-5KΩ
ASP-4508 45 8
ASP-8015 80 15 120 70 105
ASP-4012 150W 40 12 190 215 200 5 150 0.1Ω-10KΩ
ASP-4508 45 8
ASP-8015 80 15 150 70 135
ASP-8015 200W 80 15 180 70 165   300 0.1Ω-10KΩ
ASP-8015 300W 80 15 210 70 195   300 0.1Ω-10KΩ
ASP-8015 400W 80 15 265 70 250   300 0.1Ω-10KΩ
ASP-8015 500W 80 15 330 70 315   300 0.1Ω-10KΩ
ASP-8015 600W 80 15 365 70 350   300 0.1Ω-10KΩ
ASP-8015 800W 80 15 415 70 400   300 0.1Ω-10KΩ
註:
  • ASP 超薄鋁殼電阻器是德鍵電子專門為變頻器、伺服、數控行業研發設計的一款大功率小型化精美電子元件,其厚度最薄可達到5mm,7mm ,常用有8mm,12mm,15mm等,可以根據用戶的要求設計長寬高等尺寸,它具有強功率、高散熱、易安裝等特點。

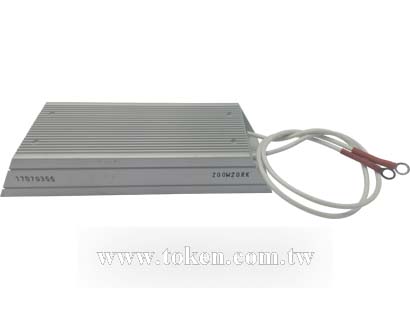

梯型鋁殼電阻器 (ASZ) 尺寸圖

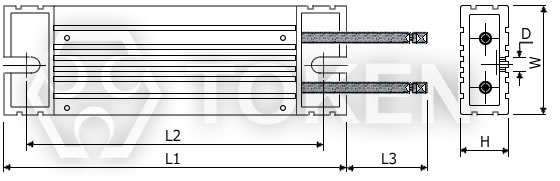

梯型鋁殼電阻器 (ASZ) 類型:A 尺寸圖
梯型鋁殼電阻器 (ASZ) 類型:B 尺寸圖
梯型鋁殼電阻器 (ASZ) 類型:B 尺寸圖
梯型鋁殼電阻器 (ASZ) 類型:B 尺寸圖
梯型鋁殼電阻器 (ASZ) 類型:B 尺寸圖
梯型鋁殼電阻器 (ASZ) 類型:B 尺寸圖
梯型鋁殼電阻器 (ASZ) 類型:B 尺寸圖
梯型鋁殼電阻器 (ASZ) 類型:B 尺寸圖
梯型鋁殼電阻器 (ASZ) 類型:B 尺寸圖

梯型鋁殼電阻器 (ASZ) 尺寸表

料號品名 功率 尺寸 (Unit: mm) 阻值範圍 (Ω) 備註
等級 W±1 H±1 L1±2 L2±2 L3±2 D±0.2 A±10
ASZ-4020 40W 40 20 60 90 75 5 300 0.1Ω-100KΩ W 與 H 可互換做立式
ASZ-4026 26
ASZ-3020 30 20
ASZ-4020 60W 40 20 85 115 100 5 300 0.1Ω-100KΩ W 與 H 可互換做立式
ASZ-4026 26
ASZ-3020 30 20
ASZ-4020 80W 40 20 110 140 125 5 300 0.1Ω-33KΩ W 與 H 可互換做立式
ASZ-4026 26
ASZ-3020 30 20
ASZ-4020 100W 40 20 110 140 125 5 300 0.1Ω-33KΩ W 與 H 可互換做立式
ASZ-4026 26
ASZ-3020 30 20
ASZ-4020 120W 40 20/26 155 185 170 5 300 0.1Ω-33KΩ W 與 H 可互換做立式
大電流為端片式
ASZ-4026 150W
ASZ-6030
ASZ-6038
200W 60 30/38 130 165 150 5 300 0.1Ω-33KΩ
250W
300W 180 215 200 5 300 0.1Ω-33KΩ
400W 230 265 250 5 300
500W 300 335 320 5 300 0.1Ω-56KΩ
600W 300 335 320 5 300 0.1Ω-33KΩ
800W 330 365 350 5 300
ASZ-7045 1000W 70 45 300 335 320 5 300 0.1Ω-33KΩ W 與 H 可互換做立式
大電流為端片式
ASZ-50107 50 107
ASZ-7644 76 44
ASZ-12840 128 40 160 190 175 6 300 大電流為端片式
ASZ-7045 1200W 70 45 365 400 385 5 端片式 0.1Ω-33KΩ W 與 H 可互換做立式
ASZ-50107 50 107
ASZ-7644 76 44
ASZ-12840 128 40 180 210 195 6
ASZ-7045 1500W 70 45 415 450 435 5 端片式 0.1Ω-15KΩ W 與 H 可互換做立式
ASZ-50107 50 107
ASZ-7644 76 44
ASZ-12840 128 40 210 240 225 6
ASZ-7045 2000W 70 45 465 500 485 5 端片式 0.1Ω-15KΩ W 與 H 可互換做立式
ASZ-50107 50 107
ASZ-7644 76 44
ASZ-12840 128 40 230 260 245 6
ASZ-7045 2500W 70 45 515 550 535 5 端片式 0.1Ω-12KΩ W 與 H 可互換做立式
ASZ-50107 50 107
ASZ-7644 76 44
ASZ-12840 128 40 260 290 275 6
ASZ-7045 3KW 70 45 565 600 585 5 端片式 0.1Ω-12KΩ W 與 H 可互換做立式
ASZ-50107 50 107
ASZ-7644 76 44
ASZ-17565 175 65 300 344 322 6
ASZ-50107×2 4KW 150 107 465 500 485 5 端片式 0.1Ω-10KΩ 50107×2 組合式
ASZ-17565 175 65 400 444 422 6
ASZ-50107×2 5KW 150 107 515 550 535 5 端片式 0.1Ω-10KΩ 50107×2 組合式
ASZ-17565 175 65 500 544 522 6
ASZ-50107×3 6KW 250 107 465 500 485 5 端片式 0.1Ω-10KΩ 50107×3 組合式
ASZ-50107×2 150 107 515 550 535 5 50107×2 組合式
ASZ-17565 175 65 600 644 622 6
ASZ-50107×4 8KW 350 107 465 500 485 5 端片式 0.1Ω-10KΩ 50107×4 組合式
ASZ-17565×2 175 130 450 494 472 6 17565×2 組合式
ASZ-50107×5 10KW 450 107 465 500 485 5 端片式 0.1Ω-10KΩ 50107×5 組合式
ASZ-17565×2 175 130 550 594 572 6 17565×2 組合式
ASZ-50107×5 12KW 450 107 515 550 535 5 端片式 0.1Ω-10KΩ 50107×5 組合式
ASZ-17565×2 175 130 600 644 622 6 17565×2 組合式
ASZ-17565×3 15KW 175 195 450 494 472 6     17565×3 組合式
ASZ-17565×3 20KW 175 195 500 544 522 6     17565×3 組合式
ASZ-17565×3 25KW 175 195 550 594 572 6     17565×3 組合式
ASZ-17565×3 30KW 175 195 600 644 622 6     17565×3 組合式

降功耗曲線圖

降功耗曲線圖

線繞鋁殼電阻器 電器特性規格

測試項目 測試方法 規格
阻值公差 (%) JIS-C-5202-5.1 電阻標稱公差
B(±0.1%), D(±0.5%), F(±1%), G(±2%), J(±5%), K(±10%)
溫度系數 JIS-C-5202-5.2 ±100~250 PPM/°C
額定功率 JIS-C-5202-5.4, 40°C, 額定功率, 1 Hour ΔR/R≤ ±(3%+0.1Ω)
短時間過載 JIS-C-5202-5.5, 5 × 額定功率 5 seconds 無外觀或結構不規則 ΔR/R≤ ±(2%+0.1Ω)
絕緣阻抗 JIS-C-5202-5.6 1000VDC 100MΩ Min.
介質耐壓 JIS-C-5202-5.7
2000VDC 1 minute
無外觀或結構不規則 ΔR/R≤ ±(0.1%+0.1Ω)
引出端強度 JIS-C-5202-6.1
引線直徑小於 1.5 20N, 引線線直徑大於 1.5 40N, 端子為 20N.
端板 (銅端/不銹鋼端板) 40N
無外觀或結構不規則
振動 JIS-C-5202-6.3
1.5m/m 10~50~10Hz/min X-Y-Z 2 hours each.
無外觀或結構不規則
或無表面塗層裂紋
濕度測試 JIS-C-5202-7.5
40°C±2°C 90%-95%RH 240 hours
無外觀或結構不規則
或無表面塗層裂紋
ΔR/R≤ ±(3%+0.1Ω)
負載壽命 JIS-C-5202-7.10
額定功率, 90 minutes ON - 30 minutes OFF 500 hours
無外觀或結構不規則
或無表面塗層裂紋
ΔR/R≤ ±(3%+0.1Ω)
阻燃性 JIS-C-5202-7.12.3.2
100% - 600% rated power load 5 minutes
US UL-94 阻燃試驗 V-0 等級燃燒

船型鋁殼電阻器 (ASQ) 料號標識

ASQ 60W 10R F N
型號
ASQ
額定功率 (W)
60W-150W
阻值 (Ω)
0.1Ω-100KΩ
阻值公差 (%)
B ±0.1%
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
電感量
  有感
N 無感

超薄鋁殼電阻器 (ASP) 料號標識

ASP-4012 60W 10R F N
型號
ASP-4012
ASP-4508
ASP-8015
額定功率 (W)
60W-150W
60W-150W
100W-800W
阻值 (Ω)
0.1Ω-10KΩ
阻值公差 (%)
B ±0.1%
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
電感量
  有感
N 無感

梯型鋁殼電阻器 (ASZ) 料號標識

ASZ-3020 40W 10R F N
型號
ASZ-3020
ASZ-4020
ASZ-4026
ASZ-6030
ASZ-6038
ASZ-7045
ASZ-7644
ASZ-12840
ASZ-50107
ASZ-17565
ASZ-17565 組合型
ASZ-50107 組合型
客戶自定義型
額定功率 (W)
40W-100W
40W-150W
40W-150W
200W-800W
200W-800W
1000W-3000W
1000W-3000W
1000W-2500W
1000W-3000W
3000W-6KW
8000W-30KW
4000W-12KW
800W-8000W
阻值 (Ω)
0.1Ω-100KΩ
0.1Ω-56KΩ
0.1Ω-33KΩ
0.1Ω-12KΩ
0.1Ω-10KΩ
0.1Ω-10KΩ
阻值公差 (%)
B ±0.1%
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
電感量
  有感
N 無感
