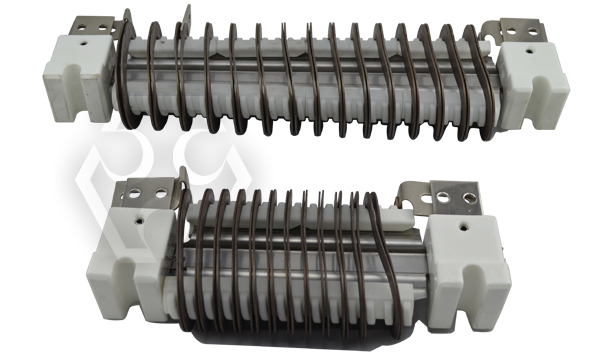

德鍵 DOE 橢圓形板式功率系列,大功率高電流電阻器,又稱為剎車電阻器,或泄放電阻器。適用於大型電機的剎車泄放電路,有六種尺寸和各種額定電流可供選擇。
DOE 系列是針對在惡劣環境中應用設計,金屬襯板與電阻體之間採用優質陶瓷作為絕緣件。電阻體元件採用性能極為穩定的電阻合金,引出端與電阻體採用電阻焊工藝,實心鎳終端子,和特殊化學鍍鎳實心銅終端架構。持續工作時表面溫升不超過 375°C。
高電流 DOE 系列的電阻組件由不銹鋼阻抗合金組成,端子採用焊接或銀銅焊組成橢圓形,構成螺旋角片線繞電阻器的元素,外加陶瓷絕緣套管該支持座架。
訂購單支更換,或各種安裝配置。請與德鍵業務部門聯繫,商討細節。
PDF 文檔下載 大功率高電流橢圓板式電阻(DOE)。
大功率高電流 剎車 泄放 橢圓形板式電阻器系列 (DOE)

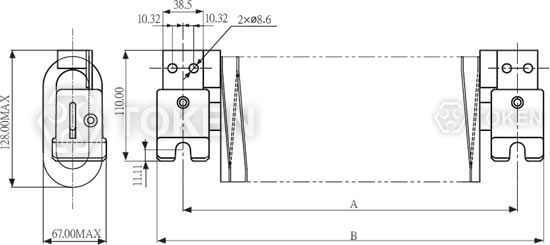

橢圓形板式高電流大功率電阻器 (DOE) 尺寸圖
|
||||||||||||||||
Power Rating | A | B | ||||||||||||||
mm | inch | mm | inch | |||||||||||||
525W | 295.3 | 11.375 | 11 5/8 | 244.5 | 9.625 | 9 5/8 | ||||||||||
850W | 385.7 | 15.1875 | 15 3/16 | 334.9 | 13.1875 | 13 3/16 | ||||||||||
1200W | 469.9 | 18.5 | 18 1/2 | 419.1 | 16.5 | 16 1/2 | ||||||||||
1450W | 555.6 | 21.875 | 21 7/8 | 504.8 | 19.875 | 19 7/8 | ||||||||||
1750W | 638.2 | 25.125 | 25 1/8 | 587.4 | 23.125 | 23 1/8 |
項目 | 技術指標 |
工作電壓 | 安裝限 550 伏特接地。安裝特別高電壓可洽德鍵業務或技術工程師。 |
連線端子 | 採用標準 5/16 不銹鋼配件環形接線片。黃銅標籤用於識別連接點. |
安裝 | 大電流橢圓板式電阻器可以陣列安裝到 1x2 到 4x4 架體上。 架體上的板式電阻器長度必須一致。架體結構為厚層鍍鋅鋼板。 |
測試項目 | 測試特性 | 測試條件 |
周圍溫度 (Ambient Temperature) | 周圍溫度 (Ambient Temperature): -55°C ~350°C. 額定電流降低比率: 周围温度 (Ambient Temperature) 50°C, 額定電流降低比率至 95%; 周围温度 (Ambient Temperature) 75°C, 額定電流降低比率至 90%; 周围温度 (Ambient Temperature) 100°C, 額定電流降低比率至 85%; 周围温度 (Ambient Temperature) 350°C, 額定電流降低比率至 10%。 |
周圍溫度 40°C時, 額定電流為 100%。 |
額定電流及表面溫昇 (Continuous Current Ratings and Temperatures Rise) | 375°C Max。 | 電阻的周圍溫度40°C, 表面溫昇達到375°C時, 所通過的電流即為額定電流。 (The rating of continuous current is based on a 375°C temperature rise at ambient temperatures of 40°C.) |
阻值精度 (Resistance tolerance) | 電阻值常規精度 ±10%(K); 如有特殊要求, 歡迎洽詢, 最低可做至 ±3%。 | JIS-C-5202 5-1 |
熱衝擊測試 (Thermal Shock) | Δ≤±(2%R+0.1Ω) | JIS-C-5202 7.3, PR 室溫 30分鐘, -55°C 15分鐘。 |
端子強度測試 (Terminal strength) | Δ≤±(2%R+0.1Ω) | JIS-C-5202 6.1, 45N, 30秒。 |
短時間過負載 (Short-term overload) | Δ≤±(2%R+0.1Ω) | JIS-C-5202 5.5, 10PR, 5秒。 |
高電流橢圓板式電阻 (DOE) 降功耗曲線
|
525W | 850W | 1200W | 1450W | 1750W | |||||
電流 Amps | 阻值 Ohms | 電流 Amps | 阻值 Ohms | 電流 Amps | 阻值 Ohms | 電流 Amps | 阻值 Ohms | 電流 Amps | 阻值 Ohms |
- | - | - | - | 146 | 0.055 | - | - | 146 | 0.082 |
- | - | - | - | 135 | 0.0677 | - | - | - | - |
- | - | - | - | 124 | 0.080 | - | - | - | - |
- | - | - | - | 116 | 0.0915 | - | - | 116 | 0.142 |
113 | 0.0426 | 113 | 0.071 | 113 | 0.092 | 113 | 0.121 | 113 | 0.142 |
103 | 0.0497 | 103 | 0.0781 | 103 | 0.107 | 103 | 0.140 | 103 | 0.163 |
- | - | 100 | 0.080 | 100 | 0.122 | - | - | 100 | 0.185 |
94 | 0.0581 | 94 | 0.0913 | 94 | 0.125 | 94 | 0.158 | 94 | 0.191 |
86 | 0.0747 | 86 | 0.116 | 86 | 0.158 | 86 | 0.199 | 86 | 0.241 |
85 | 0.0671 | 85 | 0.116 | 85 | 0.159 | 85 | 0.201 | 85 | 0.244 |
80 | 0.0864 | 80 | 0.134 | 80 | 0.182 | 80 | 0.230 | 80 | 0.278 |
79 | 0.0781 | 79 | 0.135 | 79 | 0.185 | 79 | 0.234 | 79 | 0.284 |
74 | 0.0984 | 74 | 0.156 | 74 | 0.213 | 74 | 0.279 | 74 | 0.336 |
70 | 0.110 | 70 | 0.171 | 70 | 0.232 | 70 | 0.293 | 70 | 0.354 |
69 | 0.115 | 69 | 0.182 | 69 | 0.249 | 69 | 0.326 | 69 | 0.394 |
65 | 0.128 | 65 | 0.199 | 65 | 0.270 | 65 | 0.341 | 65 | 0.412 |
62 | 0.146 | 62 | 0.220 | 62 | 0.305 | 62 | 0.390 | 62 | 0.463 |
61 | 0.148 | 61 | 0.230 | 61 | 0.312 | 61 | 0.394 | 61 | 0.476 |
56 | 0.170 | 56 | 0.270 | 56 | 0.369 | 56 | 0.483 | 56 | 0.568 |
- | - | 54 | 0.269 | 54 | 0.378 | - | - | 54 | 0.573 |
51 | 0.213 | 51 | 0.327 | 51 | 0.440 | 51 | 0.554 | 51 | 0.667 |
47 | 0.249 | 47 | 0.382 | 47 | 0.514 | 47 | 0.647 | 47 | 0.780 |
43 | 0.299 | 43 | 0.465 | 43 | 0.631 | 43 | 0.796 | 43 | 0.963 |
39 | 0.364 | 39 | 0.566 | 39 | 0.768 | 39 | 0.970 | 39 | 1.170 |
35 | 0.465 | 35 | 0.707 | 35 | 0.909 | 35 | 1.190 | 35 | 1.390 |
32 | 0.544 | 32 | 0.846 | 32 | 1.148 | 32 | 1.450 | 32 | 1.750 |
30 | 0.695 | 30 | 1.057 | 30 | 1.360 | 30 | 1.780 | 30 | 2.080 |
26 | 0.860 | 26 | 1.310 | 26 | 1.680 | 26 | 2.210 | 26 | 2.580 |
25 | 1.060 | 25 | 1.620 | 25 | 2.080 | 25 | 2.730 | 25 | 3.190 |
22 | 1.200 | 22 | 1.830 | 22 | 2.450 | 22 | 3.070 | 22 | 3.700 |
18 | 2.040 | 18 | 3.110 | 18 | 3.990 | 18 | 5.240 | 18 | 6.130 |
DOE | 1500W | 1R3 | K | F | |||||||||||||||
|
|
|
|
|
