手搖螺杆式電阻器 滑動划線變阻器 (BSR, BSQ)

螺杆手搖式電阻器 划線滑動變阻器 - (BSR, BSQ) 產品簡介

德鍵 (BSR, BSQ) 滑動划線變阻器和手搖螺杆電阻器,一種設計,百種應用。

< >
  • 電力型摺動式繞線電阻器 - BSR, BSQ 系列

根據市場需求,德鍵電子提供機箱組合可容納無限的組合電阻(含平繞 DR 的 BSR 系列或含波紋繞 DQ 的 BSQ 系列),以滿足設計工程師和客戶的需求。

德鍵的高電流型手搖螺杆式電阻器 BSQ、BSR 系列,獨一無二的外殼設計,可應用到數百種外殼與功率電阻器的安裝。我們的工程人員可以提供協助,滿足客戶自定組合的設計需求。

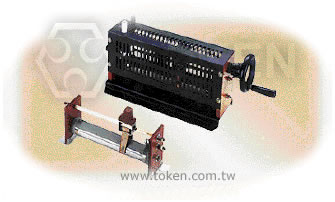

BSQ、BSR 系列的質量設計功能,採用滑杆電阻於圓柱形陶瓷管,纏繞銅鎳合金或鎳鉻合金之電阻線,除滑動接觸表面裸線外,均以耐高溫之不燃性樹脂塗裝補覆,配合可移動調整之機械構造而成,由轉動接點於電阻線上直線滑動變化,而獲得需求適當之阻值,包括全不銹鋼網和端子接口,高溫隔熱,全焊接結構,以角板補強機械強度。開槽安裝孔,便於安裝。

還容納了一系列靈活的組裝選擇,方便使用和安裝。BSQ 波紋電阻器組合型特別適用於,高能耗在較低阻值範圍的應用,可替換許多標準型 BSR 平繞電阻組合系列,節省空間和成本。

德鍵功率型滑動划線變阻器 BSR, BSQ 系列符合 RoHS 和無鉛標準。適用於教學,測試,模擬負載,自動控制裝置....等,電阻值容許公差 ±10%,以上規格外的技術、參數要求和客戶定制特殊用途,請與德鍵業務部門聯繫。

PDF 文檔下載 螺杆手搖式電阻器 划線滑動變阻器 - (BSR, BSQ)。

特性 :
  1. 阻值公差:K(±10%).
  2. 高功率,高電流的應用。
  3. 阻燃性和堅固的無鉛塗料。
  4. 多用途應用設計。
計算最大的電流安培 :
  1. 安培 = (功率 / 阻值) 1/2

電力型手搖螺杆式 (BSR) 尺寸結構

電力型手搖螺杆式電阻器 (BSR) 結構尺寸圖電力型手搖螺杆式電阻器 (BSR) 結構尺寸圖
功率 尺寸 (Unit: mm) 最大可選阻值 (Ω) 條件說明
Case A B C Ceramic Rod Bakelite
200W A 285 130 135 28×250 120×70×10 6-1KΩ
400W B 360 150 185 40×325 170×90×10 8-2KΩ
500W B 360 150 185 40×325 170×90×10 10-2.5KΩ
1000W C 570 160 200 60×535 185×100×10 15-5KΩ
1300W D 680 160 200 65×645 185×100×10 16-6KΩ

電力型手搖螺杆式 (BSQ) 尺寸結構

手搖螺杆式 滑動划線變阻器 (BSQ) 尺寸圖手搖螺杆式 滑動划線變阻器 (BSQ) 尺寸圖
功率 尺寸 (Unit: mm) 最大可選阻值 (Ω) 條件說明
Case A B C Ceramic Rod Bakelite
300W A 285 130 135 28×250 120×70×10 6-30Ω
600W B 360 150 185 40×325 170×90×10 8-60Ω
750W B 360 150 185 40×325 170×90×10 10-75Ω
1500W C 570 160 200 60×535 185×100×10 15-150Ω
2000W D 680 160 200 65×645 185×100×10 16-200Ω

如何決定 BSR,BSQ,DSRA,DSRB,DQS,FVR 最大的應用阻值

  • 可調電阻或變阻器的可調阻值範圍,從起始阻值(最小可調阻值)到最終阻值(最大可調阻值)
  • 第一步,我們要先決定可調阻值器的最終阻值(最大可調阻值)
  • 第二步,最終阻值(最大可調阻值)決定後,電阻線徑及線繞的間距和長度,就可以依據陶瓷管長度及管徑來計算起始阻值(最小可調阻值)。

可調電阻的額定功率:
FVR, DQS, DSRA, DSRB, BSR, BSQ 料號說明:

型號 - 額定功率 (W) - 最大可調阻值 (Ω) - 阻值公差

型號是指 BSR,BSQ,DSRA,DSRB,DQS,FVR。
額定功率是指調到到最終阻值(最大可調阻值)時,可持續應用到線繞電阻本身的最大功率。
最大可調阻值 (Ω) 是指線繞電阻最大可用的電阻值。
阻值公差是指線繞電阻在最大可調阻值時與標稱值的偏差值,通常以百分比表示。

1. 可調電阻的額定功率是由最大可調阻值與額定電壓決定。
2. 當你調節可調電阻,從最終阻值(最大可調阻值)到起始阻值(最小可調阻值)時,電阻值將隨功率遞減而遞減。

注意:
  • 可調電阻的可調範圍為可調阻值範圍的 10% 到 90%。
  • 功率與電阻值成線性正比例。

額定功率:
  • 於 25°C 自由空氣流動下,所述的額定功率僅適用於整個電阻在電路中。
  • 將調整環設置在一個中間點時,減少的功率大約同比調整的距離。
  • 例如:將調整環調到全程的一半阻值時,功率也大約遞減了一半。

如你需要設計為"電流於全程調節時為一定值",請與德鍵業務人員聯繫。

電力型摺動式繞線電阻器結構(BSR, BSQ) 料號標識

BSQ 2000W 20R K
型號
BSR
BSQ
額定功率 (W)
200W~1300W
300W~2000W
最大阻值 (Ω)
Indicates resistance value in units of ohms.
阻值公差 (%)
K ±10%
