金屬膜精密電阻 (EE)

精密金屬膜電阻 - (EE) 產品簡介

德鍵(EE)金屬膜電阻器提供更精密的設計選項。

< >

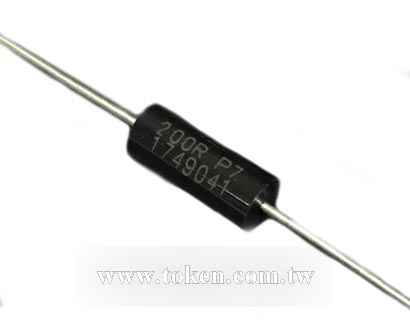

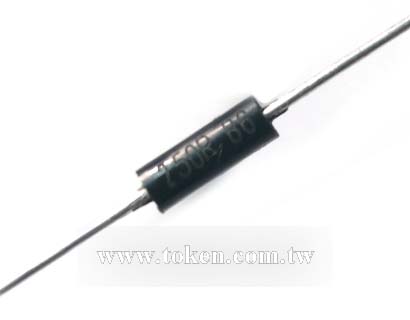

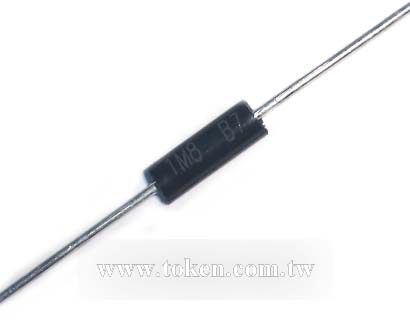

  • 金屬膜精密電阻 - EE 系列
  • Low TCR High Precision Resistors (EE)
  • Low TCR High Precision Resistors (EE)
  • Low TCR High Precision Resistors (EE)
  • Low TCR High Precision Resistors (EE)

德鍵電子 EE 系列屬於基本型的超精密電阻,模壓封裝,25°C ~ 85°C,測試條件下溫度係數最高可到 ±2 PPM/°C,最低阻值覆蓋至 20 Ohm。提供給設計工程師全面的軍事合格品質的精密電阻元器件,德鍵電子先進金屬膜技術,進一步擴展其軍事產品的能力。

EE 系列由均勻的金屬合金薄膜附著於高純鋁陶瓷體,金屬膜電阻被覆合成樹脂模壓成形,提供了機械,電氣和氣候的保護。

物有所值的模壓高精密電阻器 EE 系列符合 ROHS 要求,美國軍規標準 MIL-PRF-55182,和中國國家質量標準 GJB244A - 2001 標準。

德鍵的金屬膜精密電阻 EE 系列是 Vishay,IRC,松下理想的替代元件,並提供更有競爭力的價格和快速交貨服務。對於規格外的技術要求和特殊的應用,請與德鍵的業務代表聯繫。

下載 PDF 版本: 精密金屬膜電阻 (EE)。

品質標準 :
  1. 符合中國國家質量標準 GJB244A - 2001 標準
  2. 美國軍用/可靠性標準 MIL-PRF-55182 的環境和尺寸要求。

特性 :
  1. 精密金屬膜,出色的穩定性和可靠性,RoHS 標準。
  2. 額定功率:0.125W ~ 1W。精密公差:T(±0.01)。
  3. 卓越的電氣性能縮小溫度係數 TCR 至 C10 ( ±2 ppm/°C )。

應用 :
  1. 醫療電子,精密金屬膜,出色的穩定性和可靠性,測量和校準設備。
  2. 電子通信設備,精密儀器,航空電子設備,高增益反饋應用。

精密金屬膜 (EE) 尺寸及技術參數

波浪線繞功率電阻 (DQ-A) N - 無架型 尺寸圖精密金屬膜電阻 (EE) 尺寸
波浪線繞功率電阻 (DQ-A) G - 水平式支架 尺寸圖精密金屬膜電阻 (EE) 功率 - 溫度曲線
型號 EE1/20 EE1/10 EE1/8 EE1/4 EE1/2
額定功率 (W) 70 °C 0.125 0.25 0.5 0.75 1.0
最大工作電壓(V) 200 200 250 300 350
尺寸(單位: mm) L ± 0.3 4.3 6.8 10.2 15.1 18.4
D ± 0.4 1.9 2.5 3.8 5.2 6.5
A ± 0.05 0.40 0.60 0.60 0.60 0.80
阻值範圍 (Ω) 10Ω ~ 2.5MΩ 10Ω ~ 10MΩ 10Ω ~ 10MΩ 10Ω ~ 10MΩ 10Ω ~ 10MΩ
工作溫度範圍 -55°C ~ +175°C
標稱阻值誤差 A2(±0.02%), A5(±0.05%), B(±0.10%), C(±0.25%), D(±0.50%), F(±1.00%)
阻值在 10Ω 到 350KΩ 之內可作到 T(±0.01%)
溫度係數
例行測量範圍+25°C ~ +85°C)
特殊要求範圍(-10°C ~ +50°C)
C7(±5PPM/°C), C6(±10PPM/°C), C5(±15PPM/°C), C3(±25PPM/°C), C2(±50PPM/°C)
阻值在 10Ω 到 350KΩ 之內可作到 C8(±4PPM/°C), C9(±3PPM/°C), or C10(±2PPM/°C)

注: 超出上述規定指標,請洽詢德鍵電子業務部。

精密金屬膜 (EE) 周期性檢驗項目和方法

檢驗類型 項目 方法 要求
長期 壽命 GJB244A (MIL-PRF-55182) 4.8.18
額定功率,125°C,2000h
10000h
GJB244A (MIL-PRF-55182) 3.24
ΔR≤±(0.5%R+0.01Ω)
ΔR≤±(2%R+0.01Ω)
耐濕 GJB244A (MIL-PRF-55182) 4.8.18
-10°C ~ +65°C, RH<90%
額定功率,循環240h.
GJB244A (MIL-PRF-55182) 3.21
ΔR≤±(0.4%R+0.01Ω)
高溫暴露 GJB244A 4.8.19
175°C 2000h
GJB244A (MIL-PRF-55182) 3.25
ΔR≤±(2.0%R+0.01Ω)
短期 介質耐電壓 GJB244A (MIL-PRF-55182)
4.8.12/4.8.23/4.8.10
GJB244A (MIL-PRF-55182) 3.18/3.29/3.16
ΔR≤±(0.15%R+0.01Ω)
無機械損傷,飛弧,絕緣擊穿
引出端強度
沖擊
高頻振動
GJB244A (MIL-PRF-55182)
4.8.11/4.8.16/4.8.17
GJB244A (MIL-PRF-55182) 3.17/3.22/3.23
ΔR≤±(0.20%R+0.01Ω)
無機械損傷
耐焊接熱 GJB244A (MIL-PRF-55182) 4.8.14 GJB244A (MIL-PRF-55182) 3.20
ΔR≤±(0.10%R+0.01Ω)
無機械損傷

精密金屬膜 (EE) 料號標識

EE1/8 0.5W 10R B C6 P
型號
EE1/20
EE1/10
EE1/8
EE1/4
EE1/2
額定功率 (W)
EE1/20 70°C 0.125W
EE1/10 0.25W
EE1/8 0.5W
EE1/4 0.75W
EE1/2 1W
阻值 (Ω)
10R 10Ω
100R 100Ω
1K1 1.1KΩ
110K 110KΩ
1M1 1.1MΩ
10M 10MΩ
阻值公差 (%)
T ±0.01%
A2 ±0.02%
A5 ±0.05%
B ±0.1%
C ±0.25%
D ±0.5%
F ±1.0%
溫度系數 (PPM/°C)
C2 ±50ppm/°C
C3 ±25ppm/°C
C5 ±15ppm/°C
C6 ±10ppm/°C
C7 ±5ppm/°C
C8 ±4ppm/°C
C9 ±3ppm/°C
C10 ±2ppm/°C
包裝方式
P 散裝
