金屬膜超精密電阻 (RE)

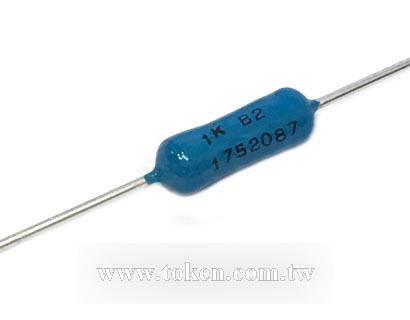

金屬膜超精密電阻器 - (RE) 產品簡介

德鍵電子(RE)超精密電阻器 10 倍以上準確性。

< >
  • 金屬膜超精密電阻 - RE 系列
  • Precision Military Established Resistor (RE)

德鍵電子 RE 超精密系列涵蓋了金屬膜電阻器精密範圍,並提供一個完整的選擇 MIL-PRF-55182 和 GJB244A-2001 質量標準,以及一個替代傳統的高精度應用的低成本解決方案。

德鍵 RE 系列採用電阻範圍 10Ω ~ 10MΩ,精確度公差 ±0.01%,電阻的溫度係數(TCR)為 ±2PPM/°C,也可提供其它的公差精度和溫度係數。

採用高精密金屬合金薄膜阻抗材料,經德鍵嚴格控管生產製程,於真空濺鍍在高純氧化鋁陶瓷棒上。使用先進的雷射激光微調阻值技術,以確保良好的電氣性能和低噪音,引線焊接到端蓋電鍍鐵帽,被覆合成樹脂漆,提供了機械,電氣和氣候的保護。

德鍵的超精密電阻 RE 系列是 Vishay,IRC,松下理想的替代元件,並提供更有競爭力的價格和快速交貨服務。對於規格外的技術要求和特殊的應用,請與德鍵的業務代表聯繫。

下載 PDF 版本: 金屬膜超精密電阻器 (RE)。

精密電阻器 RE 系列,環氧塗裝型,除外觀外其餘各項技術性能均同於 EE 型 (>20ohm 時) 或 NE 型 (<20ohm時)。 個別用戶出於歷史習慣使用它,對新用戶我們建議使用 EE 型。如欲查看 RE 系列數據 ( RE75 除外),可參看 EE 系列或 NE 系列網頁。

型號對應如下 :
  1. RE50 => EE1/20;
  2. RE55 => EE1/10 或 NE1/10;RE60 => EE1/8  或 NE1/8;
  3. RE65 => EE1/4  或 NE1/4;RE70 => EE1/2  或 NE1/2;
  4. RE75 是德鍵高精密金屬膜系列中,體積最大。

品質標準 :
  1. 符合中國國家質量標準 GJB244A-2001 標準
  2. 美國軍規可靠性 MIL-PRF-55182 環境和尺寸要求標準。
額定功率基於以下兩個條件 :
  1. ± 2.0 % 最大 ΔR in 10 000 小時負載壽命。
  2. + 175 °C 最高工作溫度。

特性 :
  1. 金屬膜漆塗層,額定功率從 0.125W 到 1.5W。
  2. 工業級,符合 RoHS,軍規標準的可靠性和穩定性。
  3. 嚴格精密公差:±0.01%,溫度係數收窄至 ±2PPM/°C。
  4. 涵蓋了所有普通型精密電阻。
應用 :
  1. 測量和校準設備,
  2. 電信,工業過程控制系統,
  3. 測試與測量,航天和飛機的電子設備。

超精密金屬膜 (RE) 尺寸及技術參數

超精密電阻 (RE) 尺寸圖超精密電阻 (RE) 尺寸圖
超精密電阻 (RE)功率 - 溫度曲線超精密電阻 (RE)功率 - 溫度曲線
型號 RE50 RE55 RE60 RE65 RE70 RE75
額定功率 (W) 70 °C 0.125 0.25 0.5 0.75 1.0 1.5
最大工作電壓(V) 200 200 250 300 350 500
尺寸(Unit: mm) L ± 0.3 4.0 6.7 9.8 12.5 14.1 17.8
D ± 0.4 1.4 2.05 3.2 3.6 4.65 7.2
A ± 0.05 0.40 0.60 0.60 0.60 0.80 0.80
阻值範圍(Ω) 1Ω ~ 3MΩ 0.05Ω ~ 10MΩ 0.05Ω ~ 10MΩ 0.05Ω ~ 10MΩ 0.05Ω ~ 10MΩ 0.05Ω ~ 10MΩ
工作溫度範圍 -55°C ~ +175°C
標稱阻值誤差 A2(±0.02%), A5(±0.05%), B(±0.10%), C(±0.25%), D(±0.50%), F(±1.00%)
阻值在 10Ω 到 350KΩ 之內可作到 T(±0.01%)
溫度係數
例行測量範圍(+25°C ~ +85°C)
特殊要求範圍(-10°C ~ +50°C)
C7(±5PPM/°C), C6(±10PPM/°C), C5(±15PPM/°C), C3(±25PPM/°C), C2(±50PPM/°C), C1(±100PPM/°C)
阻值在 10Ω 到 350KΩ 之內可作到 C9(±3PPM/°C), C10(±2PPM/°C)

注: 超出上述規定指標,請洽詢德鍵電子業務部。

超精密金屬膜 (RE) 周期性檢驗項目要求和方法

檢驗類型 項目 方法 要求
長期 壽命 GJB244A (MIL-PRF-55182) 4.8.18
額定功率,125°C,2000h
10000h
GJB244A (MIL-PRF-55182) 3.24
ΔR≤±(0.5%R+0.01Ω)
ΔR≤±(2%R+0.01Ω)
耐濕 GJB244A (MIL-PRF-55182) 4.8.18
-10°C ~ +65°C, RH<90%
額定功率,循環240h.
GJB244A (MIL-PRF-55182) 3.21
ΔR≤±(0.4%R+0.01Ω)
高溫暴露 GJB244A 4.8.19
175°C 2000h
GJB244A (MIL-PRF-55182) 3.25
ΔR≤±(2.0%R+0.01Ω)
短期 介質耐電壓 GJB244A (MIL-PRF-55182)
4.8.12/4.8.23/4.8.10
GJB244A (MIL-PRF-55182) 3.18/3.29/3.16
ΔR≤±(0.15%R+0.01Ω)
無機械損傷,飛弧,絕緣擊穿
引出端強度
沖擊
高頻振動
GJB244A (MIL-PRF-55182)
4.8.11/4.8.16/4.8.17
GJB244A (MIL-PRF-55182) 3.17/3.22/3.23
ΔR≤±(0.20%R+0.01Ω)
無機械損傷
耐焊接熱 GJB244A (MIL-PRF-55182) 4.8.14 GJB244A (MIL-PRF-55182) 3.20
ΔR≤±(0.10%R+0.01Ω)
無機械損傷

超精密金屬膜 (RE) 料號標識

RE60 0.5W 10R D C5 P
型號
RE50
RE55
RE60
RE65
RE70
RE75
額定功率 (W)
RE50 70°C 0.125W
RE55 0.25W
RE60 0.5W
RE65 0.75W
RE70 1.0W
RE75 1.5W
阻值 (Ω)
10R 10Ω
100R 100Ω
1K1 1.1KΩ
1M 1MΩ
10M 10MΩ
阻值公差 (%)
T ±0.01%
A2 ±0.02%
A5 ±0.05%
B ±0.1%
C ±0.25%
D ±0.50%
F ±1.00%
溫度系數 (PPM/°C)
C2 ±50ppm/°C
C3 ±25ppm/°C
C5 ±15ppm/°C
C6 ±10ppm/°C
C7 ±5ppm/°C
C9 ±3ppm/°C
C10 ±2ppm/°C
包裝方式
P 散裝
