高精密電阻 金屬膜 (RJ)

精密金屬膜電阻 - (RJ) 產品簡介

德鍵電子(RJ)提供金屬膜精密電阻器的低成本使用方案。

< >

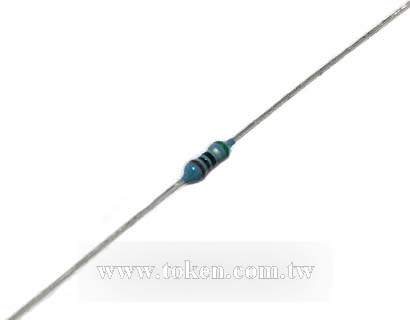

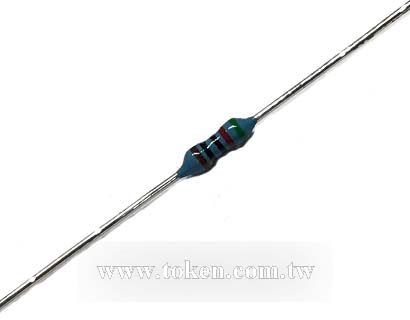

  • 高精密電阻 - RJ 系列
  • Precision Metal Film Resistors (RJ)
  • Precision Metal Film Resistors (RJ)
  • Precision Metal Film Resistors (RJ)

德鍵 RJ 金屬膜系列精密電阻器是採用真空濺射技術,將多層合金金屬和鈀材料打到高純鋁的陶瓷棒上,形成堅固的金屬膜。使用先進的雷射激光微調阻值技術,以確保良好的電氣性能和低噪音,引線焊接到端蓋電鍍鐵帽,被覆合成樹脂漆,提供了機械,電氣和氣候的保護。

德鍵先進的金屬薄膜技術,能提供準確的阻值及寬廣的電阻範圍。類型包括軸向插件型和特殊用途的金屬膜熔斷型保險絲電阻器。RJ 金屬膜系列精密電阻器,是一款精密泛用型、通用型的電阻器,設計作為替代傳統電阻的低成本解決方案。

德鍵的精密電阻 RJ 系列是 Vishay,IRC,松下理想的替代元件,並提供更有競爭力的價格和快速交貨服務。對於規格外的技術要求和特殊的應用,請與德鍵的業務代表聯繫。

下載 PDF 版本: 精密金屬膜電阻 (RJ)。

特性 :
  1. 額定功率:0.16W~3W,緊密公差精度:A5(±0.05)。
  2. 卓越的電氣性能,溫度係數 TCR 縮小到 C7(±5) ppm/°C。
  3. 高導熱性,環氧樹脂塗料,精密金屬膜,無鉛 Pb-Free,符合 RoHS 標準。

應用 :
  1. 工業過程控制系統,音頻,視頻。
  2. 電信通訊設備,測量和校準設備。

精密金屬膜 (RJ) 一般規格尺寸及特性

超精密電阻 (RE) 尺寸圖精密金屬膜電阻 (RJ) 尺寸圖
型 號 RJ72 RJ73 RJ74 RJ16 RJ17 RJ18
MIL-R-10509F type RN50 RN55 RN60 RN65 RN70 RN75
阻值範圍(Ω) 0.1 ~ 22M
精度(%) A5 ( ±0.05 ), B ( ±0.10 ), C ( ±0.25 ), D ( ±0.5 ), F ( ±1), J ( ±5.0)
溫度係數 (ppm/°C) C7 ( ±5 ), C6 ( ±10 ), C5 ( ±15 ), C3 ( ±25 ), C2 ( ±50 ), C1 ( ±100 )
氣候類型(LCT/UCT/days) 55 / 125 / 56
額定功率(W)   P70 0.16 0.25 0.5 1.0 2.0 3.0
工作電壓(V)   Umax 200 250 300 350 450 500
短時過載電壓(V) Umax 400 500 600 700 900 1000
工作環境溫度 -55°C to 125°C
絕緣電壓 >500V
絕緣阻抗 >1GΩ
尺寸(單位: mm) L (Max.) 3.8 6 10 12 16 26
D (Max.) 2.0 2.5 3.5 4.5 5.5 8.6
d ± 0.1 0.4 0.5 0.6 0.7 0.8 0.8
H ± 2 24 24 26 26 26 26

注: 德鍵可以提供電阻精度和溫度係數選配跟蹤服務。

精密金屬膜 (RJ) 小型化尺寸及特性

超精密電阻 (RE) 尺寸圖精密金屬膜電阻 (RJ) 尺寸圖
型 號 RJ73S RJ74S RJ16M RJ16S RJ17M RJ17S RJ18M RJ18S
MIL-R-10509F type RN50 RN55 RN60 RN60 RN65 RN65 RN70 RN70
阻值範圍 (Ω) 0.1 ~ 22M
精度(%) A5 ( ±0.05 ), B ( ±0.10 ), C ( ±0.25 ), D ( ±0.50 ), F ( ±1.0 ), J ( ±5.0 )
溫度係數(ppm/°C) C7 ( ±5 ), C6 ( ±10 ), C5 ( ±15 ), C3 ( ±25 ), C2 ( ±50 ), C1 ( ±100 )
氣候類型(LCT/UCT/days) 55 / 125 / 56
額定功率(W)   P70 0.25 0.5 1.0 1.0 2.0 2.0 3.0 3.0
工作電壓(V)   Umax 250 300 350 350 400 400 450 450
短時過載電壓(V) Umax 500 600 700 700 800 800 900 900
工作環境溫度 -55°C to 125°C
絕緣電壓 >500V
絕緣阻抗 >1GΩ
尺寸(mm) L (Max.) 3.8 6.0 6.3 10 10 12 12 16
D (Max.) 2.0 2.54 2.54 3.5 3.5 4.5 4.5 5.5
d ± 0.1 0.5 0.6 0.6 0.6 0.7 0.8 0.8 0.8
H ± 2 24 24 24 26 26 26 26 26

注: 德鍵可以提供電阻精度和溫度係數選配跟蹤服務。

精密金屬膜 (RJ) 料號標識

RJ16 22R B C6 P
型號
RJ72
RJ73
RJ74
RJ73S
RJ74S
RJ16M
阻值 (Ω)
22R 22Ω
220R 220Ω
2K2 2.2KΩ
22K 22KΩ
2M2 2.2MΩ
22M 22MΩ
阻值公差 (%)
A5 ±0.05%
B ±0.10%
C ±0.25%
D ±0.5%
F ±1.0%
J ±5.0%
溫度系數 (PPM/°C)
C1 ±100ppm/°C
C2 ±50ppm/°C
C3 ±25ppm/°C
C5 ±15ppm/°C
C6 ±10ppm/°C
C7 ±5ppm/°C
包裝方式
P 散裝
TB 盒裝
