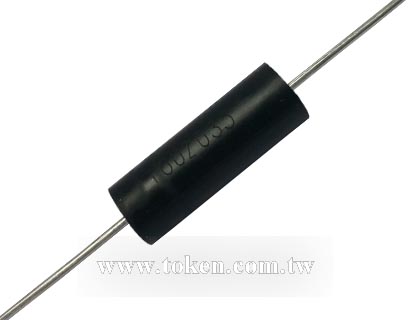

金屬膜超精密電阻器 模壓型 (RN)

模壓超精密電阻器 - (RN) 產品簡介

德鍵電子(RN)美國軍規電阻器,能滿足大多數的規格要求。

< >
  • 超精密電阻器 - RN 系列
  • Mold Type High Precision Metal Film (RN)

德鍵電子 RN 精密電阻系列,可以作為所有超精密電子設備的設計,以及一個完整的選擇與 MIL-PRF-55182 和 GJB244A-2001 品質標準。

德鍵一貫的嚴格控管生產製程,並遵循標準的作業標準書,生產高質量,品質一致的高精密電阻元器件。 採用先進真空濺射技術及高級金屬合金鈀材,將金屬皮膜多層附著於高純鋁的陶瓷基材上,以達到要求的溫度穩定性。

螺旋槽切割調值後,鍍錫銅線引腳焊接於鐵帽端子,壓入電阻陶瓷棒兩端,在經高溫模壓成形,以提供了機械,電氣和氣候的保護。

德鍵的金屬膜軍規電阻 RN 系列是 Vishay,IRC,松下理想的替代元件,並提供更有競爭力的價格和快速交貨服務。可提供商業型替代軍規樣式,及更高的額定功率。

詳細規格,機械特性、或電氣特性,請聯繫德鍵銷售代表,以取更多最新信息。

下載 PDF 版本: 模壓超精密電阻器 (RN)。

品質標準 :
  • 符合中國國家質量標準 GJB244A - 2001 標準。
  • 美國軍用/可靠性標準 MIL-PRF-55182 的環境和尺寸要求。
  • 額定功率基於以下兩個條件 :
    1. ± 2.0 % 最大 ΔR in 10 000 小時負載壽命。
    2. + 175 °C 最高工作溫度。

    特性 :
    1. 低噪聲。精密嚴格公差:B (±0.10%)。
    2. 美國軍規可靠性和穩定性標準,符合 RoHS 標準,無鉛 Pb-Free。
    3. 電阻範圍寬廣從 10Ω 到 5MΩ。溫度係數控制在 E ( ±25 ppm/°C)。

    應用 :
    1. 工業製程控制系統,測量和校準設備,電信,
    2. 精密儀器,航空電子,測試和測量,醫療電子設備。

    精密金屬膜 (RN) 尺寸及技術參數

    超精密電阻器尺寸圖超精密電阻器尺寸圖
    金屬膜電阻 (RN) 降功率曲線金屬膜電阻 (RN) 降功率曲線
    型 號 RN55 RN60 RN65 RN70
    額定功率 (W) 70°C 0.125 (1/8W) 0.25 (1/4W) 0.5 (1/2W) 1W
    125°C 0.1 0.125 0.25 0.5
    最大工作電壓(V) 200 250 300 350
    尺 寸 (Unit: mm) L ± 0.3 6.8 10.0 15.1 18.4
    D ± 0.4 2.5 3.8 5.2 6.5
    A ± 0.05 0.60 0.60 0.60 0.80
    阻值範圍(Ω) 10Ω ~ 3MΩ 10Ω ~ 3MΩ 10Ω ~ 3MΩ 10Ω ~ 5MΩ
    引線規號 22 22 22 20
    工作溫度範圍 -55°C ~ +175°C
    標稱阻值誤差 B(±0.10%), C(±0.25% ), D(±0.50%), F(±1.00%)
    溫度係數 C3(±25PPM/°C), C2(±50PPM/°C), C1(±100PPM/°C)
    注 :
    • 對于窄于標準(-55°C ~ +175°C)的特定溫度範圍,溫度係數最低可至±5PPM/°C,可協商供貨。
    • 標稱精度偏差超出上述指標,請洽詢德鍵電子業務部。

    超精密電阻器 (RN) 周期性檢驗項目要求和方法

    檢驗類型 項目 方法 要求
    長期 壽命 GJB244A (MIL-PRF-55182) 4.8.18
    額定功率,125°C,2000h
    10000h
    GJB244A (MIL-PRF-55182) 3.24
    ΔR≤±(0.5%R+0.01Ω)
    ΔR≤±(2%R+0.01Ω)
    耐濕 GJB244A (MIL-PRF-55182) 4.8.18
    -10°C ~ +65°C, RH<90%
    額定功率,循環240h.
    GJB244A (MIL-PRF-55182) 3.21
    ΔR≤±(0.4%R+0.01Ω)
    高溫暴露 GJB244A 4.8.19
    175°C 2000h
    GJB244A (MIL-PRF-55182) 3.25
    ΔR≤±(2.0%R+0.01Ω)
    短期 介質耐電壓 GJB244A (MIL-PRF-55182)
    4.8.12/4.8.23/4.8.10
    GJB244A (MIL-PRF-55182) 3.18/3.29/3.16
    ΔR≤±(0.15%R+0.01Ω)
    無機械損傷,飛弧,絕緣擊穿
    引出端強度
    沖擊
    高頻振動
    GJB244A (MIL-PRF-55182)
    4.8.11/4.8.16/4.8.17
    GJB244A (MIL-PRF-55182) 3.17/3.22/3.23
    ΔR≤±(0.20%R+0.01Ω)
    無機械損傷
    耐焊接熱 GJB244A (MIL-PRF-55182) 4.8.14 GJB244A (MIL-PRF-55182) 3.20
    ΔR≤±(0.10%R+0.01Ω)
    無機械損傷

    超精密電阻器 (RN) 料號標識

    RN65 0.5W 10R D C2 P
    型號
    RN55
    RN60
    RN65
    RN70
    額定功率 (W)
    RN55 70°C 0.125W
    RN60 0.25W
    RN65 0.5W
    RN70 0.75W
    RN55 125°C 0.1W
    RN60 0.125W
    RN65 0.25W
    RN70 0.5W
    阻值 (Ω)
    10R 10Ω
    100R 100Ω
    1K1 1.1KΩ
    11K 11KΩ
    110K 110KΩ
    1M 1MΩ
    阻值公差 (%)
    B ±0.10%
    C ±0.25%
    D ±0.50%
    F ±1.00%
    溫度系數 (PPM/°C)
    C1 ±100ppm/°C
    C2 ±50ppm/°C
    C3 ±25ppm/°C
    包裝方式
    P 散裝
