帶電容陶瓷諧振器 (ZTT)

帶電容陶瓷諧振器 (ZTT) 1.79 ~ 60.00MHz 產品簡介

< >
  • 帶電容陶瓷諧振器 MHz - ZTT 系列

德鍵電子陶瓷諧振器 ZTT 為內建電容設計,此特性可以免去外部電容的設計,且可減少元器件的數量,增加穩定性,減小尺寸。此規格的頻率範圍在 1.79 MHz 至 60.00 MHz,頻率公差為 ±0.5%。

陶瓷諧振器,是一種壓電元器件,類似於石英晶體,可以把電能轉換為機械能,也可以把機械能轉換為電能。具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上。

德鍵電子生產陶瓷諧振器、陶瓷濾波器等,與村田壓電陶瓷器件兼容,符合 RoHS 標準,以充分滿足客戶及環境保護的要求。

提供完整引腳型及貼片諧振器尺寸,頻率範圍齊全,並提供系列產品目錄下載。可依客戶的需求製造,若需特殊規格型式,請與德鍵電子業務聯繫。

下載 PDF 版本: 帶電容陶瓷諧振器 (ZTT)。

主要特性 :
  1. 頻率精度 (at 25°C) (%):±0.5。
  2. 溫度穩定性 (-20°C ~ +80°C) (%):±0.3。
  3. 操作溫度範圍:-20 ~ +80 (°C)。
  4. 與村田諧振器 CST 兼容。

帶電容陶 (ZTT) 外形尺寸(單位:mm)

MHz (ZTT16.93MX) 系列 尺寸圖
(ZTT16.93MX) 系列 尺寸图
MHz Resonators (ZTTLS8.00MG) 系列 尺寸图
(ZTTLS8.00MG) 系列 尺寸圖

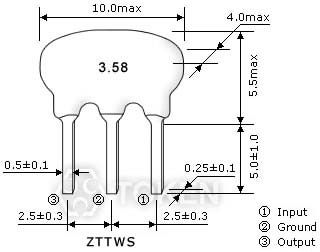

MHz (ZTTWS) 3.58MHz 系列 尺寸圖
(ZTTWS) 3.58MHz 系列 尺寸圖
MHz (ZTTRS) 4.19MHz 系列 尺寸圖
(ZTTRS) 4.19MHz 系列 尺寸圖

帶電容陶 (ZTT) 技術特性

型 號 頻率範圍
(MHz)
頻率精度
(at 25°C) (%)
溫度穩定性
(-20°C ~ +80°C) (%)
工作溫度
(°C)
老化率(10年)
(%)
ZTT***MG 1.79 ~ 6.00 ±0.5 ±0.3 -20 ~ +80 ±0.3
ZTTWS***MG 1.79 ~ 6.00 ±0.5 ±0.3 -20 ~ +80 ±0.3
ZTTLS***MG 3.00 ~ 8.00 ±0.5 ±0.3 -20 ~ +80 ±0.3
ZTTRS***MG 3.00 ~ 10.00 ±0.5 ±0.3 -20 ~ +80 ±0.3
ZTT***MT 6.00 ~ 13.00 ±0.5 ±0.3 -20 ~ +80 ±0.3
ZTT***MX 12.00 ~ 60.00 ±0.5 ±0.3 -20 ~ +80 ±0.3

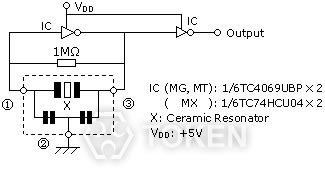

帶電容陶 (ZTT) 測試電路 (MOS IC)

MHz (ZTT) 測試電路 (MOS IC)
MHz (ZTT) 測試電路 (MOS IC)

帶電容陶 (ZTT) 料號標識

ZTT16.93MX P
型號
包裝方式
P 散裝
TR 編帶卷裝
