陶瓷鉴频器调频用 (JT10.7M)

调频用陶瓷鉴频器 (JT10.7M) 产品简介

< >
  • 调频用陶瓷鉴频器 (JT10.7M)

Token JT 10.7 调频系列为免调整音频窄带型,搭配 IC 应用于 FM 程序检验,转换频率为有用的音频信号。


鉴频器是一种具有移相鉴频特性的陶瓷滤波元件,主要用在电视机或录像机的伴音中频放大或解调电路中以及 FM 调频收音机的鉴频器电路中。它分为平衡型和微分型两种类型,前者用于同步鉴相器作平衡式鉴频解调,后者用于差分峰值鉴频器作差动微分式鉴频解调。


德键生产陶瓷鉴频器、贴片陶瓷滤波器、陶瓷谐振器、陶瓷陷波器等压电陶瓷产品系列,与村田压电陶瓷兼容,符合 RoHS 标准。提供完整压电元器件尺寸,频率范围齐全,并提供产品目录下载。

下载 PDF 版本: 调频用陶瓷鉴频器 (JT10.7M)。

主要特性 :
  1. fo 点鉴频输出(mv) min:25 ~ 650。
  2. 小体积尺寸(单位 mm):9.0 Max. × 7.0 Max. × 5.0 Max.。
  3. 多种规格可供多种 IC 搭配选择,稳定,高灵敏度,体积小,重量轻。
  4. 操作温度范围:-20 ~ +80 (°C),储藏温度范围:-40 ~ +85 (°C)。

调频用 (JT10.7M) 鉴频器尺寸(单位 mm)

调频用陶瓷鉴频器 (JT10.7M) 尺寸图调频用陶瓷鉴频器 (JT10.7M) 尺寸图

调频用 (JT10.7M) 技术特性

型 号 fo 点鉴频输出
(mv) min
fo 点失真度
(%) max
鉴频输出 3 分贝带宽
(kHz) max
适用 IC
JT10.7MG1 25 1.0 345 CX-2009,CX-20111
JT10.7MG3 650 1.0 ±150 TA7303P,TA7130,μPC1028H,LA1150
JT10.7MG16 60~90 0.9 300 TA8122AN
JT10.7MG18 60~90 0.9 300 TA8132N
JT10.7MG33 45 0.7 250 TA2007
JT10.7MG80 65 1.0 300 TA2104AFN
JT10.7MG82 90 0.8 320 TA2099N
JT10.7MG92 60 1.0 300 TA2132P
JT10.7MC1 35 1.0 242 CXA1019M,CX-20091

调频用 (JT10.7M) 色标规格

中心频率 色标
D:10.64MHz±30kHz
B:10.67MHz±30kHz
A:10.70MHz±30kHz
C:10.73MHz±30kHz
E:10.76MHz±30kHz

调频用 (JT10.7M) 测试电路

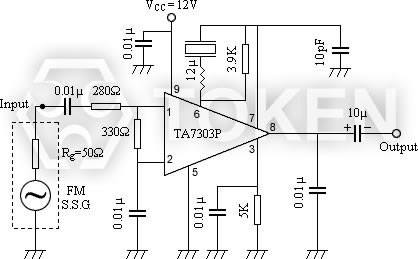

JT10.7MG3 测试电路图JT10.7MG3 测试电路图
JT10.7MG16 测试电路图JT10.7MG16 测试电路图

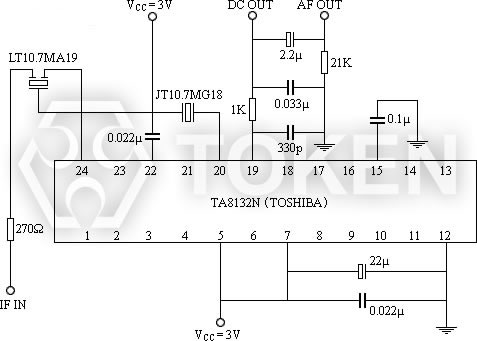

JT10.7MG18 测试电路图JT10.7MG18 测试电路图

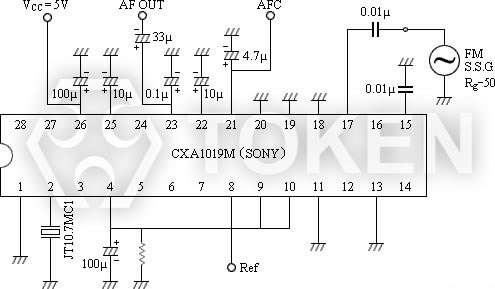

JT10.7MC1 测试电路图JT10.7MC1 测试电路图

调频用 (JT10.7M) 料号标识

JT10.7MG3 - A P

型号

中心频率色码
A 10.70MHz±30kHz
B 10.67MHz±30kHz
C 10.73MHz±30kHz
D 10.64MHz±30kHz
E 10.76MHz±30kHz
包装方式
