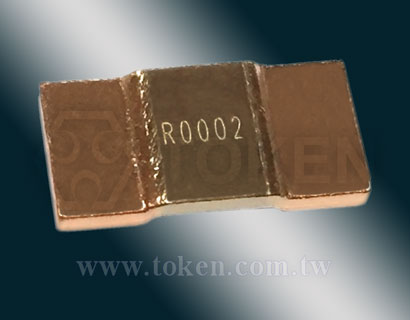

大功率 贴片合金分流电阻器 (LRS)

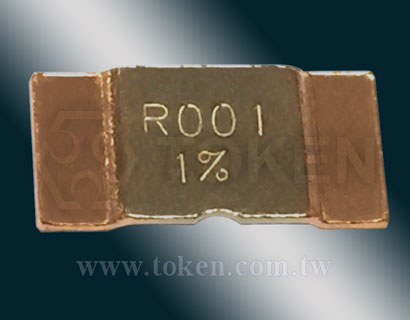

贴片分流合金电阻 (LRS) 产品简介
德键 LRS 先进的合金分流技术拼写了大功率电流感测电阻器。
<
>
裸露开放式表面贴装合金设计，允许空气流通以达到最大的冷却效果，使印刷电路板滞留更少的热量。焊接防火结构设计提供 20ppm TCR 温度系数，低电感量。这些特点使坚固 (LRS) 成为所有大功率电源和电力应用中不受大多数环境压力影响的最佳选择。
TOKEN 的电流感测分流电阻器 (LRS)，为自动化控制和传感电源的高电流应用开发，采用抗氧化及耐高温热腐蚀性能的锰铜合金 (Manganin) 、卡玛合金 (KAMAR NiCr20AlSi) 、铁铬铝合金(FeCrAl) 精密电阻合金焊接结构，标准表面贴装间距设计，适用于回流焊、自动插件机应用。
专为需要大电流应用而设计的 (LRS) ，功率可达 3W、5W、6W、和 7W，超低阻值范围从 0.1mΩ to 6mΩ，多种 ±1%、±2%、±5% 精密公差选择优势。两大类尺寸可供选择：标准尺寸有 2512、3920、和 5930 ；特殊尺寸有 3921、4026、4527、和 5931。TOKEN 实现小尺寸大功率化设计、成本更低、性能更高的电流感测分流器。
LRS 提供模压带包装，尺寸 2512 每盘 1Kpcs、3920 每盘 2.5Kpcs、5930 每盘 2Kpcs，产品符合 RoHS 标准及无铅要求。客户可以指定阻值、尺寸、规格，以满足设计的挑战性和具体的技术要求，请与德键业务部洽询产品最新信息。
下载 PDF 版本: 贴片电流感测分流电阻器 (LRS)
特征：
- 采用焊接结构，耐高温。空气散热，电阻稳定性高。
- 产品符合无铅 及 RoHS 标准。电感小于 10 nH (纳亨)。
- 公差精度 ±1%、±2%、和 ±5%。阻值低至 0.1mΩ to 6mΩ。
- 额定功率可达 3W、5W、6W、和 7W。电阻温度系数 ±20ppm/°C 和 ±50ppm/°C。
应用：
- 自动化控制电源、汽车市场的高电流应用。
- 电源模块、通讯系统。混合应用的电源电流传感器、变频器。
LRS - M/K 常规尺寸 (单位：mm)

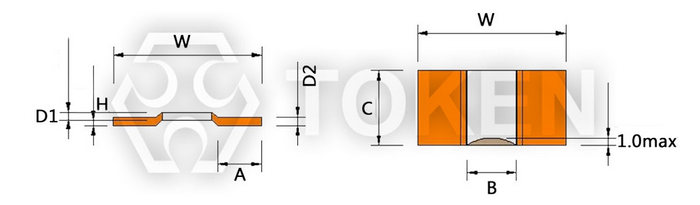

合金贴片电阻 (LRS) - M/K 系列 尺寸图 |
|||||||||||
| 型号 | 功率 (W) |
材料 | 尺寸 | B (mm) |
W (mm) |
A (mm) |
C (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
阻值 (mΩ) |
| LRS | 3 | M | 2512 | 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 1.5 | 1.5 | 0.3 |
| 0.88 | 0.88 | 0.5 | |||||||||
| 0.5 | 0.5 | 1 | |||||||||
| K | 1.31 | 1.31 | 1 | ||||||||
| 0.65 | 0.65 | 2 | |||||||||
| 0.43 | 0.43 | 3 | |||||||||
| 5 | M | 3920 | 4.5±0.3 | 10±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 1.5 | 1.5 | 0.2 | |
| 1.37 | 1.37 | 0.3 | |||||||||
| 0.83 | 0.83 | 0.5 | |||||||||
| 0.4 | 0.4 | 1 | |||||||||
| K | 1.16 | 1.16 | 1 | ||||||||
| 0.37 | 0.37 | 3 | |||||||||
| 0.28 | 0.28 | 5 | |||||||||
| 7 | M | 5930 | 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.6±0.4 | 0.5±0.1 | 1.5 | 1.5 | 0.2 | |
| 0.75 | 0.75 | 0.4 | |||||||||
| 0.6 | 0.6 | 0.5 | |||||||||
| 0.41 | 0.41 | 0.75 | |||||||||
| K | 0.86 | 0.86 | 1 | ||||||||
| 0.4 | 0.4 | 2 | |||||||||
| 0.29 | 0.29 | 3 | |||||||||
LRS - M/K 特殊尺寸 (单位：mm)
| 型号 | 功率 (W) |
材料 | 尺寸 | B (mm) |
W (mm) |
A (mm) |
C (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
阻值 (mΩ) |
| LRS | 5 | M | 3921 | 4.5±0.3 | 10±0.2 | 2.2±0.2 | 5.2±0.3 | 0.5±0.1 | - | - | 0.2 ~ 5 |
| 5 | K | 3921 | 4.5±0.3 | 10±0.2 | 2.2±0.2 | 5.2±0.3 | 0.5±0.1 | - | - | 0.2 ~ 5 | |
| 6 | M | 4026 | 4.5±0.3 | 10±0.2 | 2.2±0.2 | 6.6±0.4 | 0.5±0.1 | - | - | 0.2 ~ 3 | |
| 6 | K | 4026 | 4.5±0.3 | 10±0.2 | 2.2±0.2 | 6.6±0.4 | 0.5±0.1 | - | - | 0.2 ~ 3 | |
| 6 | M | 4527 | 4.5±0.3 | 11.5±0.2 | 3.0±0.3 | 6.9±0.4 | 0.5±0.1 | - | - | 0.4 ~ 3 | |
| 6 | K | 4527 | 4.5±0.3 | 11.5±0.2 | 3.0±0.3 | 6.9±0.4 | 0.5±0.1 | - | - | 0.4 ~ 3 | |
| 7 | M | 5931 | 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.8±0.4 | 0.5±0.1 | - | - | 0.1 ~ 0.75 | |
| 7 | K | 5931 | 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.8±0.4 | 0.5±0.1 | - | - | 1 ~ 3 |
LRS - F 尺寸 (单位：mm)
合金贴片电阻 (LRS) - F 系列 尺寸图 |
|||||||||||
| 型号 | 功率 (W) |
材料 | 尺寸 | B (mm) |
W (mm) |
A (mm) |
C (mm) |
H (mm) |
D1 (mm) |
D2 (mm) |
阻值 (mΩ) |
| LRS | 3 | F | 2512 | 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 1.4 | 1.4 | 1 |
| 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 0.7 | 0.7 | 2 | ||||
| 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 3 | 0.47 | 0.47 | ||||
| 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 0.35 | 0.35 | 4 | ||||
| 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 0.28 | 0.28 | 5 | ||||
| 3.0±0.3 | 6.3±0.2 | 1.2±0.2 | 3.1±0.3 | 0.5±0.1 | 0.24 | 0.24 | 6 | ||||
| 5 | F | 3920 | 4.5±0.3 | 10.0±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 1.28 | 1.28 | 1 | |
| 4.5±0.3 | 10.0±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 0.64 | 0.64 | 2 | ||||
| 4.5±0.3 | 10.0±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 0.43 | 0.43 | 3 | ||||
| 4.5±0.3 | 10.0±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 0.32 | 0.32 | 4 | ||||
| 4.5±0.3 | 10.0±0.2 | 2.2±0.2 | 5.1±0.4 | 0.5±0.1 | 0.26 | 0.26 | 5 | ||||
| 7 | F | 5930 | 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.6±0.4 | 0.5±0.1 | 0.96 | 0.96 | 1 | |
| 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.6±0.4 | 0.5±0.1 | 0.48 | 0.48 | 2 | ||||
| 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.6±0.4 | 0.5±0.1 | 0.32 | 0.32 | 3 | ||||
| 5.0±0.3 | 15±0.3 | 4.2±0.3 | 7.6±0.4 | 0.5±0.1 | 0.24 | 0.24 | 4 | ||||

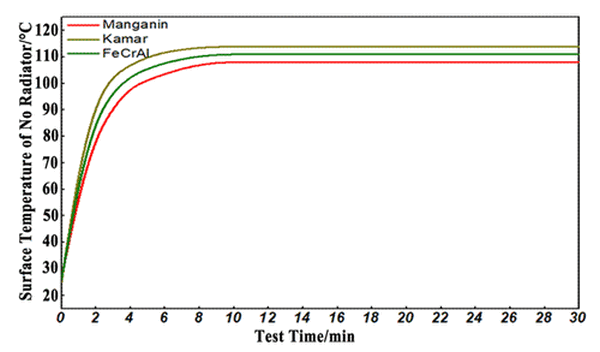

LRS - 表面温度曲线图
(LRS) - 表面温度曲线图 |
备注：表面温度测试板采用铝基板。
LRS - 温度系数曲线图
(LRS) - 温度系数曲线图 |
备注：表面温度测试板采用铝基板。
LRS - 环境测试
| 测试项目 | 规格标准 | 测试方法 |
|---|---|---|
| 冷热循环 | ±0.5% | JESD22 (-55℃ 到 +125℃) 1000次。静置 24±2 小时后量测。 |
| 高温测试 | ±0.5% | MIL-STD-202 1000小时 于T=125℃未通电。静置 24±2 小时后量测。 |
| 耐湿测试 | ±0.5% | MIL-STD-202 未通电 t=24 小时/次。静置 24±2 小时后量测。 备注：不含 7a 和 7b 步骤。 |
| 湿度测试 | ±0.5% | MIL-STD-202 1000小时 85℃/85% RH。静置 24±2 小时后量测。 备注：指定条件：10% 工作功率。 |
| 操作寿命 | ±0.5% | MIL-STD-202 条件 D 稳定状态 TA=125℃ 额定功率。静置 24±2 小时后量测。 |
| 可焊性测试 | 95% 覆盖。 | J-STD-002C 245℃±5℃，5s+0.5s/-0。 |
| 耐焊性测试 | ±0.5% | MIL-STD-202 260℃±5℃，10s±1s。静置 24±2 小时后量测。 |
| 短时间过负载 | ±0.5% | MIL-STD-202 5 倍额定功率5秒。静置 24±2 小时后量测。 |
| 热冲击测试 | ±1% | MIL-STD-202 -55℃/+125℃，300次循环，最大传输时间 20秒，静置 15分钟。 |
| 振动测试 | ±0.5% | MIL-STD-202 5g 20分钟，3 方向 12 次循环。 备注：用"8X5" PCB .031" 厚 7" 安装于较长一边的相对两边角落，固定点位于 2 英寸以内。测试频率为 10-2000Hz。静置 24±2 小时后量测。 |
LRS - 降额曲线
额定功率 vs 环境温度 (降额曲线图) |
LRS - 包装规格
LRS - 模压带规格 |
|||||||||||
| 尺寸 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | D0 (mm) | T (mm) | 数量 (EA)/支 |
| 2512 | 4.3 | 7.6 | 16 | 1.55 | 7.5 | 3.85 | 7.7 | 7.7 | 1.5 | 1.7 | 1000 |
| 3920 | 6.0 | 11 | 24 | 1.55 | 11.2 | 6 | 12 | 12 | 1.5 | 2.0 | 2500 |
| 5930 | 8.6 | 16 | 24 | 1.55 | 10.8 | 6 | 12 | 12 | 1.5 | 2.4 | 2000 |
大功率 贴片电流感测分流电阻器 LRS - 料号标识
| LRS | - | 3 | - | M | - | 0m30 | - | J | ||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||
