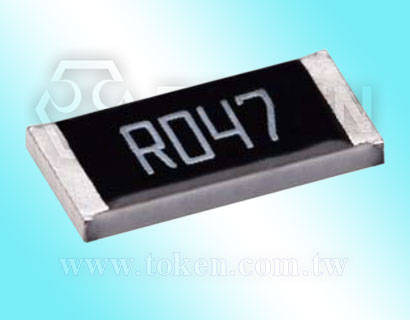

金属超低阻值贴片电阻器 (CSM)
金属超低阻值贴片电阻器 (CSM) 产品简介
新型金属超低阻值贴片电阻，加强电力系统电流检测。
<
>
电流感测电阻器是一种快速发展的技术，专注于调节和监控从电源到终端设备的电力。
此外，基于Token (CSM) 金属合金的电流感测电阻器能够处理更高的浪涌电流，具有更好的 TCR 能力，并且通常不会出现与 PCB 的热膨胀差异的问题。 与包括霍尔效应传感器，磁阻传感器和电流互感器在内的竞争技术相比，基于金属合金的电阻器是一种经济高效的解决方案。
Token (CSM) 在整个工作温度范围内提供高性能和可靠性，与同类标准电流检测电阻相比，外壳尺寸小，额定功率高。 价阻值从1mΩ 开始; 并到700mΩ， 应用包括开关和 DC-DC 转换器，电池组，充电器，适配器，音频应用中的过流保护，电源管理应用，LED 驱动器，电机控制，电动工具和功率放大器。
Token (CSM) 超低阻值金属片式电阻器是专为电力电子系统中的电流检测电路设计的 SMD 器件。 金属合金结构确保了高可靠性和高性能，并具有非常低且稳定的 TCR（50ppm，75ppm，100ppm）值。尺寸小可提供 0.5W ~ 5W 的高额定功率，工作温度为-55°C~ + 155°C。 精度公差有 ±0.5％和±1％两种。
有多种标准行业尺寸规格可供选择：0603, 0805, 1206, 2010, 2512, 3921, 4527, 0508, 0612, 0815, 1225 和 2139。 较小尺寸 0603, 0805, 1206, 0508 和 0612 每卷包装数量 5K 个。2010, 2512, 0815 和 1225 每卷 4K 个。大尺寸 2139 每卷 2K 个。
用于电流检测的超低欧姆贴片电阻（CSM）符合 RoHS 标准和无铅要求。 客户可以指定电阻，尺寸和规格，以满足设计挑战和特定技术要求。 请联系TOKEN 业务部获取最新产品信息。
下载 PDF 版本 : 金属超低阻值贴片电阻器 (CSM)。
特性 :
- SMD 自动插件设计、小尺寸高额定功率。
- 专为电力电子系统中的电流检测电路而设计。
- 用于电流检测的低阻电阻器。并且符合 RoHS 及无铅要求。
- 金属片结构确保了高可靠性和高性能以及非常低且稳定的 TCR。
应用 :
- 电源开关、电源管理应用。
- 音频应用中的过流保护。
- 电压调节模块（VRM。
- DC-DC转换器，电池组，充电器，适配器。
低阻值贴片电阻器 (CSM) - 结构和尺寸

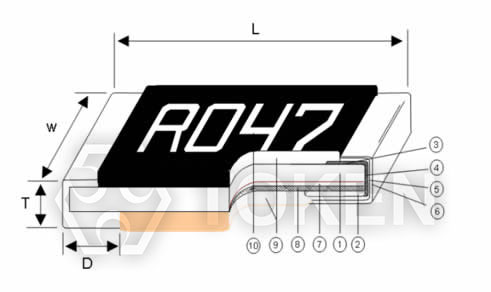

(CSM) 金属超低阻值贴片电阻 - 结构图
|
| 型号 | 额定功率为 70°C (W) | 电阻范围 (mΩ) | 尺寸 (单位: mm) | |||
| L | W | T | D | |||
| CSM0603 | 0.5 | 5 | 1.60±0.25 | 0.80±0.25 | 0.65±0.20 | 0.50±0.20 |
| 6~100 | 0.40±0.20 | |||||
| CSM0805 | 0.75 | 4~270 | 2.00±0.25 | 1.20±0.25 | 0.65±0.20 | 0.50±0.20 |
| CSM1206 | 1 | 4~700 | 3.20±0.25 | 1.60±0.25 | 0.65±0.20 | 0.68±0.30 |
| CSM2010 | 1.5 | 2~3 | 5.08±0.25 | 2.54±0.25 | 0.65±0.20 | 2.10±0.30 |
| 4~500 | 0.70±0.30 | |||||
| CSM2512 | 2 | 2 | 6.40±0.30 | 3.20±0.30 | 0.75±0.20 | 1.65±0.30 |
| 3 | 0.75±0.20 | 1.65±0.30 | ||||
| 4~560 | 0.65±0.20 | 1.05±0.30 | ||||
| CSM3921 | 4 | 10~50 | 11.10±0.30 | 5.10±0.30 | 0.65±0.30 | 2.36±0.30 |
| CSM4527 | 5 | 10~50 | 11.60±1.0 | 7.10±1.0 | 0.65±0.30 | 2.70±0.40 |
| CSM0508 | 1 | 1~100 | 1.35±0.20 | 2.10±0.20 | 0.65±0.20 | 0.43±0.20 |
| CSM0612 | 1.5 | 1 | 1.60±0.25 | 3.20±0.25 | 0.65±0.20 | 0.50±0.30 |
| 2~100 | 0.40±0.20 | |||||
| CSM0815 | 2 | 1~20 | 2.20±0.20 | 3.80±0.20 | 0.65±0.20 | 0.61±0.20 |
| CSM1225 | 3 | 1~100 | 3.20±0.30 | 6.40±0.30 | 0.65±0.20 | 0.60±0.20 |
| CSM2139 | 5 | 1~100 | 5.10±0.40 | 11.10±0.30 | 0.65±0.30 | 0.90±0.30 |
贴片低阻值电阻器 (CSM) - 电气特性
| 型号 | 最大额定功率 (W) | 最大额定电流 (A)* | 最大过载电流 (A) | 电阻范围 (mΩ)* | 温度系数 (ppm/°C) | 材料 | |
| D (±0.5%) | F (±1%) | ||||||
| CSM0603 | 0.5 | 10 | 15.81 | - | 5~9 | ±75 | R005~R049: 锰铜 R050~R100: 铜合金 |
| 7.07 | 11.18 | 10~100 | ±50 | ||||
| CSM0805 | 0.75 | 13.69 | 21.65 | - | 4~9 | ±75 | R004~R049: 锰铜 R050~R270: 铜合金 |
| 8.66 | 13.69 | 10~270 | ±50 | ||||
| CSM1206 | 1 | 15.81 | 25 | - | 4~9 | ±75 | R004~R049: 锰铜 R050~R700: 铜合金 |
| 10 | 15.81 | 10~700 | ±50 | ||||
| CSM2010 | 1.5 | 27.38 | 43.30 | - | 2~9 | ±100 | R002~R500: 铜合金 |
| 12.24 | 19.36 | 10~500 | ±50 | ||||
| CSM2512 | 2 | 31.62 | 50 | - | 2~9 | ±75 | R002~R049: 锰铜 R050~R560: 铜合金 |
| 14.14 | 22.36 | 10~560 | ±50 | ||||
| CSM3921 | 4 | 20 | 31.62 | 10~50 | ±50 | R010~R050: 铜合金 | |
| CSM4527 | 5 | 22.36 | 35.35 | 10~50 | ±50 | R010~R050: 铜合金 | |
| CSM0508 | 1 | 31.62 | 50 | - | 1~9 | ±100 | R001~R009: 锰铜 R010~R100: 铜合金 |
| 10 | 15.81 | 10~100 | ±50 | ||||
| CSM0612 | 1.5 | 38.72 | 61.23 | - | 1~9 | ±100 | R001~R009: 锰铜 R010~R100: 铜合金 |
| 12.24 | 19.36 | 10~100 | ±50 | ||||
| CSM0815 | 2 | 44.72 | 70.71 | - | 1~9 | ±100 | R001~R020: 铜合金 |
| 14.14 | 22.36 | 10~20 | ±50 | ||||
| CSM1225 | 3 | 54.77 | 86.60 | - | 1~9 | ±100 | R001~R020: 锰铜 R021~R100: 铜合金 |
| 17.32 | 27.38 | 10~100 | ±50 | ||||
| CSM2139 | 5 | 111.80 | 70.71 | - | 1~9 | ±100 | R001~R020: 锰铜 R021~R100: 铜合金 |
| 22.36 | 35.35 | 10~100 | ±50 | ||||
金属贴片电阻器 (CSM) - 环境测试
| 测试项目 | 标准规格 | 测试方法 |
| 温度系数 (T.C.R) | 视规格而定 | JIS-C-5201-1 4.8 IEC-60115-1 4.8 -55°C~+125°C, 25°C 是参考温度。 |
| 短时间过负载 | ±(1.0% + 0. 5mΩ) | JIS-C-5201-1 4.13 IEC 60115-1 4.13 RCWV*2.5 或最大过负荷电压少于 5 秒。 |
| 可焊性测试 | 95% Min. coverage. | JIS-C-5201-1 4.17 IEC-60115-1 4.17 245±5°C 3秒。 |
| 耐焊性测试 | ±(1.0% + 0.5mΩ) | JIS-C-5201-1 4.18 IEC-60115-1 4.18 260±5°C 10秒。 |
| 冷热循环 | ±(1.0% + 0.5mΩ) | JIS-C-5201-1 4.19 IEC-60115-1 4.19 -55°C 到 +155°C, 100次。 |
| 耐干旱性 | ±(1.0% + 0.5mΩ) | JIS-C-5201-1 4.23 IEC-60115-1 4.23.2 在 +155°C 下，1000小时。 |
| 耐湿性 | ±(2.0% + 0.5mΩ) |
JIS-C-5201-1 4.24 IEC-60115-1 4.24 40±2°C,90~95% R.H. 1.5小时开，0.5小时关。负载额定电流1000小时。 |
| 负载寿命 | ±(2.0% + 0. 5mΩ) | JIS-C-5201-1 4.25 IEC-60115-1 4.25.1 70±2°C, 1.5小时开，0.5小时关。负载额定电流1000小时。 |
| 弯曲强度 | ±(1.0% + 0.5mΩ) | JIS-C-5201-1 4.33 IEC-60115-1 4.33 以 2mm 翘曲 5 秒钟。 |
电流检测贴片电阻器 (CSM) - 建议焊盘尺寸
建议焊盘尺寸
|
|||||
| 型号 | 最大额定功率 (Watts) | 电阻范围 (mΩ) | 尺寸 (mm) | ||
| a | b | i | |||
| CSM0603 | 0.5 | 5 | 1.35 | 0.92 | 0.50 |
| 6~100 | 1.30 | 0.92 | 0.60 | ||
| CSM0805 | 0.75 | 4~270 | 1.40 | 1.44 | 0.80 |
| CSM1206 | 1 | 4~700 | 1.80 | 1.84 | 1.20 |
| CSM2010 | 1.5 | 2~3 | 3.65 | 2.88 | 0.70 |
| 4~500 | 2.65 | 2.88 | 2.70 | ||
| CSM2512 | 2 | 2~3 | 3.85 | 3.57 | 1.60 |
| 4~560 | 3.10 | 3.57 | 3.10 | ||
| CSM3921 | 4 | 10~50 | 4.50 | 5.75 | 5.00 |
| CSM4527 | 5 | 10~50 | 4.65 | 8.05 | 5.20 |
| CSM0508 | 1 | 1~100 | 1.10 | 2.30 | 0.60 |
| CSM0612 | 1.5 | 1 | 1.35 | 3.68 | 0.50 |
| 2~100 | 1.30 | 3.68 | 0.60 | ||
| CSM0815 | 2 | 1~20 | 2.40 | 4.26 | 0.70 |
| CSM1225 | 3 | 1~100 | 2.35 | 7.25 | 1.40 |
| CSM2139 | 5 | 1~100 | 2.80 | 12.65 | 2.40 |
电流感测贴片电阻器 (CSM) - 降额曲线
额定功率 vs 环境温度 (降额曲线图)
|
贴片电流检测电阻器 (CSM) - IR 回流焊
IR 回流焊
|
贴片电流感测电阻器 (CSM) - 波峰焊 (流焊)
波峰焊 (流焊)
|
- 回流焊在最高温度点的时间 260°C：10s。
- 波峰焊在最高温度点的时间 260°C：10s。
- 烙铁在最高温度点的时间 410°C：5s。
贴片低值电阻器 (CSM) - 纸带规格
纸带规格
|
||||||||||
| 型号 | A(mm) | B(mm) | W(mm) | E(mm) | F(mm) | P0(mm) | P1(mm) | P2(mm) | ΦD0(mm) | T(mm) |
| CSM0603 | 1.18±0.20 | 1.98±0.20 | 8.00±0.30 | 1.75±0.10 | 3.50±0.10 | 4.0±0.10 | 4.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 0.75±0.20 |
| CSM0805 | 1.68±0.20 | 2.38±0.20 | 8.00±0.30 | 1.75±0.10 | 3.50±0.10 | 4.0±0.10 | 4.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 0.87±0.20 |
| CSM0508 | 1.68±0.20 | 2.38±0.20 | 8.00±0.30 | 1.75±0.10 | 3.50±0.10 | 4.0±0.10 | 4.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 0.87±0.20 |
| CSM1206 | 2.05±0.20 | 3.65±0.20 | 8.00±0.30 | 1.75±0.10 | 3.50±0.10 | 4.0±0.10 | 4.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 0.87±0.20 |
| CSM0612 | 2.05±0.20 | 3.65±0.20 | 8.00±0.30 | 1.75±0.10 | 3.50±0.10 | 4.0±0.10 | 4.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 0.87±0.20 |
低值贴片电阻器 (CSM) - 模压带规格
模压带规格
|
||||||||||
| 型号 | A(mm) | B(mm) | W(mm) | E(mm) | F(mm) | P0(mm) | P1(mm) | P2(mm) | ΦD0(mm) | T(mm) |
| CSM1508 | 2.40±0.20 | 4.10±0.20 | 12.0±0.30 | 1.75±0.10 | 5.50±0.10 | 4.0±0.10 | 4.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 0.75±0.20 |
| CSM2010 | 2.85±0.20 | 5.45±0.20 | 12.0±0.30 | 1.75±0.10 | 5.50±0.10 | 4.0±0.10 | 4.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 0.80±0.20 |
| CSM2512 | 3.40±0.20 | 6.75±0.20 | 12.0±0.30 | 1.75±0.10 | 5.50±0.10 | 4.0±0.10 | 4.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 1.00±0.20 |
| CSM1225 | 3.40±0.20 | 6.75±0.20 | 12.0±0.30 | 1.75±0.10 | 5.50±0.10 | 4.0±0.10 | 4.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 1.00±0.20 |
| CSM3921 | 5.50±0.20 | 11.5±0.20 | 24.0±0.30 | 1.75±0.10 | 11.5±0.10 | 4.0±0.10 | 8.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 0.90±0.20 |
| CSM2139 | 5.50±0.20 | 11.5±0.20 | 24.0±0.30 | 1.75±0.10 | 11.5±0.10 | 4.0±0.10 | 8.00±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 0.90±0.20 |
| CSM4527 | 7.50±0.20 | 12.0±0.20 | 24.0±0.30 | 1.75±0.10 | 11.5±0.10 | 4.0±0.10 | 12.0±0.10 | 2.00±0.10 | 1.50+0.1,-0 | 0.90±0.20 |
贴片电阻器 (CSM) - 包装数量 & 卷盘规格

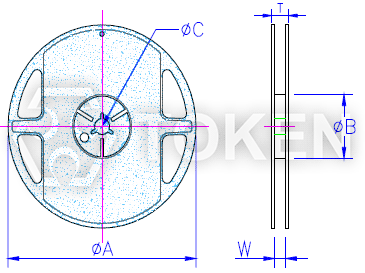

包装数量 & 卷盘规格 (CSM)
|
||||||||
| 型号 | 包装数量 | 带宽 | 卷盘直径 | ΦA(mm) | ΦB(mm) | ΦC(mm) | W(mm) | T(mm) |
| CSM0603 | 5000Pcs | 8mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 9.0±1.0 | 11.4±1.0 |
| CSM0805 | 5000Pcs | 8mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 9.0±1.0 | 11.4±1.0 |
| CSM1206 | 5000Pcs | 8mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 9.0±1.0 | 11.4±1.0 |
| CSM2010 | 4000Pcs | 12mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 13.0±1.0 | 15.5±1.0 |
| CSM2512 | 4000Pcs | 12mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 13.0±1.0 | 15.5±1.0 |
| CSM3921 | 2000Pcs | 24mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 24.5±1.0 | 26.5±1.0 |
| CSM4527 | 1000Pcs | 24mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 24.5±1.0 | 26.5±1.0 |
| CSM0508 | 5000Pcs | 8mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 9.0±1.0 | 11.4±1.0 |
| CSM0612 | 5000Pcs | 8mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 9.0±1.0 | 11.4±1.0 |
| CSM0815 | 4000Pcs | 12mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 13.0±1.0 | 15.5±1.0 |
| CSM1225 | 4000Pcs | 12mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 13.0±1.0 | 15.5±1.0 |
| CSM2139 | 2000Pcs | 24mm | 7inch | 178±5.0 | 60±2.0 | 13.0±1.0 | 24.5±1.0 | 26.5±1.0 |
贴片超低阻值电阻器 (CSM) - 料号标识
| CSM | 0603 | F | TR | D | U | R015 | M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
