开尔文 Kelvin 精密瓷盒四端子电阻器 (LSQ)
精密瓷盒四端子电阻器 - (LSQ) 产品简介
德键开尔文四端子电阻器（LSQ）精密瓷盒系列，适合高功率产品及精密量测应用。
<
>
德键新开发的精密瓷盒四端子电阻器结合开尔文 ( Kelvin) 配置与 PCB 板安装性能的优势，为相对高电流需求提供了超低阻值 (低至 0.01 ohm) 的选择。
在低阻值电阻中，端子的阻值和温度系数的影响往往是不能忽略的。于实际设计中，应充分考虑这些因素，并使用附加的取样端子，直接测量金属材料两端的电压。
开尔文四引线配置 (Kelvin four-terminal resistors) 确保电流作用于两个相对的端子，测量其他两个端子的感应电压，避免端子之间的电阻值和温度系数影响，从而得到更精确的电流测量。
四端子电阻器 ( LSQ) 是德键电流检测电阻器系列的新产品。采用开尔文 Kelvin 配置专业设计，使电流作用于两个相对的端子，精确测量其它两个端子的感应电压。LSQ 系列是专为产品要求低阻值、高精度、及温度稳定性而设计的。
当今很多应用中需要测量和控制高频电流，采用开尔文四引线连接配置的优势，可消除引脚端子间的电阻值及温度系数对量测系统的影响，分流器的寄生电感参数也得到了大幅改善，避免连接到测试点的端子降低量测的精确性，进而提供产品最终的精密量测值。也同时也避免了传统电阻（两引脚型）于低温度系数及自热时的阻值飘移。
德键 LSQ 系列符合无铅 及 RoHS 标准。可依客户的需求生产，提供电流检测系列低阻分流电阻器的产品。特殊的阻值、尺寸、规格、及产品最新信息，请与德键业务部洽询。
下载 PDF 版本: 四端子开尔文电阻 (LSQ)。
特性 :
- 优异的抗浪涌性能、及低温度系数。
- 开尔文电桥配置 (Kelvin) 四端子电阻器提供超低阻值范围。
- 点焊和防火结构，特殊的无机材料及封装结构，具有极佳的导热性和耐潮湿性。
应用 :
- 自动测试设备、电流感测应用、高精密仪器仪表使用、工业、医疗、军事精密量测设备。

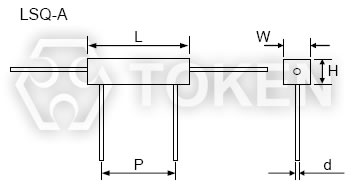

(LSQ-A) 精密瓷盒四引线电阻器 规格 & 尺寸 (单位: mm)
|
|||||||||||||||||
| 规格 | 额定功率 (Watts) |
阻值范围 (Ω) |
尺寸 (单位: mm) | ||||||||||||||
| L | W±1 | H±1 | P±1 | d±0.5 | |||||||||||||
| LSQ-A-3 | 3 | R01~R1 | 22±1.0 | 8 | 8 | 14 | 0.8 | ||||||||||
| LSQ-A-5 | 5 | R01~R1 | 22±1.5 | 9.5 | 9.5 | 14 | 0.8 | ||||||||||
| LSQ-A-7 | 7 | R01~R1 | 35±2.0 | 9.5 | 9.5 | 25 | 0.8 | ||||||||||
| LSQ-A-10 | 10 | R01~R1 | 48±2.0 | 9.5 | 9.5 | 36 | 0.8 | ||||||||||
| LSQ-A-15 | 15 | R01~R1 | 48±2.0 | 12.5 | 12.5 | 36 | 0.8 | ||||||||||
(LSQ-B) 精密瓷盒四引线电阻器 规格 & 尺寸 (单位: mm)
|
|||||||||||||||||
| 规格 | 额定功率 (Watts) |
阻值范围 (Ω) |
尺寸 (单位: mm) | ||||||||||||||
| L±2 | W±1 | H±1 | P±1 | P1±1 | d±0.5 | ||||||||||||
| LSQ-B-5 | 5 | R01~R1 | 26 | 5 | 10 | 20 | 12 | 0.8 | |||||||||
(LSQ-C) 精密瓷盒四引线电阻器 规格 & 尺寸 (单位: mm)
|
|||||||||||||||||
| 规格 | 额定功率 (Watts) |
阻值范围 (Ω) |
尺寸 (单位: mm) | ||||||||||||||
| L±2 | W±1 | H±1 | P±1 | P1±1 | d±0.5 | ||||||||||||
| LSQ-C-10 | 10 | R01~R1 | 18 | 10.5 | 20 | 12 | 5 | 1.0 | |||||||||
精密瓷盒四端子电阻器 (LSQ) 降额曲线
|
|||||||||||||||||
精密瓷盒四端子电阻器 (LSQ) 性能测试条件
|
|||||||||||||||||
| 测试项目 | 测试方法 | 规格标准 | |||||||||||||||
| 阻值范围 | D(±0.5%), F(±1%), G(±2%), J(±5%) | ||||||||||||||||
| 温度系数 | ±10 ppm/°C, ±20 ppm/°C, ±25 ppm/°C, ±50 ppm/°C | ||||||||||||||||
| 操作温度 | -55°C~275°C | ||||||||||||||||
| 最大工作电压 | (P40°C x R)1/2 | ||||||||||||||||
| 端子拉伸强度 | 50N, 10s | ΔR≤±1.0%R | |||||||||||||||
| 耐压试验 | 1000V, 1 分钟。 | 外表无明显损伤。 | |||||||||||||||
| 短时间过负载 | 5 倍额定功率，5 秒。 | ΔR≤±4.0%R | |||||||||||||||
| 热冲击试验 | -55°C~+275°C，5 次循环, 30 分钟。 | ΔR≤±5.0%R | |||||||||||||||
| 寿命试验 | 40°C，1000 小时，1.5 小时开，0.5 小时关。 | ΔR≤±5.0%R | |||||||||||||||
精密瓷盒四端子电阻器 (LSQ) 料号标识
| LSQ-A | - | 15 | R01 | J | P | ||||||||||||||||||||||||||||||||
 | | | | | |||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||
