德键电子 (Token Electronics) Power Metal Strip 低阻值贴片电阻,适合所有类型的电流检测和脉冲应用,包括服务器、笔记本电脑的VRM和锂离子电池安全和管理的DC/DC转换器;测量设备等工业控制、石油/天然气井钻探的井下测试;混合动力系统的逆变器控制;开关和线性电源、功率放大器、仪表;汽车空调、电池管理控制、及无刷直流电机、引擎、防抱死刹车等汽车电子控制装置中的分流应用。
德键 (LRM) 采用全焊接结构的合金镍铬电阻芯,低温度系数 TCR 低至 ±75PPM/°C ,具有优异的电性能,可实现在 -55°C ~ +170°C 温度范围工作的高功率电阻,同时保持 Power Metal Strip 特性。
(LRM) 适用于需要大范围的应用设计,功率范围从 1/8W 到 3W,超低阻值范围从 1mΩ to 100mΩ,±1%, ±5% 的严格公差,且具有完全的尺寸 0805, 1206, 2010, 和 2512选择优势。实现小尺寸小型化,设计出更小、成本更低、性能更高、高功率电路设计的终端产品。
德键的 (LRM) 系列,符合RoHS和无铅标准,是 Vishay 理想的替代元器件,并提供更有竞争力的价格和快速交货服务。需最新的详细规格信息,联系我们与您的特定需求。
下载 PDF 版本: 合金功率低欧姆片式电阻 (LRM)。
功率合金片式电阻 尺寸结构 (LRM)
|
型号 | 阻值 (mΩ) | 材料 | L (mm) | W (mm) | T (mm) | D (mm) | 重量(g) 1000pcs |
LRM05*TE****M | 5, 9, 10, 20 | MnCu | 2.00±0.10 | 1.25±0.10 | 0.60±0.20 | 0.40±0.20 | 15.00 |
LRM06*TFR001M | 1 | MnCu | 3.20±0.20 | 1.60±0.20 | 0.75±0.20 | 1.10±0.30 | 18.00 |
LRM06*T*****M | 2 ~ 30 | MnCu | 3.20±0.20 | 1.60±0.20 | 0.60±0.20 | 0.50±0.30 | 18.00 |
LRM10*T***** | 5, 6, 10, 15, 20 | NiCu | 5.00±0.20 | 2.50±0.20 | 0.60±0.20 | 0.60±0.30 | 40.50 |
LRM12*T*****M | 0.5, 0.75 | MnCu | 6.40±0.20 | 3.20±0.20 | 0.60±0.20 | 2.60±0.20 | 90.90 |
LRM12*T*****M | 5, 10, 20, 25, 30, 40, 50 | MnCu | 6.40±0.20 | 3.20±0.20 | 0.60±0.20 | 0.90±0.20 | 90.90 |
LRM12*T*****M | 4 ~ 50 | NiCu | 6.40±0.20 | 3.20±0.20 | 0.60±0.20 | 0.90±0.20 | 90.90 |
LRM12*T***** | 1, 1.5, 2, 3 | NiCu | 6.40±0.20 | 3.20±0.20 | 0.60±0.20 | 2.0±0.20 | 90.90 |
LRM12*T***** | 2, 3, 4 | NiCu | 6.40±0.20 | 3.20±0.20 | 0.70±0.20 | 2.0±0.20 | 90.90 |
LRM12*T***** | 10 ~ 100 | NiCu | 6.40±0.20 | 3.20±0.20 | 0.70±0.20 | 0.90±0.20 | 90.90 |
规格 | 额定功率 (at 70°C) |
操作温度范围 °C |
阻值公差 (±%) |
阻值范围 (mΩ) |
温度系数 (±PPM/°C) |
LRM05 (0805) | 1/8W, 1/4W, 1/2W | -55°C ~ +170°C | ±1%, ±5% | 5, 9,10, 20 | ±100 |
LRM06 (1206) | 1/4W, 1/2W, 1W | 1 | ±200 | ||
2, 3, 4, 5, 6, 7, 8, 9,10 | ±100 | ||||
12, 14, 15, 20, 22, 25, 30 | ±75 | ||||
LRM12 (2512) | 1W, 2W | 0.5, 0.75 | ±200 | ||
5, 10 | ±100 | ||||
1W | 20, 25, 30, 40, 50 | ±75 |
规格 | 额定功率 (at 70°C) |
操作温度范围 °C |
阻值公差 (±%) |
阻值范围 (mΩ) |
温度系数 (±PPM/°C) |
LRM10 (2010) | 1/2W, 3/4W, 1W, 1.5W | -55°C ~ +170°C | ±1%, ±5% | 5, 6, 10 | ±100 |
15, 20 | ±75 | ||||
LRM12 (2512) | 1W, 2W | 1, 1.5 | ±275 | ||
2, 3, 4, 5, 6, 7, 8,10 | ±100 | ||||
1W | 12, 15, 18, 20, 25, 30, 33, 35, 40, 50 | ±75 | |||
1W, 2W, 3W | 2, 3, 4, 10, 12, 15, 18, 20, 25, 30, 39,40, 50, 60, 70, 80, 100 | ±75 |

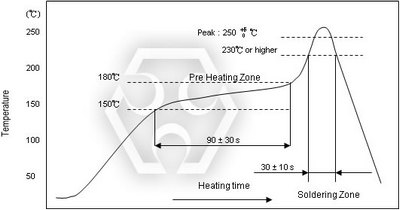

(LRM) 焊接条件 (仅回流焊)
(LRM) 降额曲线
|
|
|||||||||||||||||
规格 | A ±0.2(mm) | B ±0.2(mm) | C ±0.2(mm) | ||||||||||||||
LRM05 | 1.20 | 1.15 | 1.40 | ||||||||||||||
LRM06 (1mΩ) | 1.00 | 2.30 | 1.80 | ||||||||||||||
LRM06 (2mΩ ~ 30mΩ) | 1.60 | 1.70 | 1.80 | ||||||||||||||
LRM10 | 3.50 | 1.50 | 3.40 | ||||||||||||||
LRM12 (0.5mΩ ~ 3mΩ) | 1.30 | 3.10 | 4.00 | ||||||||||||||
LRM12 (4mΩ ~ 100mΩ) | 4.10 | 2.10 | 4.00 |
项目 | 规格标准 | 测试条件 |
耐热性 (Thermal Shock) | 0805, 2010: ±0.5% 1206, 2512: ±1% |
JIS-C-5201-1 4.19 IEC-60115-1 4.19 -55°C ~ 155°C, 300 次循环。每个极端条件下15分钟。 |
短时间过负载 (Short Time Overload) | 0805, 2010, 2512: ±0.5% 1206: ±1% |
IEC60115-1 4.13 JIS-C-5201-1 4.13 最大过负荷电压 5 秒。 |
低温储藏 (Low Temperature Storage) | 0805, 2010, 2512: ±0.5% 1206: ±1% |
IEC-60115-1 4.23.4 JIS-C-5201-1 4.23.4 at-55°C for 1000 hrs |
耐湿性 (Damp Heat no Load) | 2512 0.5mΩ, 0.75mΩ, 1206: ±0.5% 其它尺寸: ±1.0% |
IEC60115-1 4.24.2.1a JIS-C-5201-1 4.24.2.1a 85°C, 85%RH, 1000 小时。 |
弯曲强度 (Bending Stength) | ±1% |
IEC-60115-1 4.33 JIS-C-5201-1 4.33 以 3mm 翘曲一次 5 秒钟。 |
负载寿命 (Endurance) | ±1% |
IEC60115-1 4.25 JIS-C-5201-1 4.25.1 70±2°C, RCWV 1.5 小时开 ,0.5 小时关 1000 小时。 |
耐干旱性 (Dry Heat) | ±1% |
IEC60115-1 4.23.2 JIS-C-5201-1 4.23.2 at +170°C for 1000 hrs |
耐焊温度 (Resistance to Soldering Heat) | ±0.5% |
IEC-60115-1 4.18 JIS-C-5201-1 4.18 0805, 2010: 260±5°C for 10 秒钟。 1206, 2512: 260±5°C for 20 秒钟。 |
绝缘性 (Insulation Resistance) | >100MΩ |
IEC60115-1 4.6 JIS-C-5201-1 4.13 100V DC for 1 分钟。 |
焊接性 (Solderability) | 95% min coverage |
IEC-60115-1 4.17 JIS-C-5201-1 4.17 245±5°C for 3 秒钟。 |
温度系数 (T.C.R.) | As Spec. |
IEC60115-1 4.8 JIS-C-5201-1 4.8 -55°C ~+125°C. (25°C 是参考温度。) |
卷盘规格
|
||||||||||||||||
规格 | 包装数量 | 编带宽度 | 卷盘直径 | ΦA (mm) | ΦB (mm) | ΦC (mm) | W (mm) | T (mm) | ||||||||
LRM05 | 纸带 5,000 pcs | 8 mm | 7 inch | 178.0±2.0 | 60.0±1.0 | 13.0±1.0 | 9.0.0±1.0 | 11.4±1.0 | ||||||||
LRM06 | 纸带 5,000 pcs | 8 mm | 7 inch | 178.0±2.0 | 60.0±1.0 | 13.0±1.0 | 9.0.0±1.0 | 11.5±1.0 | ||||||||
LRM10 | 模压带 4,000 pcs | 12 mm | 7 inch | 178.0±2.0 | 60.0±1.0 | 13.0±1.0 | 13.0±1.0 | 15.5±1.0 | ||||||||
LRM12 | 模压带 4,000 pcs | 12 mm | 7 inch | 180.0+0/-3 | 60.0±1.0 | 13.0±1.0 | 13.0±1.0 | 15.4±2.0 |
(LRM) 纸带规格
|
||||||||||||||||
规格 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | T | ||||||
LRM05 | 1.60±0.15 | 2.40±0.20 | 8.00±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.50+0.1/-0 | 0.84±0.10 | ||||||
LRM06 | 2.00±0.15 | 3.60±0.20 | 8.00±0.20 | 1.75±0.10 | 3.50±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.50+0.1/-0 | 0.84±0.10 |
(LRM) 模压带规格
|
||||||||||||||||
规格 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | ΦD1 (mm) | T | |||||
LRM10 | 2.80±0.20 | 5.30±0.20 | 12.0±0.20 | 1.75±0.10 | 5.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.50+0.1, -0 | 1.50±0.25 | 0.85±0.15 | |||||
LRM12 | 3.60±0.20 | 6.90±0.20 | 12.0±0.30 | 1.75±0.10 | 5.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.50+0.1, -0 | 1.50±0.25 | 0.85±0.15 | |||||
LRM12 | 3.60±0.20 | 6.90±0.20 | 12.0±0.30 | 1.75±0.10 | 5.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.50+0.1, -0 | 1.50±0.25 | 1.20±0.15 |
LRM | 12 | F | TR | D | S | R050 | N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
