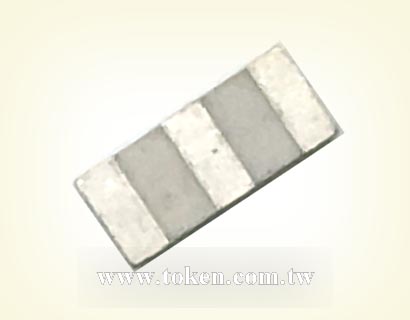

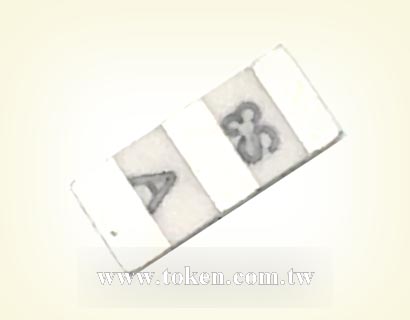

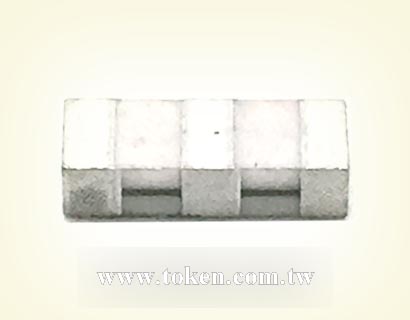

用于AM/FM的表面贴装陶瓷 (LTCA/CV10.7M) 滤波器已制成更小、更薄的贴片结构,,比贴片式 AM 滤波器、贴片式 IF 滤波器更小型化,性能更佳。采用于表面贴装,有助于整个贴片电路安装。这是德键在将传统电子元件转换为贴片技术又一个新的元件。
(LTCA/CV10.7M) 系列调频接收机是采用压电陶瓷厚度扩展模式的单片陶瓷滤波器。压电元件由耐热基板以夹层形式连接,具有优异的机械强度,适用于自动安装。
(LTCA/CV10.7M) 陶瓷片过滤器尺寸小,为7.0±0.3x 3.0±0.3mm,薄型1.5±0.2mm。插入损耗最大值(db)为3.0 db~10 db,杂散衰减最小值(9~12 MHz)为30 db~35 db,输入/输出阻抗为330Ω。可提供各种带宽。根据需要的选择性选择合适的类型。
德键提供完整压电元器件尺寸,频率范围齐全,并提供产品目录下载。可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。
下载 PDF 版本: 贴片陶瓷滤波器 (LTCA/CV10.7M)。
贴片式陶瓷滤波器 (LTCA/CV10.7M)尺寸图
|
型 号 | 3分贝带宽 (KHz) | 20分贝带宽 (KHz) Max. | 插入损耗 (dB) Max. | 阻带衰耗 (9-12MHz) (dB) Min. |
LTCA10.7MJ | 150±40 | 430 | 10.0 | 30 |
LTCV10.7MJ | 150±40 | 380 | 5.5±2.0 | 35 |
LTCA10.7MA5 | 280±50 | 650 | 6.0 | 30 |
LTCV10.7MA5 | 280±50 | 590 | 3.0±2.0 | 35 |
LTCA10.7MS2 | 230±50 | 570 | 6.0 | 30 |
LTCV10.7MS2 | 230±50 | 510 | 3.5±2.0 | 35 |
LTCA10.7MS3 | 180±40 | 520 | 6.0 | 30 |
LTCV10.7MS3 | 180±40 | 470 | 4.0±2.0 | 35 |
输入/ 输出阻抗:330Ω.
LTCV10.7MA5 | TR | ||
|
|
