超薄型贴片陶瓷滤波器 (LTCS10.7M)

(LTCA/CV10.7M) 贴片陶瓷滤波器 产品简介

(LTCS10.7M) 贴片滤波器采用最新的压电陶瓷技术,是最具成本效益的设计。

< >
  • (LTCS10.7M)贴片陶瓷滤波器村田超薄型SFECS10M7兼容
  • 超薄型陶瓷贴片滤波器(LTCS10.7M)兼容村田SFECS10M7
  • 超薄型贴片陶瓷滤波器兼容村田SFECS10M7 (LTCS10.7M)

德键 (LTCS10.7M) 调频接收机用贴片陶瓷滤波器,使用最新的压电陶瓷技术,实现最具成本效益的设计。 (LTCS10.7M) 由压电元件构成,以陶瓷基板叠层形式连接。安装面积小 (3.45±0.2 x 3.1±0.2 mm),体积小,高性能,超薄型 (最大1.4 mm) 可实现灵活的印刷电路板设计。产品符合 RoHS 规范并兼容村田 SFECS10M7。

可提供各种带宽,包括标准和定制带宽 (根据客户要求),最小阻带衰耗为 30 分贝(9-12兆赫)。最大插入损耗 (db) 3.5±2.0 db ~ 4.5±2.0 db,输入/输出阻抗 330Ω,提供客户所需的类型选择合适的频段。

主要应用于小型收音机和立体声耳机。德键提供完整压电元器件尺寸,频率范围齐全,并提供产品目录下载。可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。

下载 PDF 版本: 贴片式陶瓷滤波器 (LTCA/CV10.7M)。

特性 :
  • 多种带宽可供选择。
  • 此组件可用自动机贴装。
  • 操作温度范围:-20 ~ +80 (°C)。
  • 储藏温度范围:-40 ~ +85 (°C)。
  • 与村田滤波器 SSFECS10M7 系列相容。
  • 体积小,只有 1.5mm max. 厚度,且有更小的贴装面积,方便 PCB 弹性设计。

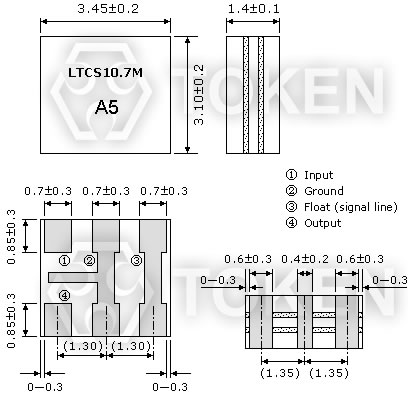

(LTCS10.7M) 外形尺寸(单位: mm)

贴片式陶瓷滤波器 (LTCS10.7M) 尺寸图 超薄型贴片式陶瓷滤波器
(LTCS10.7M) 尺寸图

(LTCS10.7M) 技术特性

型 号 3分贝带宽
(KHz)
20分贝带宽
(KHz) max
插入损耗
(dB) max
阻带衰耗
(9-12MHz)(dB)min
LTCS10.7MS2 230±50 510 3.5±2.0 30
LTCS10.7MS3 180±40 470 4.5±2.0 30
LTCS10.7MA5 280±50 590 3.0±2.0 30
LTCS10.7MA20 330±50 700 3.0±2.0 30
  • 输入/ 输出阻抗:330Ω。

(LTCS10.7M) 测试电路

(LTCS10.7M) 测试电路 (LTCS10.7M) 陶瓷滤波器测试电路

(LTCS10.7M) 料号标识

LTCS10.7MS2 TR
型 号

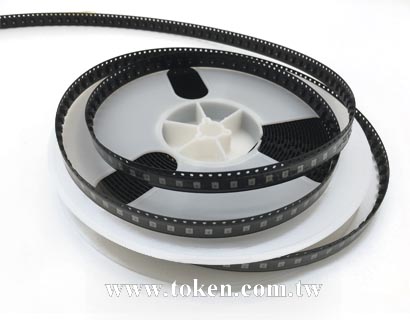

包装方式 (TR:编带卷装)
