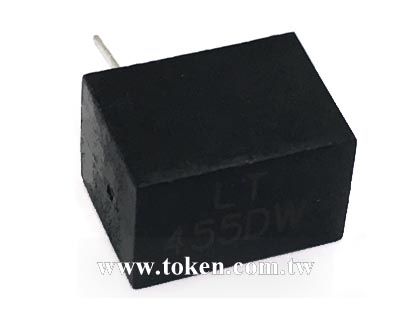

陶瓷滤波器 通讯机用 (LT 455/450 U/W)
(LT 455/450 U/W) 通讯机用陶瓷滤波器 - 产品简介
德键陶瓷滤波器解决通信的 G.D.T. 特性 (村田 CF，SF兼容)
<
>
LT 455/450 U/W 通讯机用系列是由 4 个元件和 6 个元件连接组成梯状的器件。主要应用于数码通讯、G.D.T.、手机市场、及音箱等。
德键提供完整压电元器件尺寸，频率范围齐全(与村田压电陶瓷系列相容)，并提供产品目录下载。可依客户的需求制造，若需特殊规格型式，请与德键电子业务联系。
下载 PDF 版本: 通讯机用陶瓷滤波器 (LT 455/450 U/W)。
主要特性 :
- LT 455 EU 尺寸（单位 mm）：7.0 × 8.0 × 8.0 。
- LT 455 EW 尺寸（单位 mm）：7.0 × 11.0 × 8.0 。
- 中心频率 (fo) (KHz) 455±2.0。
- 插入损耗 (dB) 4.0，6.0。
- 输入/输出阻抗 (Ω)：1000，1500，2000。
- 与村田滤波器 CF，SF 系列相容。
(LT 455/450 U/W) 外形尺寸（单位: mm）
通讯机用陶瓷滤波器(LT 455 EU)尺寸图

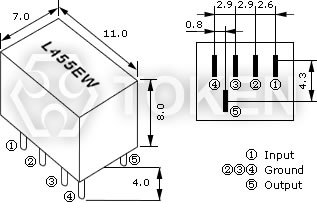

陶瓷滤波器通讯机用(LT 455 EW) 尺寸图 |
(LT 455/450 U/W) 技术特性
通讯机用滤波器 (LT 455 U) 特性曲线
陶瓷滤波器 (LT 455 W) 特性曲线 |
||||||||||||||||
| 型 号 | 中心频率 (KHz) |
插入损耗 (dB) max |
通带波动 (dB) max |
6分贝带宽 (KHz) min |
40分贝带宽(KHz) max LT455 U |
50分贝带宽(KHz) max LT455 W |
阻带衰耗(dB) fo±100KHz min |
输入/输出 阻抗 (Ω) |
||||||||
| (LT455 U) | (LT455 W) | |||||||||||||||
| LT455AU | LT455AW | 455±2.0 | 4 | 2 | ±17.5 | ±40 | ±35 | 28 | 40 | 1000 | ||||||
| LT455BU | LT455BW | 455±2.0 | 4 | 2 | ±15 | ±30 | ±30 | 28 | 40 | 1500 | ||||||
| LT455CU | LT455CW | 455±2.0 | 4 | 2 | ±12.5 | ±24 | ±24 | 28 | 40 | 1500 | ||||||
| LT455DU | LT455DW | 455±1.5 | 4 | 2 | ±10 | ±20 | ±20 | 28 | 40 | 1500 | ||||||
| LT455EU | LT455EW | 455±1.5 | 6 | 2 | ±7.5 | ±15 | ±15 | 28 | 40 | 1500 | ||||||
| LT455FU | LT455FW | 455±1.5 | 6 | 2 | ±6 | ±12.5 | ±12.5 | 28 | 40 | 2000 | ||||||
| LT455GU | LT455GW | 455±1.5 | 6 | 2 | ±4.5 | ±10 | ±10 | 28 | 40 | 2000 | ||||||
| LT455HU | LT455HW | 455±1.0 | 6 | 2 | ±3 | ±9 | ±9 | 28 | 40 | 2000 | ||||||
| LT455IU | LT455IW | 455±1.0 | 6 | 2 | ±2 | ±7.5 | ±7.5 | 28 | 40 | 2000 | ||||||
| LT455HTU | LT455HTW | 455±1.0 | 6 | 2 | ±3 | ±9 | ±9 | 35 | 60 | 2000 | ||||||
- 同样适用于中心频率 450KHz 。
(LT 455/450 U/W) 测试电路

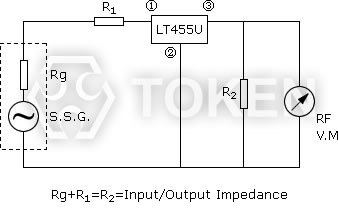

滤波器 (LT 455 U) 测试电路

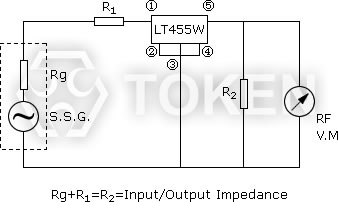

滤波器 (LT 455 W) 测试电路 |
(LT 455/450 U/W) 料号标识
| LT455BU | P | ||
 | | ||
|
|
