陶瓷滤波器 通讯机用 (LTC 455/450 U/W)

(LTC 455/450 U/W) 通讯机用陶瓷滤波器 - 产品简介

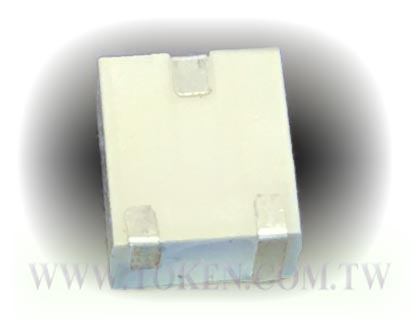

德键陶瓷滤波器 (LTC455/450 U/W) 安装面积小,采用灵活的印刷电路板设计,兼容村田CFUCG。

< >
  • 兼容村田CFUCG通讯机用陶瓷滤波器 (LTC 455/450 U/W)
  • 通讯机用陶瓷滤波器兼容村田CFUCG (LTC 455/450 U/W)
  • 通讯机用 村田CFUCG陶瓷滤波器兼容 (LTC 455/450 U/W)
  • 陶瓷滤波器兼容村田CFUCG 通讯机用 (LTC 455/450 U/W)

德键电子 LTC 455/450 U/W For IF 系列与 Murata CFUCG 系列兼容,体积小,高性能,及超薄(4.0/3.0 mm),四/六个压电陶瓷组件组成。

此种新式结构可以更完美的安装在可移动的通讯产品中,如手机、袖珍型呼叫器等。

下载 PDF 版本: 通讯机用陶瓷滤波器 (LTC 455/450 U/W)。

主要特性 :
  • 多种带宽可供选择
  • 操作温度范围:-20 ~ +80 (°C)
  • 储藏温度范围:-40 ~ +85 (°C)
  • 此组件可用自动机贴装
  • 此组件可用波峰焊,耐水洗
  • 与村田滤波器 CFUCG 系列相容。
  • 体积小,只有 4.0mm max. 厚度,且有更小的贴装面积,方便 PCB 弹性设计

(LTC 455/450 U/W) 外形尺寸(单位: mm)

通讯机用陶瓷滤波器 (LTC 455EU) 尺寸图 通讯机用陶瓷滤波器
(LTC 455EU) 尺寸图

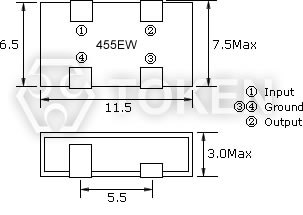

通讯机用陶瓷滤波器 (LTC 455EW) 尺寸图 陶瓷滤波器通讯机用
(LTC 455EW) 尺寸图

(LTC 455/450 U/W) 技术特性

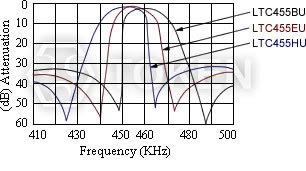

(LTC 455 U) 特性曲线 陶瓷滤波器 (LTC 455 U) 特性曲线

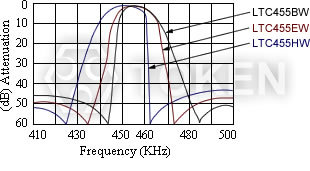

(LTC 455 W) 特性曲线 陶瓷滤波器 (LTC 455 W) 特性曲线
型 号 中心频率
(KHz)
插入损耗
(dB) max
通带波动
(dB) max
6分贝带宽
(KHz) min
40分贝带宽(KHz)
max LTC455 U
50分贝带宽(KHz)
max LTC455 W
阻带衰耗 (dB)
fo±100KHz min
输入/输出
阻抗 (Ω)
LTC 455U LTC 455W LTC 455U LTC 455W
LTC455BU LTC455BW 455±1.5 4 4 2 ±15.0 ±30 ±30 27 50 1000
LTC455CU LTC455CW 455±1.5 4 4 2 ±12.5 ±25 ±25 27 50 1000
LTC455DU LTC455DW 455±1.5 4 4 2 ±10.0 ±20 ±20 27 50 1500
LTC455EU LTC455EW 455±1.5 6 4 2 ±7.5 ±15 ±15 27 50 1500
LTC455FU LTC455FW 455±1.5 6 6 2 ±6.0 ±12 ±12 27 47 1500
LTC455GU LTC455GW 455±1.5 6 6 2 ±4.5 ±10 ±10 25 47 1500
LTC455HU LTC455HW 455±1.5 6 6 2 ±3.0 ±9.0 ±9.0 25 47 1500
LTC455IU LTC455IW 455±1.5 6 6 2 ±2.0 ±7.5 ±7.5 25 47 1500
  • 同样适用于中心频率 450KHz。

(LTC 455/450 U/W) 测试电路

(LTC 455 U) 测试电路 (LTC 455 U) 滤波器 测试电路

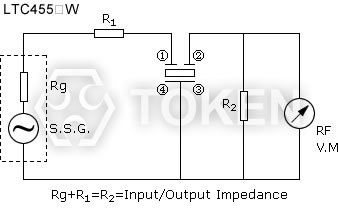

(LTC 455 W) 测试电路 (LTC 455 W) 滤波器 测试电路

(LTC 455/450 U/W) 料号标识

LTC455BU P
型 号
包装方式
