小型化通讯机用陶瓷滤波器 (LTM 455/450 U/W)
(LTM 455/450 U/W) 陶瓷滤波器 - 产品简介
<
>

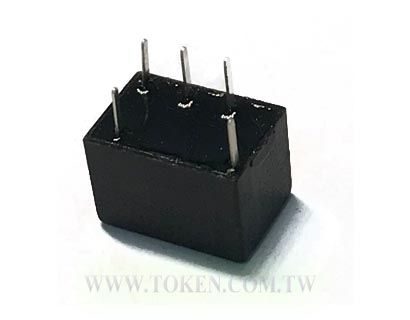

德键 LTM 455/450 U/W 陶瓷滤波器通讯机用，是村田 CFU/CFWS 系列的小型化。有体积小、高选择性的特点。
此款超小型化通讯机用系列比传统型的体积小 40%，性能更优越。主要用于高级的无线电收发机或收发器上。
下载 PDF 版本: 陶瓷滤波器通讯机用 (LTM 455/450 U/W)。
主要特性 :
- LTM 455 EU 尺寸（单位 mm）：6.5 × 6.5 × 6.2 。
- LTM 455 EW 尺寸（单位 mm）：6.5 × 9.5 × 6.2 。
- LTM 455 EU 阻带衰耗 fo±100KHz (dB) min：28，35 。
- LTM 455 EU 阻带衰耗 fo±100KHz (dB) min：40，60 。
- 中心频率 (fo) (KHz) 455±2.0。
- 插入损耗 (dB) 4.0，6.0。
- 输入/输出阻抗 (Ω)：1000，1500，2000。
- 与村田滤波器 CFUM/WM 455/450 系列相容。
(LTM 455/450 U/W) 通讯机用陶瓷滤波器 外形尺寸（单位: mm）
通讯机用陶瓷滤波器(LTM 455 EU) 小型化尺寸图

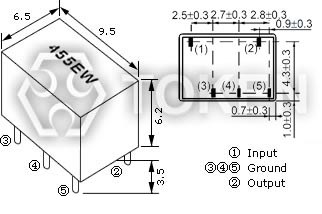

陶瓷滤波器通讯机用(LTM 455 EW) 小型化尺寸图 |

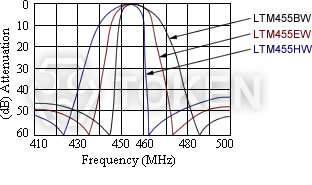

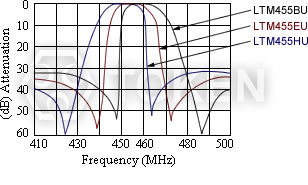

(LTM 455/450 U/W) 小型化陶瓷滤波器 技术特性
|
|||||||||||||||||
| 型 号 | 中心频率 (KHz) |
插入损耗 (dB) max |
通带波动 (dB) max |
6分贝带宽 (KHz) min |
40分贝带宽 (KHz) max LTM455 U |
50分贝带宽 (KHz) max LTM455 W |
阻带衰耗 fo±100KHz (dB) min |
输入/输出 阻抗 (Ω) |
|||||||||
| LTM455 U | LTM455 W | ||||||||||||||||
| LTM455AU | LTM455AW | 455±2.0 | 4 | 2 | ±17.5 | ±40 | ±35 | 28 | 40 | 1000 | |||||||
| LTM455BU | LTM455BW | 455±2.0 | 4 | 2 | ±15 | ±30 | ±30 | 28 | 40 | 1500 | |||||||
| LTM455CU | LTM455CW | 455±2.0 | 4 | 2 | ±12.5 | ±24 | ±24 | 28 | 40 | 1500 | |||||||
| LTM455DU | LTM455DW | 455±1.5 | 4 | 2 | ±10 | ±20 | ±20 | 28 | 40 | 1500 | |||||||
| LTM455EU | LTM455EW | 455±1.5 | 6 | 2 | ±7.5 | ±15 | ±15 | 28 | 40 | 1500 | |||||||
| LTM455FU | LTM455FW | 455±1.5 | 6 | 2 | ±6 | ±12.5 | ±12.5 | 28 | 40 | 2000 | |||||||
| LTM455GU | LTM455GW | 455±1.5 | 6 | 2 | ±4.5 | ±10 | ±10 | 28 | 40 | 2000 | |||||||
| LTM455HU | LTM455HW | 455±1.0 | 6 | 2 | ±3 | ±9 | ±9 | 28 | 40 | 2000 | |||||||
| LTM455IU | LTM455IW | 455±1.0 | 6 | 2 | ±2 | ±7.5 | ±7.5 | 28 | 40 | 2000 | |||||||
| LTM455HTU | LTM455HTW | 455±1.0 | 6 | 2 | ±3 | ±9 | ±9 | 35 | 60 | 2000 | |||||||
- 同样适用于中心频率 450KHz。
(LTM 455/450 U/W) 测试电路
|
|||||||||||||||||
(LTM 455/450 U/W) 小型化陶瓷滤波器通讯机用 料号标识
| LTM455BU | P | ||
 | | ||
|
|
