环保可见光 光敏传感器 光敏三极体 (A1/A4 光IC)
环保可见光 光敏传感器 光敏三极体 - (A1/A4 光IC)
德键新第四代A4芯片可见光传感器，提供快速的响应速度，出色的一致性，性能稳定。
<
>
德键第四代新 A4 芯片是一款光谱响应接近人眼灵敏度的光IC，增强光敏传感器的性能，响应速度更快，暗电流更低，一致性更稳定，静电流更小。当便携式和其他光电产品应用需要光传感器时，德键的光芯晶片总能正确的解决方案。环境光传感器芯片增强了节能，自动灵敏度，自动灵敏度，LED 背光，LCD 显示屏代码产品，仪器，工业设备等各方面的性能。
光敏传感器又称为光敏三极体（Phototransistor）和普通三极体相似，是环保光敏组件可以直接替代最通用硫化镉光敏电阻 (CdS)，符合 Rohs 指令标准，无铅无镉。德键 LED 封装的可见光照度传感器，输出电流直接和光强度呈线性比例关系，内置的滤光片，使整个传感器的光谱响应接近人眼的光谱光视效率曲线，具有温度稳定性，低暗电流，低工作照度。
PT-PE-850 是一款光敏三极管，典型入射波长为 λp = 850nm。对 2856K 色温的可见光敏感高，输出电流大。它的控制距离远，有效控制距离大于 1.5 米，静态下电流损耗小。灵敏度好，低照度下起控灵敏，强光下电流信号输出稳定。一致性好，多个光敏同时使用时均能保证感光效果一致，不误触发。符合玩具类最新环保要求。在消费类电子产品中应用领域广泛，适用性强。
下载 PDF 版本: 环保可见光 光敏传感器 光敏三极体 (A1/A4 光IC)。
特性 :
- 批量一致性好。
- 静态电流小。
- 响应速度快、性能稳定。
- 外形美观。
功能 :
- 替代传统 CdS 光敏电阻，不含镉、铅等有害物质，符合欧盟 ROHS 标准。
- 适用于各类光控照明产品: 如小夜灯、草坪灯、太阳能灯等。
- 自动调节背景光: 如 LCD、手机、照相机、电脑摄像头、安装防控机等。
- 控制各类光控影控玩具。
- 各类光控红外检测测试设备等。
量身定制 :
- 可按要求提供不同外型尺寸，方便安装于产品的任何位置。
- 可按需求提供最适合产品的亮电流 \ 暗电流（亮电阻 \ 暗电阻），让产品壹致性更加好，更具市场竞争力。

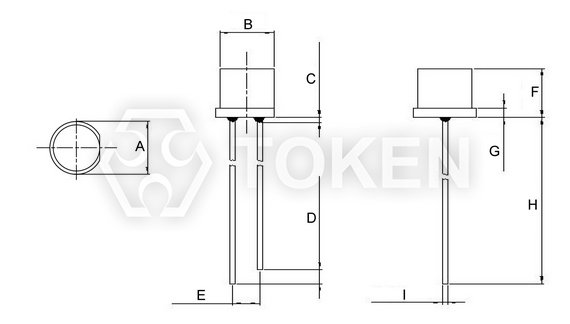

结构图及规格尺寸 (PT-A1-AC-3-PE-850) 平头有边
|
|||||||||||||||||
| 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | ||||||||
| PT-A1-AC-3-PE-850 | 4.05 ± 0.20 | 3.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 3.85 ± 0.20 | 0.75 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 | ||||||||
注:
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。
结构图及规格尺寸 (PT-A1-AC-5-HE-850) 草帽型有边
|
|||||||||||||||||
| 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | ||||||||
| PT-A1-AC-5-HE-850 | 5.80 ± 0.20 | 4.80 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 5.00 ± 0.20 | 1.50 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 | ||||||||
注:
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。

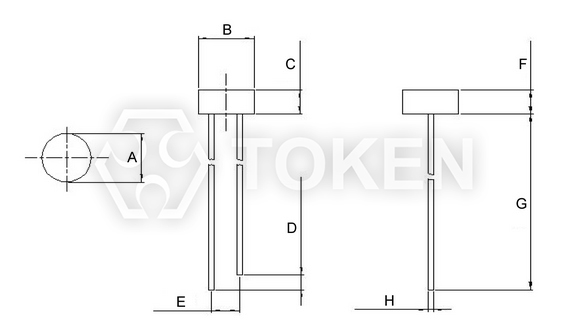

结构图及规格尺寸 (PT-A4-AC-5-PN-850) 平头无边
|
|||||||||||||||||
| 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | |||||||||
| PT-A4-AC-5-PN-850 | 5.00 ± 0.20 | 5.00 ± 0.20 | 2.50 ± 0.20 | 1.50 ± 0.5 | 2.54 ± 0.20 | 2.50 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 | |||||||||
注:
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极 。
光电特性: (Ta=25°C) PT-A1-AC-3-PE-850
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 感光峰值波长 | λp | \ | - | 850 | - | nm |
| 感光波宽范围 | λ | \ | 400 | - | 1100 | nm |
| 集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
| 发射极—集电极 击穿电压 |
Bveco | Ice=100µA Ee=0mW/cm2 |
3 | - | - | V |
| 集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4 | V |
| 亮电流 | IL(1) | Vcc=5V Ev=10Lux |
3 | 4.5 | 6 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
9 | 13.5 | 18 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
30 | 45 | 60 | μA | |
| 暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
| 开启时间 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | μs | ||
| 关闭时间 | tf | 15 | ||||
光电特性: (Ta=25°C) PT-A1-AC-5-HE-850
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 感光峰值波长 | λp | \ | - | 850 | - | nm |
| 感光波宽范围 | λ | \ | 400 | - | 1100 | nm |
| 集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
| 发射极—集电极 击穿电压 |
Bveco | Ice=100µA Ee=0mW/cm2 |
3 | - | - | V |
| 集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4 | V |
| 亮电流 | IL(1) | Vcc=5V Ev=10Lux |
4.5 | 6.5 | 9.0 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
13.5 | 19.5 | 27 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
45 | 65 | 90 | μA | |
| 暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
| 开启时间 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | μs | ||
| 关闭时间 | tf | 15 | ||||
光电特性: (Ta=25°C) PT-A4-AC-5-PN-850
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 感光峰值波长 | λp | \ | - | 850 | - | nm |
| 感光波宽范围 | λ | \ | 400 | - | 1100 | nm |
| 集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
| 发射极—集电极 击穿电压 |
Bveco | Ice=100µA Ee=0mW/cm2 |
3 | - | - | V |
| 集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4∗ | V |
| 亮电流 | IL(1) | Vcc=5V Ev=10Lux |
5 | 8 | 12 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
15 | 24 | 36 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
50 | 80 | 120 | μA | |
| 暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
| 开启时间 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | μs | ||
| 关闭时间 | tf | 15 | ||||
∗ 注: 表示 Vce 必须大于 0.4V 才能使产品导通而工作, 但 Vce 不能超过其最大额定值 30V, 即产品的正向工作电压为 0.4V ~ 30V。
最大额定值: (Ta=25°C) (A1 & A4 Chip)
| 参数名称 | 符号 | 额定值 | 单位 |
| 集电极—发射极电压 | VCEO | 30 | V |
| 发射极—集电极电压 | VECO | 3 | V |
| 功耗 | PC | 70 | mW |
| 工作温度 | Topr | -25 ~ +85 | °C |
| 储存温度 | Tstg | -40 ~ +100 | °C |
感光曲线图 PT-A1-AC-3-PE-850
|
|||||||||||||||||
光电流曲线图 PT-A1-AC-3-PE-850
|
|||||||||||||||||

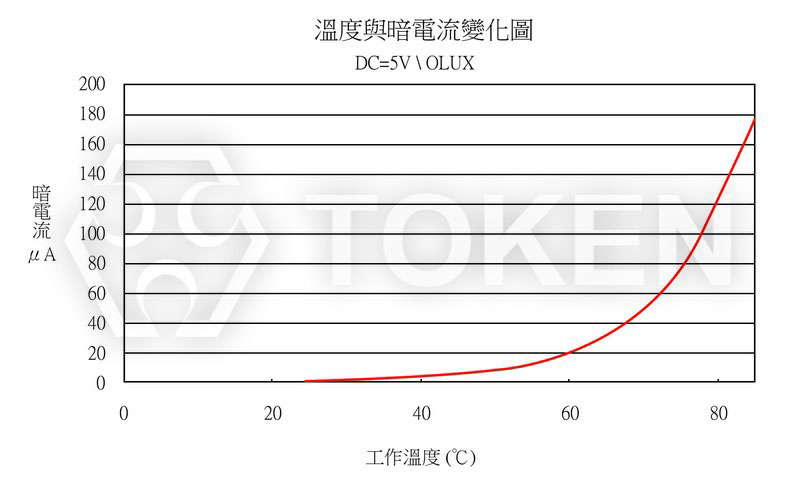

环境温度 VS 暗电流 PT-A1-AC-3-PE-850
|
|||||||||||||||||
感光曲线图 PT-A1-AC-5-HE-850
|
|||||||||||||||||
光电流曲线图 PT-A1-AC-5-HE-850
|
|||||||||||||||||

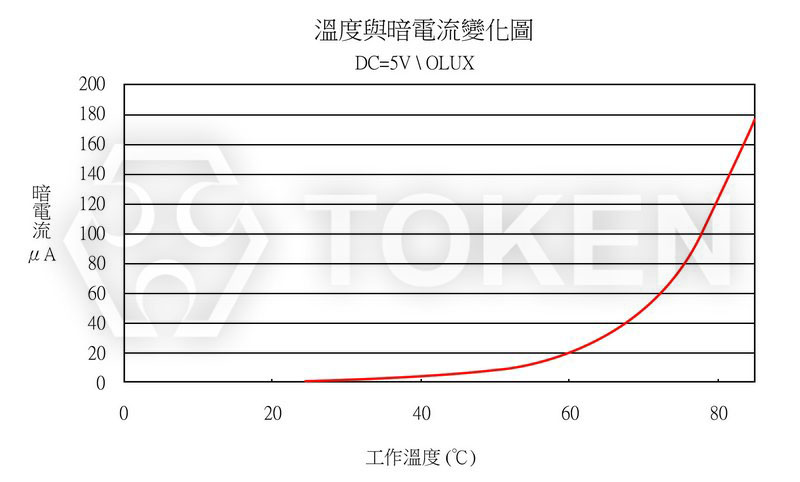

环境温度 VS 暗电流 PT-A1-AC-5-HE-850
|
|||||||||||||||||
感光曲线图 PT-A4-AC-5-PN-850
|
|||||||||||||||||

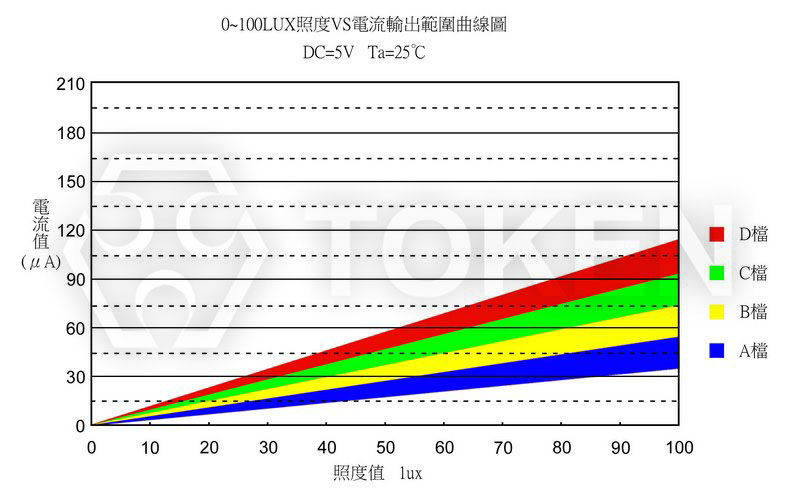

光电流曲线图 PT-A4-AC-5-PN-850
|
|||||||||||||||||
环境温度 VS 暗电流 PT-A4-AC-5-PN-850
|
|||||||||||||||||
|
|||||||||||||||||
注意事项 :
- 测试光源：选用 590nm LED 面光源。
安装 :
- 产品安装在 PCB 上，不能造成对引线施加压力。
焊接 :
- 胶体不可浸入锡槽内。
- 加热过程中不能对引线施加压力。
- 推荐焊接条件。
- 波峰焊：120°C < 60s、260°C < 5s；手工焊：260°C < 5s、340°C < 3s。
引线成型 :
- 引线成型需在焊接前完成。
- 不能以靠近环氧体的支架根部为支点成型。
- 成型位置应离环氧本体 5mm 以上，特殊情况需在 5mm 以下 (但应 ≥ 2mm) 成型的，应制作特制的夹具，成型时固定住靠近环氧体的管脚部位，尽量减少对环氧体的作用应力，防止因应力过大造成产品开路及其环氧体裂损。
存储 :
- 该产品出厂后贮存的条件应为 0°C ~ +30°C、相对湿度不大于 70% ，贮存期限为 3 个月。若贮存超过 3 个月，则应放在带有氮气和干燥剂的密闭容器内，贮存时间可达壹年。
- 拆袋使用，应尽可能短时间内用完。若用不完，应满足贮存条件应为 0°C ~ +30°C、相对湿度不大于 60%，并在 2 天内安装完。产品支架是铁合金表面上镀银，银表面会受到腐蚀性气体等环境的影响，应避免使产品处于易腐蚀或失去光泽的环境中，这会导致产品焊接困难。
清洗 :
- 在任何情况下，清洗时间应在常温 1 分钟之内进行。
- 清洗产品时推荐使用酒精作为清洗剂。如使用其他清洗剂，需先确认清洗剂是否会腐蚀环氧体。氟利昂不能作为清洗剂。
- 不可用水清洗，以免腐蚀引线，建议使用酒精。
- 用超声波清洗产品时，超声功率和时间应分别小于 300W 和 30 秒；PCB 和产品不能接触振荡器；不能使 PCB 上的产品产生共振。
- 本型号为静电敏感器件，所以静电和电涌会损坏产品。要求使用时佩带防静电腕带，所有的装置、设备、机器、桌子、地面都必须防静电接地。
料号标识 光敏三极体 (PT-PE-850)
| PT | - | A2 | - | AC | - | 5 | - | PE | - | 850 | ||||||||||||||||||||||||||||
 | | | | | | |||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||
