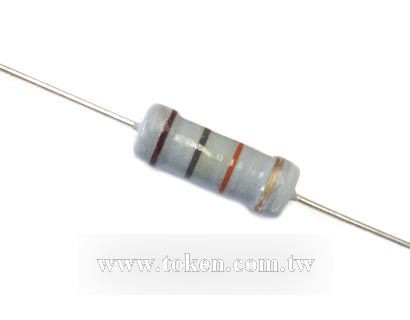

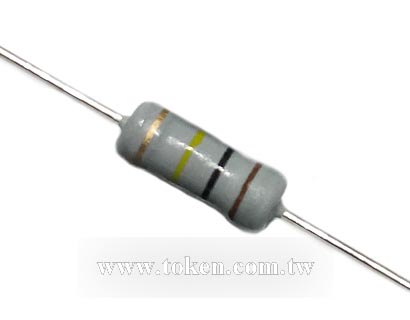

德键电子是面向性能关键应用的全球工程电子产品供应商,推出了 (FMF) 系列功率金属膜防火电阻器。提供高精度和处理大功率条件的组合,这款电阻非常适合测量电能计量和电源状态监测的电源线电压。
德键 (FMF) 耐燃级防火电阻器旨在提供金属氧化膜电阻器 (RSS, RSN)和金属膜精密电阻器 (MF)之间的替代选择。(FMF) 采用金属氧化膜电阻器的耐燃防火涂装及大功率处理优势,并承继了 (MF) 金属膜电阻器的高精度容差,为寻求工业防火电阻器的客户提供了解决方案。
耐燃级防火电阻器 (FMF) 的额定功率分别为 1/4W,1/2WS,1/2W,1W,2WS,2W,3WS,3W,5WS,5W 和 7WS。阻值范围:0.1Ω 到 10MΩ,E24, E-96, 和 E-192 标准系列为设计师提供了充分的 “相近阻值匹配” 选择范围。最大过载电压可高达 1000V 在 5W 标准大小或 7WS 小型化尺寸。
防火电阻器 (FMF) 具有出色的大功率特性,可提高可靠性并减少故障。精度为 ± 0.1%,± 0.25%,± 0.5%,± 1%,± 2%,和 ±5% 的电阻容差,可以节省设计人员的误差预算,从而节省电路中的其他部分。
在结构上,此款电阻器在在高含铝量的陶瓷棒上均匀溅射金属合金膜,涂以耐燃级防火漆保护。通过激光螺旋切割将薄膜中的电阻值调节至最终值。用纯锡涂层覆盖电阻器两端的端子,以避免老化触点,并可在其上使用低熔点焊料。
德键 (FMF) 系列符合 RoHS 标准及 100% 无铅,电邮或电洽我们此产品最新资讯。
下载 PDF 版本: 耐燃级金属膜防火电阻 (FMF)。

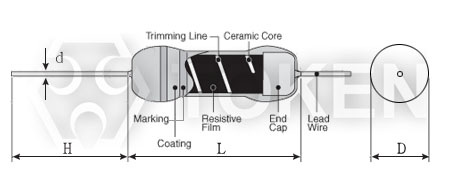

精密防火电阻 (FMF) 尺寸 & 结构 (单位: mm)
|
||||||||||||
规格 FMF | 尺寸 (单位: mm) | 工作温度范围 (°C) | 最大工作电压 (V) | 最大过负载电压 (V) | ||||||||
标准型 | 小型化 | L | D | H | d ± 0.1 | 标准型 | 小型化 | 标准型 | 小型化 | |||
1/4W | 1/2WS | 6.3±0.5 | 2.3±0.3 | 28±2.0 | 0.55 | -55 ~ +155 | 300 | 200 | 500 | 400 | ||
1/2W | 1WS | 9.0±1.0 | 3.2±0.5 | 26±3.0 | 0.65 | 350 | 250 | 600 | 500 | |||
1W | 2WS | 11.5±1.0 | 4.5 ±0.5 | 33 ±3.0 | 0.78 | 350 | 300 | 700 | 600 | |||
2W | 3WS | 15.5±1.0 | 5.0±0.5 | 32±3.0 | 0.78 | 350 | 350 | 700 | 700 | |||
3W | 5WS | 17.5±1.0 | 6.5±0.5 | 35±3.0 | 0.78 | 500 | 350 | 1000 | 700 | |||
5W | 7WS | 24.5±1.0 | 8.5±0.5 | 35±3.0 | 0.78 | 600 | 500 | 1000 | 800 |
功率 (W) | 精度公差 (%) | 温度系数 TCR (ppm/°C)/ Ω | |||||
标准型 | 小型化 | ±15 | ±25 | ±50 | ±100 | ±200 | |
1/4W | 1/2WS | ±5% | 0.1Ω~10MΩ | ||||
±2% | 0.1Ω~10MΩ | ||||||
±1% | 10Ω~1MΩ | 10Ω~10MΩ | 10Ω~10M | 0.1Ω~10MΩ | 0.1Ω~10MΩ | ||
±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 10Ω~10M | 0.1Ω~10MΩ | |||
±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | |||
±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | 10Ω~1MΩ | ||||
1/2W | 1WS | ±5% | 0.1Ω~10MΩ | ||||
±2% | 0.1Ω~10MΩ | ||||||
±1% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | 0.1Ω~10MΩ | |||
±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | ||||
±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | ||||
±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | |||||
1W | 2WS | ±5% | 0.1Ω~10M | ||||
±2% | 0.1Ω~10M | ||||||
±1% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | 0.1Ω~10M | |||
±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | ||||
±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | ||||
±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | |||||
2W | 3WS | ±5% | 0.1Ω~10MΩ | ||||
±2% | 0.1Ω~10MΩ | ||||||
±1% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | 0.1Ω~10MΩ | |||
±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | ||||
±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | ||||
±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | |||||
3W | 5WS | ±5% | 0.1Ω~10MΩ | ||||
±2% | 0.1Ω~10MΩ | ||||||
±1% | 0.1Ω~100KΩ | 0.1Ω~10MΩ | |||||
±0.5% | 10Ω~100KΩ | ||||||
5W | 7WS | ±5% | 0.1Ω~100KΩ | ||||
±2% | 0.1Ω~100KΩ | ||||||
±1% | 0.1Ω~100KΩ | 0.1Ω~100KΩ | |||||
±0.5% | 10Ω~100KΩ | ||||||
* 电阻标称阻值表 E-24, E-96, E-192. |
项目 | 测试方法 | 规格标准 |
阻值 | 距离帽盖端 10±1mm 测量点。 | 在规定的容许范围内 |
温度系数 T.C.R. | 室温/100°C 以上。 | ± 15, ± 25, ± 50, ± 100,± 200ppm/°C |
短时间过负载 | 额定电压X2.5 或 最大过负载电压 持续 5秒。两值取其低。 | ±(2%+0.1Ω) |
可焊性 | 260±5°C, 2±0.5秒 | 最少 90% 覆盖率 |
端子强度 | 直接加载: 25N, 10s 扭曲测试:360°, 5次 弯曲测试:5N, 90°, 2次 |
没有机械性损坏 |
防潮性 | 40±2°C, 90%~95%RH, 1000Hrs, 1.5Hrs 开/0.5Hr 关 循环。 | ±(5%+0.1Ω) |
负载寿命 | 70±2°C, 1000Hrs, 1.5Hr 开/0.5Hr 关 循环。 | ±(5%+0.1Ω) |

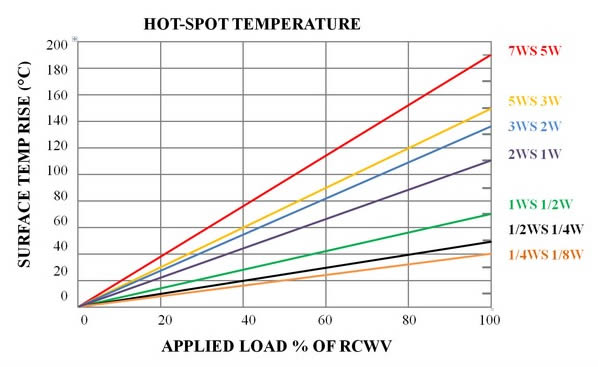

(FMF) 热点温度 防火精密电阻器
|

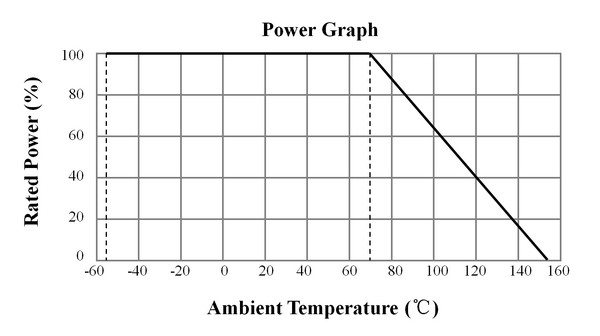

(FMF) 降额曲线 耐燃级精密电阻器
|
FMF | 1/2W | 100R | J | T52 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
