對角位插件式大電流功率電感器
(TCDA)超薄型大電流功率電感器(TCDA),對角位插件式設計,能提高便攜式設備的效率。
![對角位插件式大電流功率電感器 - TCDA 系列](image/inductor-tcda-0.jpg)
對角位插件式大電流功率電感器 - TCDA 系列
超薄型,大電流,功率電感器 (TCDA) 將移動電話、相機、筆記本電腦的磁盤驅動器、及便攜式音頻播放器,整合到更加狹小的電路板空間中。(TCDA) 滿足直流轉換器和電路板上對大功率轉化終端元件高效率要求。功率大電流電感器 (TCDA) 系列,採對角位插件式,具有大電流、低直流阻抗、高頻率,易散熱性、高可靠性優點,主要應用於個人電腦,及筆記型電腦,PC 顯示卡,VGA 模組。
德鍵 TCDA 大電流系列功率電感器均符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸,感量範圍齊全,可依客戶的需求製造,若需特殊規格型式,請與德鍵業務聯系。
下載 PDF 版本: 對角位插件式大電流功率電感器 (TCDA)。
特長 :
- 低阻抗。
- 對角位插件式。
- 低高度: 7.5mm ~ 10.0mm。
- 高頻率 (最高至 1MHz)。
- 耐大電流: 12 ~ 45 安培。
用途 :
- 筆記型電腦。
- PC 顯示卡,VGA模組。
- 直流對直流轉換器 - 電源分配系統或 VRM 應用。
- 薄型板上電源供應交換模組。
- 一般應用型電感。

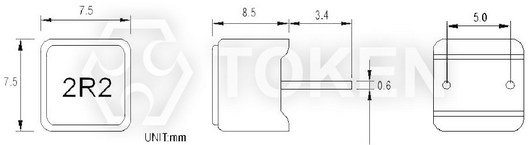

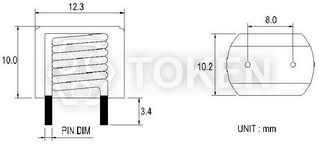

大電流對角位插件式 (TCDA0707/0808/1012/1010A/1312) 結構尺寸 (單位: mm)
TCDA0707 |
![]() |
![]() |
TCDA0808 |
![]() |
![]() |
TCDA1012 |
![]() |
![]() |
TCDA1010A |
![]() |
![]() |
TCDA1312 |
![]() |
![]() |
大電流對角位插件式 (TCDA0707) 特性規格
PART NO | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | TEST FREQ. (Hz) |
TCDA0707-R56MB | 0.56 | 2.50 | 32 | 100k/0.1v |
TCDA0707-1R0MB | 1.00 | 5.6 | 21 | 100k/0.1v |
TCDA0707-1R5MB | 1.5 | 7.5 | 18 | 100k/0.1v |
TCDA0707-2R2MB | 2.2 | 10.00 | 16 | 100k/0.1v |
TCDA0707-2R8MB | 2.8 | 11.8 | 15 | 100k/0.1v |
TCDA0707-3R3MB | 3.3 | 13.6 | 14 | 100k/0.1v |
TCDA0707-4R7MB | 4.7 | 17.00 | 12 | 100k/0.1v |
- Ims: 電流值表示線圈的溫升 40°C ( trpcial )。
- Isat: 電流值表示電感下降 20% 從其無直流電流的初始值 ( trpcial )。
- 測試條件: Ta = 25°C。
- 測試條件: 100 KHZ 0.1V。
- 包裝: 散裝。
- 除上述常用類型外 , 還可根據您的要求進行特殊設計。
- 額定溫度:操作溫度 -55°C to ~ 125°C。
大電流對角位插件式 (TCDA0808) 特性規格
PART NO | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | TEST FREQ. (Hz) |
TCDA0808-R56MB | 0.56 | 2.50 | 32 | 100k/0.1v |
TCDA0808-1R0MB | 1.00 | 5.6 | 21 | 100k/0.1v |
TCDA0808-1R5MB | 1.5 | 7.5 | 18 | 100k/0.1v |
TCDA0808-2R2MB | 2.2 | 10.00 | 16 | 100k/0.1v |
TCDA0808-2R8MB | 2.8 | 11.8 | 15 | 100k/0.1v |
TCDA0808-3R3MB | 3.3 | 13.6 | 14 | 100k/0.1v |
TCDA0808-4R7MB | 4.7 | 17.00 | 12 | 100k/0.1v |
- Ims: 電流值表示線圈的溫升 40°C ( trpcial )。
- Isat: 電流值表示電感下降 20% 從其無直流電流的初始值 ( trpcial )。
- 測試條件: Ta = 25°C。
- 測試條件: 100 KHZ 0.1V。
- 包裝: 散裝。
- 除上述常用類型外 , 還可根據您的要求進行特殊設計。
- 額定溫度:操作溫度 -55°C to ~ 125°C。
大電流對角位插件式 (TCDA1010A) 特性規格
PART NO | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | TEST FREQ. (Hz) |
TCDA1010A-100MB | 10 | 16.00 | lsat 9.0A / lrms 5.0A | 100k/0.1v |
TCDA1010A-150MB | 15 | 28.00 | lsat 7.0A / lrms 4.5A | 100k/0.1v |
TCDA1010A-220MB | 22 | 32.00 | lsat 6.0A / lrms 4.0A | 100k/0.1v |
TCDA1010A-330MB | 33 | 52.00 | lsat 5.0A / lrms 3.5A | 100k/0.1v |
TCDA1010A-470MB | 47 | 80.00 | lsat 3.0A / lrms 2.0A | 100k/0.1v |
- Ims: 電流值表示線圈的溫升 40°C ( trpcial )。
- Isat: 電流值表示電感下降 20% 從其無直流電流的初始值 ( trpcial )。
- 測試條件: Ta = 25°C。
- 測試條件: 100 KHZ 0.1V。
- 包裝: 散裝。
- 除上述常用類型外 , 還可根據您的要求進行特殊設計。
- 額定溫度:操作溫度 -55°C to ~ 125°C。
大電流對角位插件式 (TCDA1210) 特性規格
PART NO | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | TEST FREQ. (Hz) |
TCDA1210-R22MB | 0.22 | 0.60 | 56 | 100k/0.1v |
TCDA1210-R33MB | 0.33 | 0.80 | 48 | 100k/0.1v |
TCDA1210-R39M-B | 0.39 | 0.80 | 48 | 100k/0.1v |
TCDA1210-R47M-B | 0.47 | 1.00 | 40 | 100k/0.1v |
TCDA1210-R56M-B | 0.56 | 1.00 | 40 | 100k/0.1v |
TCDA1210-R68M-B | 0.68 | 1.00 | 40 | 100k/0.1v |
TCDA1210-R80M-B | 0.80 | 1.25 | 36 | 100k/0.1v |
TCDA1210-1R0M-B | 1.00 | 2.00 | 32 | 100k/0.1v |
TCDA1210-1R5M-B | 1.50 | 3.50 | 30 | 100k/0.1v |
TCDA1210-2R2M-B | 2.20 | 5.00 | 24 | 100k/0.1v |
TCDA1210-2R8M-B | 2.80 | 6.40 | 20 | 100k/0.1v |
TCDA1210-3R3M-B | 3.30 | 7.70 | 16 | 100k/0.1v |
TCDA1210-4R7M-B | 4.70 | 10.00 | 15 | 100k/0.1v |
- Ims: 電流值表示線圈的溫升 40°C ( trpcial )。
- Isat: 電流值表示電感下降 20% 從其無直流電流的初始值 ( trpcial )。
- 測試條件: Ta = 25°C。
- 測試條件: 100 KHZ 0.1V。
- 包裝: 散裝。
- 除上述常用類型外 , 還可根據您的要求進行特殊設計。
- 額定溫度:操作溫度 -55°C to ~ 125°C。
大電流對角位插件式 (TCDA1312) 特性規格
PART NO | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | TEST FREQ. (Hz) |
TCDA1312-R33MB | 0.33 | 0.6 | 40 | 100k/0.1v |
TCDA1312-R39MB | 0.39 | 0.65 | 39 | 100k/0.1v |
TCDA1312-R47MB | 0.47 | 0.68 | 38 | 100k/0.1v |
TCDA1312-R56MB | 0.56 | 0.68 | 38 | 100k/0.1v |
TCDA1312-R68MB | 0.68 | 0.85 | 35 | 100k/0.1v |
TCDA1312-R80MB | 0.80 | 0.90 | 33 | 100k/0.1v |
TCDA1312-1R0MB | 1.00 | 1.25 | 28 | 100k/0.1v |
TCDA1312-1R5MB | 1.5 | 1.65 | 25 | 100k/0.1v |
- Ims: 電流值表示線圈的溫升 40°C ( trpcial )。
- Isat: 電流值表示電感下降 20% 從其無直流電流的初始值 ( trpcial )。
- 測試條件: Ta = 25°C。
- 測試條件: 100 KHZ 0.1V。
- 包裝: 散裝。
- 除上述常用類型外 , 還可根據您的要求進行特殊設計。
- 額定溫度:操作溫度 -55°C to ~ 125°C。
大電流功率電感器 (TCDA) 料號標識
TCDA | 1312 | - | R22 | M | ||||||||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | |||||||||||||||||||||||||||||||||||
|
|
|
|
