圓頭有邊環保光敏傳感器 光敏三極體 (PT-BE/BN-940)
![圓頭無邊環保光敏傳感器 - (PT-A1-DC-5-BN-940)](image/TPT5BE940FCA1.jpg)
圓頭無邊環保光敏傳感器
(PT-A1-DC-5-BN-940)
德鍵環保光敏傳感器(PT-BE)符合 RoHs,提供多樣外型尺寸用於各種封裝。

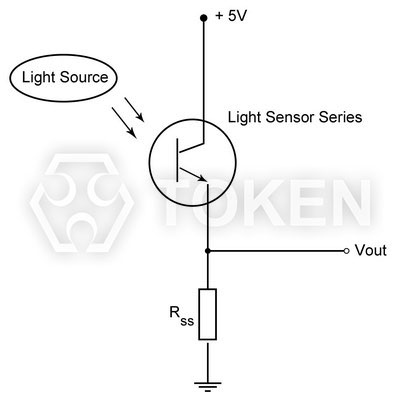

光敏三極體又稱光電三極體,它是一種環保光敏傳感器中的光電轉換器件,其基本原理是光照到 P-N 結上時,吸收光能並轉變為電能。當光敏三極體加上反向電壓時,管子中的反向電流隨著光照強度的改變而改變,光照強度越大,反向電流越大。
光敏三極體(Phototransistor)和普通三極體相似,也有電流(Current)放大作用,只是它的集電極電流不只是受基極電路和電流控制,同時也受光輻射的控制。 通常基極不引出,但一些光敏三極體的基極有引出,用於溫度補償(Temperature compensation)和附加控制等作用。
圓頭環保光敏傳感器,低照度下起控靈敏,強光下電流信號輸出穩定。多個光敏同時使用時均能保證感光效果一致,不誤觸發。符合玩具類最新環保要求。適用於各類光控照明產品 (如小夜燈,草坪燈,太陽能燈等);自動調節背景光 (如LCD、手機、照像機、電腦攝像頭、安防監控機等)。
圓頭環保光敏三極管,常用於紅外接收,超薄多點紅外對射觸摸屏,及各類高照度或可見光干擾較強的產品,如各類紅外光控、紅外對射,紅外反射等電子產品。
為方便安裝於各類產品中的任何位置,德鍵可按要求提供不同外型尺寸,讓產品一致性更加好,更具市場競爭力。亦可按需求提供最適合產品的亮電流 \ 暗電流(亮電阻 \ 暗電阻)。
下載 PDF 版本: 圓頭有邊環保光敏傳感器 光敏三極體 (PT-BE/BN-940)。
功能 :
- 批量一致性好、靜態電流小、響應速度快、性能穩定、外形美觀。
- 控制距離遠,有效控制距離大於 1.5 米。
- 靜態下電流損耗小。
應用 :
- 替代傳統 CDS 光敏電阻,不含鎘、鉛等有害物質,符合歐盟 ROHS 標準。
- 適用於控制各類光控類玩具,及紅外檢測測試設備等。

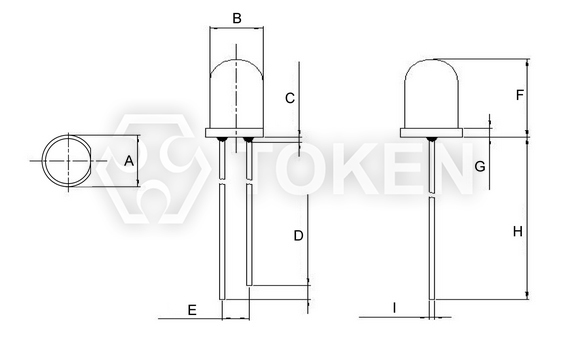

結構圖及規格尺寸 (PT-A2-DC-3-BE-940) & (PT-A1-FC-5-BE-940) 圓頭有邊
|
||||||||||
型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | |
PT-A2-DC-3-BE-940 | 4.05 ± 0.20 | 3.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 5.30 ± 0.20 | 1.00 ± 0.20 | 14.0 Min. | 0.50 ± 0.20 | |
PT-A1-FC-5-BE-940 | 5.80 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 8.70 ± 0.20 | 1.00 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 |
- 樹脂突出最高為: 1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—集電極 長腳—發射極。

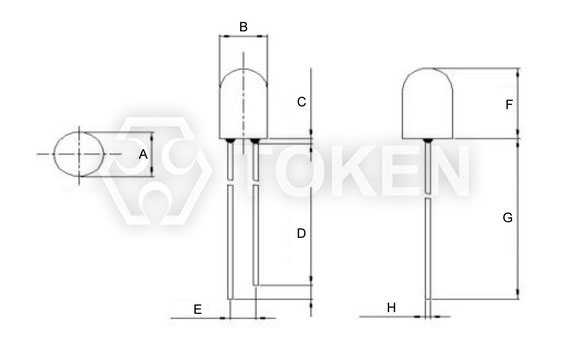

結構圖及規格尺寸 (PT-A1-DC-5-BN-940) 圓頭無邊
|
||||||||||
型號 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | ||
PT-A1-DC-5-BN-940 | 4.80 ± 0.20 | 4.80 ± 0.20 | 1.50 Max. | 2.00 ± 0.5 | 2.54 ± 0.20 | 8.60 ± 0.20 | 14.00 Min. | 0.50 ± 0.20 |
- 樹脂突出最高為: 1.5mm max。
- 膠體外觀顏色以樣品實物為準。
- 短腳—集電極 長腳—發射極。
光電特性: (Ta=25°C) PT-A2-DC-3-BE-940 圓頭有邊
參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
感光峰值波長 | λp | \ | - | 940 | - | nm |
感光波寬範圍 | λ | \ | 700 | - | 1100 | nm |
集電極—發射極 擊穿電壓 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
發射極—集電極 擊穿電壓 |
Bveco | Ice=100µA Ee=0mW/cm2 |
6 | - | - | V |
集電極發射極飽和電壓 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4 | V |
集電極發射激光電流 | Ice | Vce=5V Ee=1mW/cm2 |
0.5 | 0.8 | 1.2 | mA |
暗電流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
開啟時間 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | ms | ||
關閉時間 | tf | 15 |
最大額定值: (Ta=25°C) φ3-940
參數名稱 | 符號 | 額定值 | 單位 |
集電極—發射極電壓 | VCEO | 30 | V |
發射極—集電極電壓 | VECO | 6 | V |
功耗 | PC | 70 | mW |
工作溫度 | Topr | -25 ~ +85 | °C |
儲存溫度 | Tstg | -40 ~ +100 | °C |
光電特性: (Ta=25°C) PT-A1-FC-5-BE-940 圓頭有邊
參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
感光峰值波長 | λp | \ | - | 940 | - | nm |
感光波寬範圍 | λ | \ | 860 | - | 1100 | nm |
集電極—發射極 擊穿電壓 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
發射極—集電極 擊穿電壓 |
Bveco | Ice=100µA Ee=0mW/cm2 |
3 | - | - | V |
集電極發射極飽和電壓 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4 | V |
集電極發射激光電流 | Ice | Vce=5V Ee=1mW/cm2 |
1.0 | 1.6 | 2.4 | mA |
暗電流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
開啟時間 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | ms | ||
關閉時間 | tf | 15 |
光電特性: (Ta=25°C) PT-A1-DC-5-BN-940 圓頭無邊
參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
感光峰值波長 | λp | \ | - | 940 | - | nm |
感光波寬範圍 | λ | \ | 700 | - | 1100 | nm |
集電極—發射極 擊穿電壓 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
發射極—集電極 擊穿電壓 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
3 | - | - | V |
集電極發射極飽和電壓 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4 | V |
集電極發射極光電流 | Ice | Vce=5V Ee=1mW/cm2 |
1.0 | 1.6 | 2.4 | mA |
暗電流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
開啟時間 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | ms | ||
關閉時間 | tf | 15 |
最大額定值: (Ta=25°C) φ5-940
參數名稱 | 符號 | 額定值 | 單位 |
集電極—發射極電壓 | VCEO | 30 | V |
發射極—集電極電壓 | VECO | 3 | V |
功耗 | PC | 70 | mW |
工作溫度 | Topr | -25 ~ +85 | °C |
儲存溫度 | Tstg | -40 ~ +100 | °C |

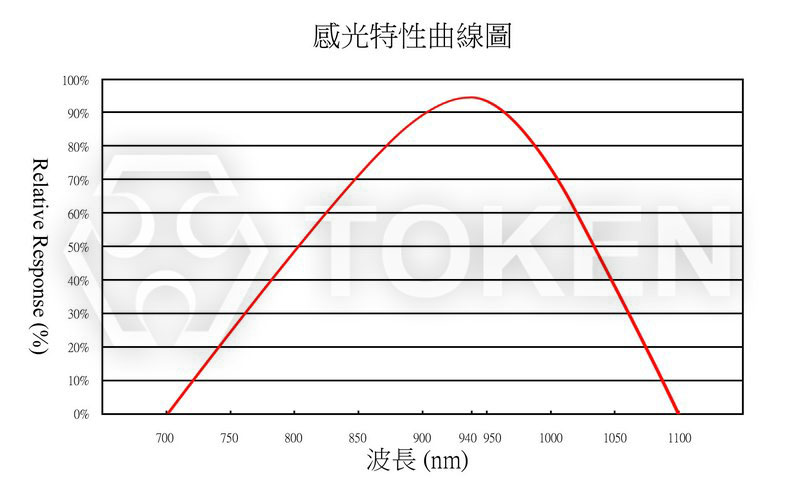

感光曲線圖 PT-A2-DC-3-BE-940
|

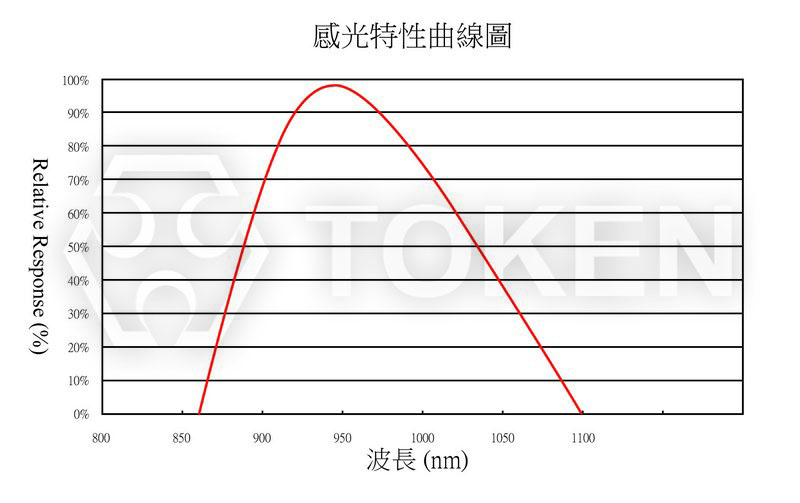

感光曲線圖 PT-A1-FC-5-BE-940
|

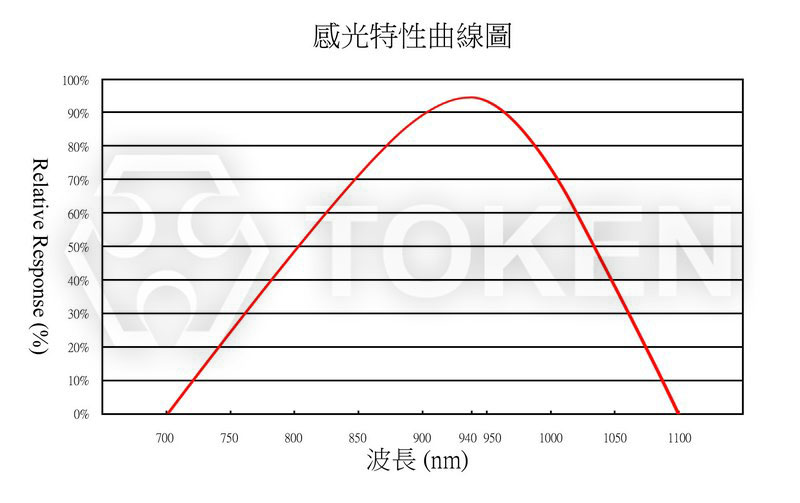

感光曲線圖 PT-A1-DC-5-BN-940
|
光敏三極體使用注意事項
|
引線成型 :
- 引線成型需在焊接前完成。
- 不能以靠近環氧體的支架根部為支點成型。
- 成型位置應離環氧本體 5mm 以上,特殊情況需在 5mm 以下 (但應 ≥ 2mm) 成型的,應制作特制的夾具,成型時固定住靠近環氧體的管腳部位,盡量減少對環氧體的作用應力,防止因應力過大造成產品開路及其環氧體裂損。
存儲 :
- 該產品出廠後貯存的條件應為 0°C ~ +30°C、相對濕度不大於 70% ,貯存期限為 3 個月。若貯存超過 3 個月,則應放在帶有氮氣和幹燥劑的密閉容器內,貯存時間可達壹年。
- 拆袋使用,應盡可能短時間內用完。若用不完,應滿足貯存條件應為 0°C ~ +30°C、相對濕度不大於 60%,並在 2 天內安裝完。產品支架是鐵合金表面上鍍銀,銀表面會受到腐蝕性氣體等環境的影響,應避免使產品處於易腐蝕或失去光澤的環境中,這會導致產品焊接困難。
安裝 :
- 產品安裝在 PCB 上,不能造成對引線施加壓力。
焊接 :
- 膠體不可浸入錫槽內。
- 加熱過程中不能對引線施加壓力。
- 推薦焊接條件。
- 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。
清洗 :
- 在任何情況下,清洗時間應在常溫 1 分鐘之內進行。
- 清洗產品時推薦使用酒精作為清洗劑。如使用其他清洗劑,需先確認清洗劑是否會腐蝕環氧體。氟利昂不能作為清洗劑。
- 不可用水清洗,以免腐蝕引線,建議使用酒精。
- 用超聲波清洗產品時,超聲功率和時間應分別小於 300W 和 30 秒;PCB 和產品不能接觸振蕩器;不能使 PCB 上的產品產生共振。
- 本型號為靜電敏感器件,所以靜電和電湧會損壞產品。要求使用時佩帶防靜電腕帶,所有的裝置、設備、機器、桌子、地面都必須防靜電接地。
料號標識 (PT-BE/BN-940)
PT | - | A2 | - | AC | - | 3 | - | BE | - | 850 | |||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | ||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
