圆头有边环保光敏传感器 光敏三极体 (PT-BE/BN-940)
![圆头无边环保光敏传感器 - (PT-A1-DC-5-BN-940)](image/TPT5BE940FCA1.jpg)
圆头无边环保光敏传感器
(PT-A1-DC-5-BN-940)
德键环保光敏传感器(PT-BE)符合 RoHs,提供多样外型尺寸用于各种封装。
光敏三极体又称光电三极体,它是一种环保光敏传感器中的光电转换器件,其基本原理是光照到 P-N 结上时,吸收光能并转变为电能。当光敏三极体加上反向电压时,管子中的反向电流随着光照强度的改变而改变,光照强度越大,反向电流越大。
光敏三极体(Phototransistor)和普通三极体相似,也有电流(Current)放大作用,只是它的集电极电流不只是受基极电路和电流控制,同时也受光辐射的控制。 通常基极不引出,但一些光敏三极体的基极有引出,用于温度补偿(Temperature compensation)和附加控制等作用。
圆头环保光敏传感器,低照度下起控灵敏,强光下电流信号输出稳定。多个光敏同时使用时均能保证感光效果一致,不误触发。符合玩具类最新环保要求。适用于各类光控照明产品 (如小夜灯,草坪灯,太阳能灯等);自动调节背景光 (如LCD、手机、照像机、电脑摄像头、安防监控机等)。
圆头环保光敏三极管,常用于红外接收,超薄多点红外对射触摸屏,及各类高照度或可见光干扰较强的产品,如各类红外光控、红外对射,红外反射等电子产品。
为方便安装于各类产品中的任何位置,德键可按要求提供不同外型尺寸,让产品一致性更加好,更具市场竞争力。亦可按需求提供最适合产品的亮电流 \ 暗电流(亮电阻 \ 暗电阻)。
下载 PDF 版本: 圆头有边环保光敏传感器 光敏三极体 (PT-BE/BN-940)。
功能 :
- 批量一致性好、静态电流小、响应速度快、性能稳定、外形美观。
- 控制距离远,有效控制距离大于 1.5 米。
- 静态下电流损耗小。
应用 :
- 替代传统 CDS 光敏电阻,不含镉、铅等有害物质,符合欧盟 ROHS 标准。
- 适用于控制各类光控类玩具,及红外检测测试设备等。
结构图及规格尺寸 (PT-A2-DC-3-BE-940) & (PT-A1-FC-5-BE-940) 圆头有边
|
||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | |
PT-A2-DC-3-BE-940 | 4.05 ± 0.20 | 3.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 5.30 ± 0.20 | 1.00 ± 0.20 | 14.0 Min. | 0.50 ± 0.20 | |
PT-A1-FC-5-BE-940 | 5.80 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 8.70 ± 0.20 | 1.00 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 |
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。

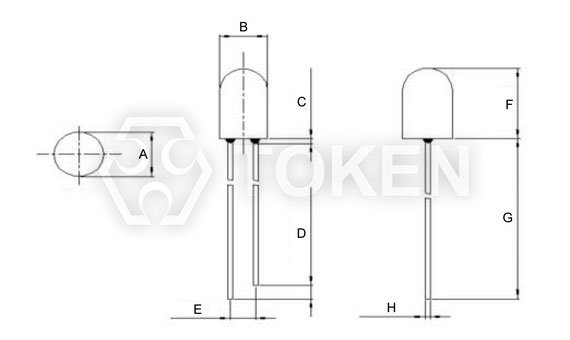

结构图及规格尺寸 (PT-A1-DC-5-BN-940) 圆头无边
|
||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | ||
PT-A1-DC-5-BN-940 | 4.80 ± 0.20 | 4.80 ± 0.20 | 1.50 Max. | 2.00 ± 0.5 | 2.54 ± 0.20 | 8.60 ± 0.20 | 14.00 Min. | 0.50 ± 0.20 |
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。
光电特性: (Ta=25°C) PT-A2-DC-3-BE-940 圆头有边
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 940 | - | nm |
感光波宽范围 | λ | \ | 700 | - | 1100 | nm |
集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
发射极—集电极 击穿电压 |
Bveco | Ice=100µA Ee=0mW/cm2 |
6 | - | - | V |
集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4 | V |
集电极发射激光电流 | Ice | Vce=5V Ee=1mW/cm2 |
0.5 | 0.8 | 1.2 | mA |
暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
开启时间 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | ms | ||
关闭时间 | tf | 15 |
最大额定值: (Ta=25°C) φ3-940
参数名称 | 符号 | 额定值 | 单位 |
集电极—发射极电压 | VCEO | 30 | V |
发射极—集电极电压 | VECO | 6 | V |
功耗 | PC | 70 | mW |
工作温度 | Topr | -25 ~ +85 | °C |
储存温度 | Tstg | -40 ~ +100 | °C |
光电特性: (Ta=25°C) PT-A1-FC-5-BE-940 圆头有边
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 940 | - | nm |
感光波宽范围 | λ | \ | 860 | - | 1100 | nm |
集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
发射极—集电极 击穿电压 |
Bveco | Ice=100µA Ee=0mW/cm2 |
3 | - | - | V |
集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4 | V |
集电极发射激光电流 | Ice | Vce=5V Ee=1mW/cm2 |
1.0 | 1.6 | 2.4 | mA |
暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
开启时间 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | ms | ||
关闭时间 | tf | 15 |
光电特性: (Ta=25°C) PT-A1-DC-5-BN-940 圆头无边
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 940 | - | nm |
感光波宽范围 | λ | \ | 700 | - | 1100 | nm |
集电极—发射极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
30 | - | - | V |
发射极—集电极 击穿电压 |
Bvceo | Ice=100µA Ee=0mW/cm2 |
3 | - | - | V |
集电极发射极饱和电压 | Vce (sat) |
Ice=2mA Ee=1mW/cm2 |
- | - | 0.4 | V |
集电极发射极光电流 | Ice | Vce=5V Ee=1mW/cm2 |
1.0 | 1.6 | 2.4 | mA |
暗电流 | Iceo | Vce=5V Ev=0Lux |
- | - | 0.1 | μA |
开启时间 | tr | Vcc=5V Ice=1mA RL=1000Ω |
15 | ms | ||
关闭时间 | tf | 15 |
最大额定值: (Ta=25°C) φ5-940
参数名称 | 符号 | 额定值 | 单位 |
集电极—发射极电压 | VCEO | 30 | V |
发射极—集电极电压 | VECO | 3 | V |
功耗 | PC | 70 | mW |
工作温度 | Topr | -25 ~ +85 | °C |
储存温度 | Tstg | -40 ~ +100 | °C |
感光曲线图 PT-A2-DC-3-BE-940
|

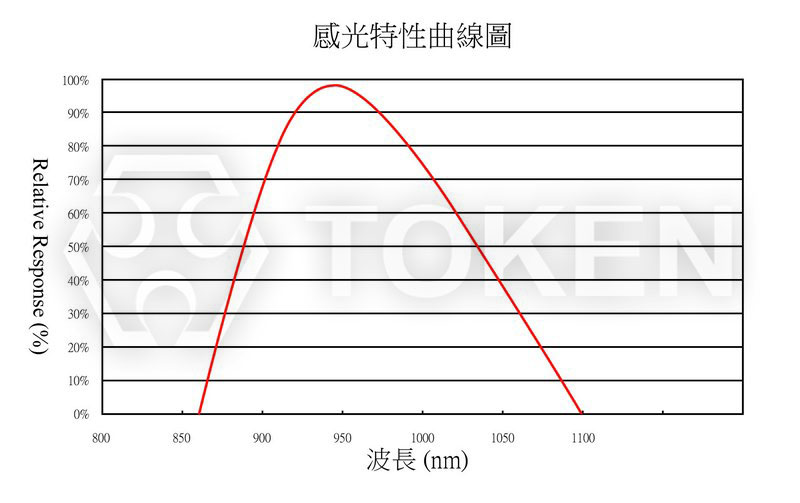

感光曲线图 PT-A1-FC-5-BE-940
|
感光曲线图 PT-A1-DC-5-BN-940
|
光敏三极体使用注意事项
|
引线成型 :
- 引线成型需在焊接前完成。
- 不能以靠近环氧体的支架根部为支点成型。
- 成型位置应离环氧本体 5mm 以上,特殊情况需在 5mm 以下 (但应 ≥ 2mm) 成型的,应制作特制的夹具,成型时固定住靠近环氧体的管脚部位,尽量减少对环氧体的作用应力,防止因应力过大造成产品开路及其环氧体裂损。
存储 :
- 该产品出厂后贮存的条件应为 0°C ~ +30°C、相对湿度不大于 70% ,贮存期限为 3 个月。若贮存超过 3 个月,则应放在带有氮气和干燥剂的密闭容器内,贮存时间可达壹年。
- 拆袋使用,应尽可能短时间内用完。若用不完,应满足贮存条件应为 0°C ~ +30°C、相对湿度不大于 60%,并在 2 天内安装完。产品支架是铁合金表面上镀银,银表面会受到腐蚀性气体等环境的影响,应避免使产品处于易腐蚀或失去光泽的环境中,这会导致产品焊接困难。
安装 :
- 产品安装在 PCB 上,不能造成对引线施加压力。
焊接 :
- 胶体不可浸入锡槽内。
- 加热过程中不能对引线施加压力。
- 推荐焊接条件。
- 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。
清洗 :
- 在任何情况下,清洗时间应在常温 1 分钟之内进行。
- 清洗产品时推荐使用酒精作为清洗剂。如使用其他清洗剂,需先确认清洗剂是否会腐蚀环氧体。氟利昂不能作为清洗剂。
- 不可用水清洗,以免腐蚀引线,建议使用酒精。
- 用超声波清洗产品时,超声功率和时间应分别小于 300W 和 30 秒;PCB 和产品不能接触振荡器;不能使 PCB 上的产品产生共振。
- 本型号为静电敏感器件,所以静电和电涌会损坏产品。要求使用时佩带防静电腕带,所有的装置、设备、机器、桌子、地面都必须防静电接地。
料号标识 (PT-BE/BN-940)
PT | - | A2 | - | AC | - | 3 | - | BE | - | 850 | |||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | ||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
