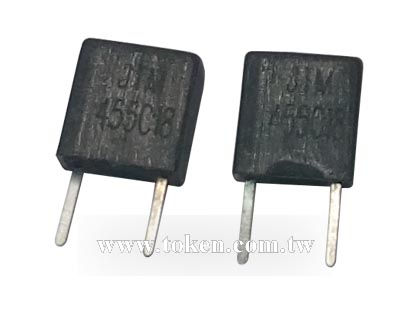

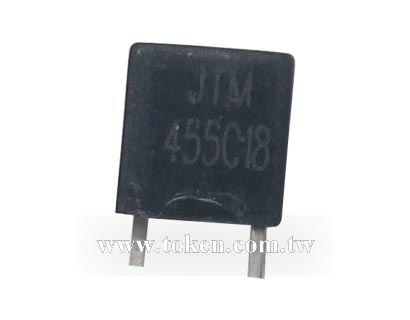

陶瓷鑒頻器通訊系列 (JTM)
陶瓷鑒頻器通訊系列 (JTM) 產品簡介
<
>
德鍵電子 JTM 通訊系列由寬帶的壓電陶瓷組成，是理想的通訊元器件，具有體積小、重量輕、免調整測試電路、高選擇性、穩定性佳的特點。
下載 PDF 版本: 通訊系列陶瓷鑒頻器 (JTM)。
主要特性 :
- 穩定，高靈敏度，重量輕
- 多種規格可供多種 IC 搭配選擇。
- 操作溫度範圍：-20 ~ +80 (°C)。
- 儲藏溫度範圍：-40 ~ +85 (°C)。
- 小體積尺寸（單位 mm）：6.0 × 6.0 × 3.0。
- 中心頻率 kHz：455±2，447.5±1.5，429.0±2.0。
JTM 通訊系列 鑒頻器尺寸（單位 mm）
|
|||||||||||||||||
JTM 通訊系列 技術特性
| 型 號 | 中心頻率 (fo) (kHz) |
解調音頻 3分貝帶寬 (kHz) min |
解調音頻輸出 (mV) min |
失真度 (At fo) (%) max |
適用 IC |
| JTM455C18 | 455±2 | ±3.0 | 180±40 | 2.0 | MC3371 |
| JTM455C24 | 455±2 | ±4.0 | 100±40 | 2.0 | TA31136 |
| JTM455C28 | 455±2 | ±4.0 | 40±20 | 3.0 | TA31142 |
| JTM455C29 | 455±2 | ±4.0 | 125±30 | 2.5 | NE605 |
| JTM455C32 | 455±2 | ±4.0 | 40±20 | 3.0 | TA31143 |
| JTM455C47 | 455±2 | - | 140±20(fo) 140±20(fo±4.8) |
- | TA31147 |
| JTM455C50 | 455±2 | ±4.0 | 64±6.4 | 4.0 | CXA3117N |
| 型號 | 諧振頻率 (Fr) (kHz) |
反諧振頻率 (Fa) (kHz) |
帶 寬 Fa-Fr (kHz) |
諧振阻抗 (Ω) max |
靜電容量 pF±20% |
適用 IC |
| JTM455C2 | 447.5±1.5 (at |Z|=2.05kΩ) |
463.0±1.5 (at |Z|=10kΩ) |
140 | TA8104 | ||
| JTM455C3 | 455.0±1.5 | 48.0±5.0 | 70 | 600 | CXA1184M | |
| JTM455C4 | 470.0±1.0 | 43.0±2.0 | 300 | 140 | LA8610 | |
| JTM455C10 | 429.0±2.0 | 51.0±5.0 | 70 | 580 | TA8103F | |
| JTM455C15 | 463.5±1.0 | 43.0±2.0 | 300 | 140 | CXA1483M | |
| JTM455C25 | 465.0±1.5 | 45.0±4.0 | 300 | 135 | CXA1484 |
JTM 通訊系列 陶瓷鑒頻器料號標識
| JTM455C24 | P | |||
 | | |||
|
|
|||
