精密貼片電阻器 (AR)

精密貼片電阻 - (AR) 產品簡介

德鍵的片式薄膜電阻(AR)創產業精密標杆,增多大功率新選項。

< >
  • 精密貼片電阻器 - (AR) 系列

因應市場需求,提高精度和穩定性,德鍵電子擴大了其薄膜晶片電阻器 (AR) 鎳鉻合金系列,並分為三大部分:標準系列,高精度系列,高功率系列。

除了提供寬廣的阻值範圍,緊密的公差精度,和低溫度係數 TCR,德鍵更提供在溫度波動下的高穩定度性 2ppm/°C,和低至 ± 0.01% 的超精密度公差,定義了表面貼裝電阻器的總輪廓。

德鍵 (AR) 精密貼片系列提供下列產品的解決方案:高精度的測試與測量,和電壓調整設計於工業、軍事、和醫療監測設備市場。展現出嚴格緊密的公差,高穩定性的低溫度係數 TCR,和高性能的額定功率。

德鍵 (AR) 系列現在還提供了額外的貼片尺寸。主要增強功能包括提供各種標準尺寸的 AR01(0201), AR02(0402), AR03(0603), AR05(0805), AR06(1206), AR13(1210), AR10(2010), 到 AR12(2512)。

精密 (AR) 的優勢是其內部結構的防滲鈍化層外加正常的保護塗層。在構建 (AR) 芯片系列時,鎳/鉻薄膜材料選擇性沉積在高純氧化鋁襯底上,加上兩端鍍一層鎳,錫金屬。 經過熱處理的 (AR) 貼片,使所需溫度係數(TCR)更加穩定,精確激光控制過程中調整出精確的電阻值。

德鍵 (AR) 系列提供 4Kpc,5Kpc,10Kpc 編帶封裝,符合 RoHS 標準和 100% 無鉛。
常規外的參數或技術要求及特殊應用,請與德鍵聯繫。

下載 PDF 版本: 精密貼片電阻器 (AR)。

特性 :
  1. 最小尺寸可做到 0210。緊密公差精度至 ±0.01%。
  2. 超低溫度係數至 ±2PPM/°C<。100% 無鉛及符合 RoHS 標準。
  3. 寬廣阻值範圍從 1 Ω - 3Mega Ω。鈍化保護膜及薄膜 NiCr 表面封裝貼片。

應用 :
  1. 醫療設備,測試/測量設備,轉換器,整流器。
  2. 自動化設備控制器,打印機設備,消費產品。
  3. 通信設備,移動電話,全球定位系統,筆記型電腦。

精密金屬膜 (RN) 尺寸及技術參數

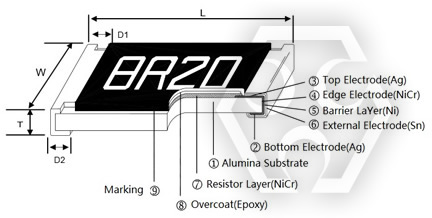

超精密貼片電阻 - AR 系列 結構圖超精密貼片電阻 - AR 系列 結構圖
超精密貼片電阻 - AR 系列 尺寸圖超精密貼片電阻 - AR 系列 尺寸圖
品名 L (Unit: mm) W (Unit: mm) T (Unit: mm) D1 (Unit: mm) D2 (Unit: mm) 重量(g)/(1000pcs)
AR01 (0201) 0.58±0.05 0.29±0.05 0.23±0.05 0.12±0.05 0.15±0.05 0.14
AR02 (0402) 1.00±0.05 0.50±0.05 0.30±0.05 0.20±0.10 0.20±0.10 0.54
AR03 (0603) 1.55±0.10 0.80±0.10 0.45±0.10 0.30±0.20 0.30±0.20 1.83
AR05 (0805) 2.00±0.15 1.25±0.15 0.55±0.10 0.30±0.20 0.40±0.25 4.71
AR06 (1206) 3.05±0.15 1.55±0.15 0.55±0.10 0.42±0.20 0.35±0.25 9.02
AR13 (1210) 3.10±0.15 2.40±0.15 0.55±0.10 0.40±0.20 0.55±0.25 10
AR10 (2010) 4.90±0.15 2.40±0.15 0.55±0.10 0.60±0.30 0.50±0.25 23.61
AR12 (2512) 6.30±0.15 3.10±0.15 0.55±0.10 0.60±0.30 0.50±0.25 38.06

標準電氣規格 (AR)

品名 額定功率
at 70°C
使用溫度 最大
工作電壓
最大
負載電壓
精度公差
(%)
阻值範圍
(Ω)
溫度系數
PPM/°C
AR01
(0201)
1/32W -55 ~ +155°C 15V 30V ±0.5%
±1%
49.9Ω~4.99KΩ ±25
49.9Ω~33KΩ ±50
AR02
(0402)
1/16W -55 ~ +155°C 25V 50V ±0.05% 49.9Ω~12KΩ ±25, ±50
±0.1% 10Ω~255KΩ
±0.25%, ±0.5%, ±1% 4.7Ω~511KΩ
AR03
(0603)
1/16W -55 ~ +155°C 50V 100V ±0.05% 4.7Ω~332KΩ ±25, ±50
±0.1% 4.7Ω~1MΩ
±0.25%, ±0.5%, ±1% 1Ω~1MΩ
AR05
(0805)
1/10W -55 ~ +155°C 100V 200V ±0.05% 4.7Ω~1MΩ ±25, ±50
±0.1% 4.7Ω~2MΩ
±0.25%, ±0.5%, ±1% 1Ω~2MΩ
AR06
(1206)
1/8W -55 ~ +155°C 150V 300V ±0.05% 4.7Ω~1MΩ ±25, ±50
±0.1% 4.7Ω~2.49MΩ
±0.25%, ±0.5%, ±1% 1Ω~2.49MΩ
AR13
(1210)
1/4W -55 ~ +155°C 150V 300V ±0.05% 4.7Ω~1MΩ ±25, ±50
±0.1% 4.7Ω~2.49MΩ
±0.25%, ±0.5%, ±1% 1Ω~2.49MΩ
AR10
(2010)
1/4W -55 ~ +155°C 150V 300V ±0.05% 4.7Ω~1MΩ ±25, ±50
±0.1% 4.7Ω~3MΩ
±0.25%, ±0.5%, ±1% 1Ω~3MΩ
AR12
(2512)
1/2W -55 ~ +155°C 150V 300V ±0.05% 4.7Ω~1MΩ ±25, ±50
±0.1% 4.7Ω~3MΩ
±0.25%, ±0.5%, ±1% 1Ω~3MΩ
  • 工作電壓 = ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
  • 負載電壓 = 2.5* ( P * R ) , 或上表格中所列相對最大負載電壓, 兩數取其低者。
  • 低阻值範圍:(1~10)Ω。規格外參數,可洽德鍵。

超精密特殊電氣規格 (AR)

品名 額定功率
at 70°C
使用溫度 最大
工作電壓
最大
負載電壓
精度公差
(%)
阻值範圍
(Ω)
溫度系數
PPM/°C
AR02
(0402)
1/16W -55 ~ +155°C 25V 50V ±0.01%, ±0.05%, ±0.1% 49.9Ω~4.99KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 49.9Ω~4.99KΩ ±5
±0.01%, ±0.05% 49.9Ω~12KΩ ±10, ±15
±0.1%, ±0.25%, ±0.5%, ±1% 49.9Ω~60KΩ ±10
±0.1%, ±0.25%, ±0.5%, ±1% 49.9Ω~69.8KΩ ±15
AR03
(0603)
1/16W -55 ~ +155°C 50V 100V ±0.01%, ±0.05%, ±0.1% 24.9Ω~15KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~15KΩ ±5
±0.01% 24.9Ω~100KΩ ±10, ±15
±0.05% 4.7Ω~332KΩ ±10, ±15
±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~511KΩ ±10, ±15
AR05
(0805)
1/10W -55 ~ +155°C 100V 200V ±0.01%, ±0.05%, ±0.1% 24.9Ω~30KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~30KΩ ±5
±0.01 24.9Ω~200KΩ ±10, ±15
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~1MΩ ±10, ±15
AR06
(1206)
1/8W -55 ~ +155°C 150V 300V ±0.01%, ±0.05%, ±0.1% 24.9Ω~49.9KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~49.9KΩ ±5
±0.01% 24.9Ω~499KΩ ±10, ±15
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~1MKΩ ±10, ±15
AR13
(1210)
1/4W -55 ~ +155°C 150V 300V ±0.01%, ±0.05%, ±0.1% 24.9Ω~49.9KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~49.9KΩ ±5
±0.01% 24.9Ω~499KΩ ±10, ±15
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~1MΩ ±10, ±15
AR10
(2010)
1/4W -55 ~ +155°C 150V 300V ±0.01%, ±0.05%, ±0.1% 24.9Ω~100KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~100KΩ ±5
±0.01% 24.9Ω~499KΩ ±10, ±15
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~1MΩ ±10, ±15
AR12
(2512)
1/2W -55 ~ +155°C 150V 300V ±0.01%, ±0.05%, ±0.1% 24.9Ω~100KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~100KΩ ±5
±0.01% 24.9Ω~499KΩ ±10, ±15
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~1MΩ ±10, ±15
  • 工作電壓 = ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
  • 負載電壓 = 2.5* ( P * R ) , 或上表格中所列相對最大負載電壓, 兩數取其低者。
  • 低阻值範圍:(1~10)Ω。規格外參數,可洽德鍵。

高功率型-電氣規格 (AR)

品名 額定功率
at 70°C
使用溫度 最大工作電壓 最大負載電壓 精度公差
(%)
阻值範圍
(Ω)
溫度系數
PPM/°C
AR03
(0603)
1/10W -55 ~ +155°C 75V 150V ±0.01%, ±0.05%, ±0.1% 24.9Ω~15KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~15KΩ ±5
±0.01% 24.9Ω~100KΩ ±10, ±15, ±25, ±50
±0.05% 4.7Ω~332KΩ ±10, ±15, ±25, ±50
±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~332KΩ ±10, ±15
±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~1MΩ ±25, ±50
1/6W -55 ~ +155°C 100V 150V ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 10Ω~332KΩ ±25, ±50
AR05
(0805)
1/8W -55 ~ +155°C 150V 300V ±0.01%, ±0.05%, ±0.1% 24.9Ω~30KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~30KΩ ±5
±0.01% 24.9Ω~200KΩ ±10, ±15, ±25, ±50
±0.05% 4.7Ω~511KΩ ±10, ±15, ±25, ±50
±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~511KΩ ±10
±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~1MΩ ±15
±0.1% 4.7Ω~1MΩ ±25, ±50
±0.25%, ±0.5%, ±1% 1Ω~1MΩ ±25, ±50
1/4W -55 ~ +155°C 150V 300V ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 10Ω~499KΩ ±25, ±50
AR06
(1206)
1/4W -55 ~ +155°C 200V 400V ±0.01%, ±0.05%, ±0.1% 24.9Ω~49.9KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~49.9KΩ ±5
±0.01% 24.9Ω~499KΩ ±10, ±15, ±25, ±50
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~1MΩ ±10, ±15, ±25, ±50
1/3W -55 ~ +155°C 200V 400V ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 10Ω~1MΩ ±25, ±50
AR13
(1210)
1/3W -55 ~ +155°C 200V 400V ±0.01%, ±0.05%, ±0.1% 24.9Ω~49.9KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~49.9KΩ ±5
±0.01% 24.9Ω~499KΩ ±10, ±15, ±25, ±50
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~1MΩ ±10, ±15, ±25, ±50
AR10
(2010)
1/3W -55 ~ +155°C 200V 400V ±0.01%, ±0.05%, ±0.1% 24.9Ω~49.9KΩ ±2, ±3
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 24.9Ω~49.9KΩ ±5
±0.01% 24.9Ω~499KΩ ±10, ±15, ±25, ±50
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% 4.7Ω~1MΩ ±10, ±15, ±25, ±50
AR12
(2512)
3/4W -55 ~ +155°C 200V 400V ±0.01% 24.9Ω~2KΩ ±10, ±15, ±25, ±50
±0.05%, ±0.1% 4.7Ω~2KΩ ±10, ±15, ±25, ±50
±0.25%, ±0.5%, ±1% 1Ω~2KΩ ±10, ±15, ±25, ±50
1W -55 ~ +155°C 200V 400V ±0.1% 4.7Ω~100Ω ±25, ±50
±0.25%, ±0.5%, ±1% 1Ω~100Ω ±25, ±50
  • 工作電壓 = ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
  • 負載電壓 = 2.5* ( P * R ) , 或上表格中所列相對最大負載電壓, 兩數取其低者。
  • 低阻值範圍:(1~10)Ω。規格外參數,可洽德鍵。

電氣特性測試 (AR)

薄膜電阻 (AR) 系列 降額曲線圖薄膜電阻 (AR) 系列 降額曲線圖
項目 規格 測試方法
Tol.≤0.05% Tol.>0.05%
溫度系數 如規格 MIL-STD-202F 304 方法
+25/-55/+25/+125/+25°C 溫度系數
短時間過負荷 ΔR±0.05% ΔR±0.5% JIS-C-5202-5.5
RCWV*2.5或最大過負荷電壓 5 秒
ΔR±0.5% for high power rating
耐電壓 依規格而定 MIL-STD-202F 301方法,
施以最大工作電壓一分鐘
絕緣阻抗 >1000M Ω MIL-STD-202F 302 方法,
施以 100VDC 一分鐘
熱沖擊 ΔR±0.05% ΔR±0.25% MIL-STD-202F 107G 方法,
-55°C~150°C,100 循環
負載壽命 ΔR±0.05% ΔR±0.2% MIL-STD-202F 108A 方法,
RCWV, 70°C, 1.5 小時開, 0.5 小時關, 1000~1048 小時
>7KΩ ΔR±0.5%
ΔR±0.5% for high power rating
耐濕
(穩定狀況下)
ΔR±0.05% ΔR±0.3% MIL-STD-202F 103B 方法,
40°C, 90~95%RH, RCWV 1.5 小時開, 0.5 小時關, 1000~1048 小時
ΔR±0.5% for high power rating
耐乾熱 ΔR±0.05% ΔR±0.2% JIS-C-5202-7.2
96 小時 @ +155°C 無負載狀況下
低溫測試 ΔR±0.05% ΔR±0.2% JIS-C-5202-7.1
1 小時, 於 -65°C 下做 45 分鐘的 RCWV
ΔR±0.5% for high power rating
抗彎強度 ΔR±0.05% ΔR±0.2% JIS-C-5202-6.1.4
彎幅 3mm, 10 秒鐘
可焊性 95%min coverage MIL-STD-202F 208H 方法,
260°C±5°C, 2±0.5(sec)
抗焊溫度 ΔR±0.05% ΔR±0.2% MIL-STD-202F 210E 方法,
260±5°C, 10±1 秒鐘
  • 額定工作電壓 (RCWV) = 額定功率 × 阻值 (Ω) 或最大工作電壓) 兩數取其低。
  • 儲存溫度: 15 ~ 28°C; 濕度 < 80%RH;

建議使用焊接區 (AR)

精密貼片電阻 - AR 系列 建議使用焊接區精密貼片電阻 - AR 系列 建議使用焊接區
料號 A (mm) B (mm) C (mm)
AR12 4.90 1.60 3.10±0.2
AR10 3.60 1.40 2.50±0.2
AR13 2.00 1.15 2.50±0.2
AR06 2.00 1.15 1.70±0.2
AR05 1.00 1.00 1.35±0.2
AR03 0.80 1.00 0.90±0.2
AR02 0.50 0.50 0.60±0.2
AR01 0.25 0.30 0.40±0.2

建議焊接條件 (AR)

IR 回流焊IR 回流焊
波峰焊 (流焊)波峰焊 (流焊)
  • (1) 回流焊在最高溫度點的時間 260°C:10s。
  • (2) 波峰焊在最高溫度點的時間 260°C:10s。
  • (3) 烙鐵在最高溫度點的時間 410°C:5s。

包裝數量及卷裝規格 (AR)

AR 系列 包裝數量及卷裝規格AR 系列 包裝數量及卷裝規格
料號 ΦA ΦB ΦC W T 紙帶 (PCS) 內襯塑膠帶 (PCS)
AR01 178.0±1.0 60.0±1.0 13.5±0.7 9.5±1.0 11.5±1.0 10,000 -
AR02 178.0±1.0 60.0±1.0 13.5±0.7 9.5±1.0 11.5±1.0 10,000 -
AR03 178.0±1.0 60.0±1.0 13.5±0.7 9.5±1.0 11.5±1.0 5,000 -
AR05 178.0±1.0 60.0±1.0 13.5±0.7 9.5±1.0 11.5±1.0 5,000 -
AR06 178.0±1.0 60.0±1.0 13.5±0.7 9.5±1.0 11.5±1.0 5,000 -
AR13 178.0±1.0 60.0±1.0 13.5±0.7 9.5±1.0 11.5±1.0 5,000 -
AR10 178.0±1.0 60.0±1.0 13.5±0.7 13.5±1.0 15.5±1.0 - 4,000
AR12 178.0±1.0 60.0±1.0 13.5±0.7 13.5±1.0 15.5±1.0 - 4,000

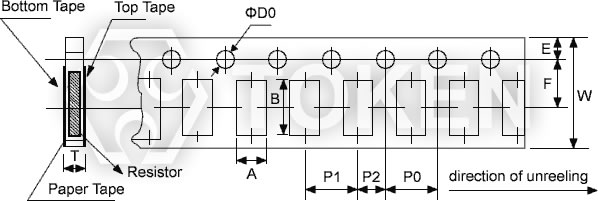

紙帶規格 (AR)

AR 系列 紙帶規格AR 系列 紙帶規格
料號 A B W E F P0 P1 P2 ΦD0 T
AR01 0.40±0.05 0.70±0.05 8.00±0.10 1.75±0.05 3.5±0.05 4.00±0.10 2.00±0.05 2.00±0.05 1.55±0.05 0.265±0.05
AR02 0.70±0.05 1.16±0.05 8.00±0.10 1.75±0.05 3.5±0.05 4.00±0.10 2.00±0.05 2.00±0.05 1.55±0.05 0.40±0.03
AR03 1.10±0.05 1.90±0.05 8.00±0.10 1.75±0.05 3.5±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.55±0.05 0.60±0.03
AR05 1.60±0.05 2.37±0.05 8.00±0.10 1.75±0.05 3.5±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.55±0.05 0.75±0.05
AR06 2.00±0.05 3.55±0.05 8.00±0.10 1.75±0.05 3.5±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.55±0.05 0.75±0.05
AR13 2.75±0.05 3.40±0.05 8.00±0.10 1.75±0.05 3.5±0.05 4.00±0.10 4.00±0.10 2.00±0.05 1.60±0.10 0.75±0.05

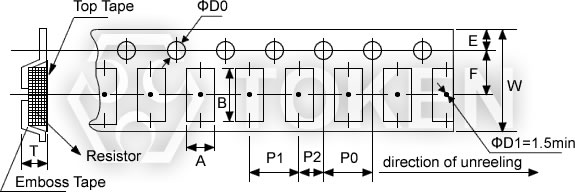

內襯塑膠帶規格 (AR)

AR 系列 內襯塑膠帶規格AR 系列 內襯塑膠帶規格
料號 A B W E F P0 P1 P2 ΦD0 T
AR10 2.85±0.10 5.45±0.10 12.0±0.10 1.75±0.10 5.5±0.05 4.00±0.05 4.00±0.10 2.00±0.05 1.50+0.10 1.00±0.20
AR12 3.40±0.10 6.65±0.10 12.0±0.10 1.75±0.10 5.5±0.05 4.00±0.05 4.00±0.10 2.00±0.05 1.50+0.10 1.00±0.20

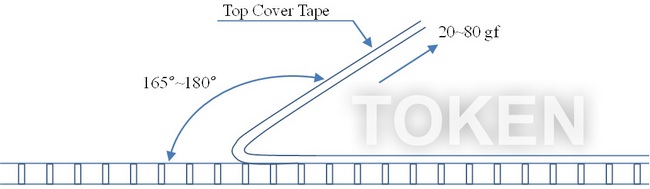

剝離力測試 (AR)

剝離力測試剝離力測試
  • (1) 頂蓋膠帶剝離力。
  • (2) 剝離力速度t 300mm/min5±5%。
  • (3) 頂蓋膠帶剝離力應為 20 to 80g。

料號標示 (AR)

AR 05 B TR C3 X 4700
型號
尺寸
(L×W) (mm)
01 EIA0201
02 EIA0402
03 EIA0603
05 EIA0805
06 EIA1206
13 EIA1210
10 EIA2010
12 EIA2512
精度公差 (%)
T ±0.01%
A5 ±0.05%
B ±0.10%
C ±0.25%
D ±0.50%
F ±1.00%
包裝方式
P 散裝
TR 編帶卷裝
溫度系數
(ppm/°C)
C7 ±5ppm/°C
C6 ±10ppm/°C
C5 ±15ppm/°C
C3 ±25ppm/°C
C2 ±50ppm/°C
額定功率 (W)
T 1W
U 1/2W
O 1/3W
V 1/4W
P 1/5W
W 1/8W
X 1/10W
Y 1/16W
Z 1/32W
阻值 (Ω)
1000 100Ω
4700 470Ω
1003 100KΩ
1004 1MΩ
1005 10MΩ
標示
  Standard Marking for E96/E24
N No Marking
