阻流線圈電感器 (TCRCS)

阻流線圈電感器 - (TCRCS) 產品簡介

大功率低損耗扼流圈組合，擴展覆蓋至 10μH 到 120000μH。

< >
  • 阻流線圈電感器 (TCRCS)

阻流線圈又稱為：扼流圈、扼流線圈、差模電感器，是用來限制交流電通過的線圈，分高頻阻流圈和低頻阻流圈。低頻扼流圈是: 阻低頻，阻交流，通直流。高頻扼流圈是: 通低頻，阻高頻，通直流。電容器與頻扼流圈電氣特性相反是: 通交流，阻直流。高頻阻流圈和低頻阻流圈區別，在於線圈匝數不一樣，圈數很多的為低頻，圈數很少的為高頻。高頻-扼流圈就是一個電感線圈，它的阻抗與電流的頻率成反比，當高頻電流通過時其阻抗很大，電流很難通過，而低頻電流通過時其阻抗很小，電流就容易通過，所以它是通低頻，阻高頻。

德鍵 (TCRCS) 系列阻流線圈規格齊全，具有品質因素好，自共振頻率高，可獲得較大的感應電流，漏磁小等優點。阻流線圈電感 (TCRCS) 採用開磁路構造設計，用 PVC 或 UL 熱縮套管保護，有立式和臥式結構，有結構性佳、體積小、高 Q 值、低成本等特點，適用於筆記型電腦、噴墨印表機、影印機、顯示監視器、手機、寬頻數據機、遊戲機、彩色電視、錄放影機、攝影機、微波爐、照明設備、汽車電子產品等。

德鍵 (TCRCS) 阻流線圈系列，符合 RoHS 標準，無鉛焊接技術及 100% 無鉛，並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。

下載 PDF 版本: 阻流線圈電感器 (TCRCS)。

特性 :
  1. 開磁路構造設計。低成本及高可靠性。

用途 :
  1. 筆記本電腦，噴墨打印機，複印機。
  2. 電話，彩色電視機，顯示監示器，攝影機，錄放影機。
  3. 微波爐，照明設備，寬頻數據機，遊戲機，汽車電子產品等。

TCRCS 系列扼流線圈 結構及尺寸

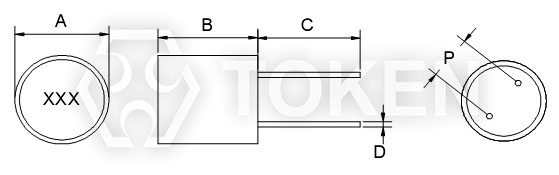

TCRCS 系列 - 扼流線圈電感器尺寸圖
Part NO A(Max) B(Max) C(Ref) D±0.1 P±0.5
TCRCS1009 11.5 10.5 15 0.65 5.0
TCRCS1012 11.0 13.0 15 0.65 5.0
TCRCS1014 11.0 15.0 15 0.65 5.0
TCRCS1214 13.0 15.0 15 0.8 5.0

Note: 可依客戶特殊需求設計。

扼流線圈 (TCRCS) 電性表

MARKING Inductance
(μH)
電感值 		TCRCS1009 TCRCS1012 TCRCS1014 TCRCS1214
DCR
(Ω)Max 		Isat
(mA) 		DCR
(Ω)Max 		Isat
(mA) 		DCR
(Ω)Max 		Isat
(mA) 		DCR
(Ω)Max 		Isat
(mA)
100 10 0.018 1000 0.027 3300 0.029 4500 0.015 4000
150 15 0.020 810 0.033 2800 0.040 3650 0.017 3800
180 18 0.023 765 0.037 2500 0.054 3200 0.020 3600
220 22 0.025 630 0.045 2250 0.060 3200 0.021 3400
270 27 0.027 495 0.051 2000 0.066 2700 0.023 3200
330 33 0.034 470 0.067 1870 0.070 2400 0.024 3000
390 39 0.039 390 0.076 1680 0.078 2250 0.027 2600
470 47 0.047 370 0.085 1500 0.086 2100 0.032 2200
560 56 0.049 325 0.094 1440 0.094 1900 0.034 2000
680 68 0.056 290 0.103 1280 0.102 1750 0.060 1800
820 82 0.061 270 0.125 1200 0.124 1650 0.070 1700
101 100 0.069 230 0.170 1110 0.158 1450 0.090 1500
151 150 0.095 200 0.210 840 0.248 1180 0.11 1250
181 180 0.105 175 0.235 810 0.345 1080 0.12 1120
221 220 0.115 160 0.300 725 0.440 920 0.14 950
271 270 0.150 140 0.420 640 0.488 870 0.16 900
331 330 0.195 115 0.475 590 0.650 800 0.17 850
391 390 0.210 108 0.600 540 0.835 740 0.32 760
471 470 0.250 104 0.668 500 0.902 670 0.35 700
561 560 0.280 95 0.855 435 1.21 610 0.39 670
681 680 0.365 78 1.08 390 1.33 555 0.44 620
821 820 0.425 75 1.20 370 1.45 510 0.48 580
102 1000 0.470 68 1.38 332 2.05 468 0.53 540
122 1200 1.000 50 3.70 52 2.25 435 0.66 500
152 1500 5.9 46 4.0 47 2.50 375 0.86 420
182 1800 6.6 41 4.5 44  2.80 350 0.95 380
222 2200 7.8 37 5.2 41 3.90 300 1.07 340
272 2700 9.0 34 5.8 37 4.28 275
332 3300 10.0 30 6.1 33 7.68 260
392 3900 11.5 28 7.2 30 8.35 235
472 4700 12.6 25 7.5 28 9.10 215
562 5600 17.2 23 8.4 25 10.2 195
682 6800 19.0 20 9.7 23 15.4 180
822 8200 22.0 18 10.4 21 16.9 160
103 10000 25.0 15 12.1 18 23.5 150
123 12000 28.0 14 13.0 17
153 15000 33.0 12 15.0 15
183 18000 42.0 11 17.0 13
223 22000 48.0 10 19.5 11
273 27000 56.0 10 22.0 10
333 33000 64.0 9 26.0 9
393 39000 72.0 8 45.0 8
473 47000 82.0 8 52.0 8
563 56000     58.0 7
683 68000     67.0 6
823 82000     71.0 5
104 100000     82.0 5
124 120000     97.0 5

TCRCS 系列扼流線圈電感器 料號標識

TCRCS 1009 - 100 M

型號
TCRCS
尺寸
1009 11.5×10.5
1012 11.0×13.0
1014 11.0×15.0
1214 13.0×15.0

電感值
100 10.00µH
101 100.00µH
102 1000.00µH
誤差值
J 5%
K 10%
L 15%
M 20%
N 30%
Y min
